申请日2015.05.07
公开(公告)日2015.10.07
IPC分类号B01D21/24
摘要
本实用新型公开了一种污水处理污泥池排泥装置，包括出泥机构和刮泥机构，所述出泥机构设于污泥池一侧池壁底部开设的出泥口内，包括转筒和桨叶，所述桨叶沿径向于转筒上圆周均布设置，转筒的转动方向为上半圆周的桨叶自出泥口外向内转进，下半圆周的桨叶自出泥口内向外转出;所述刮泥机构基于污泥池另一侧池壁设置，包括刮泥板和推力液压缸，所述刮泥板面对出泥口设于污泥池底部，所述推力液压缸卧设于污泥池池壁外，推力液压缸的水平活塞杆穿过池壁伸入池内连接刮泥板。本实用新型结构简单，排泥效果好，不存在死角而排不尽污泥。
权利要求书

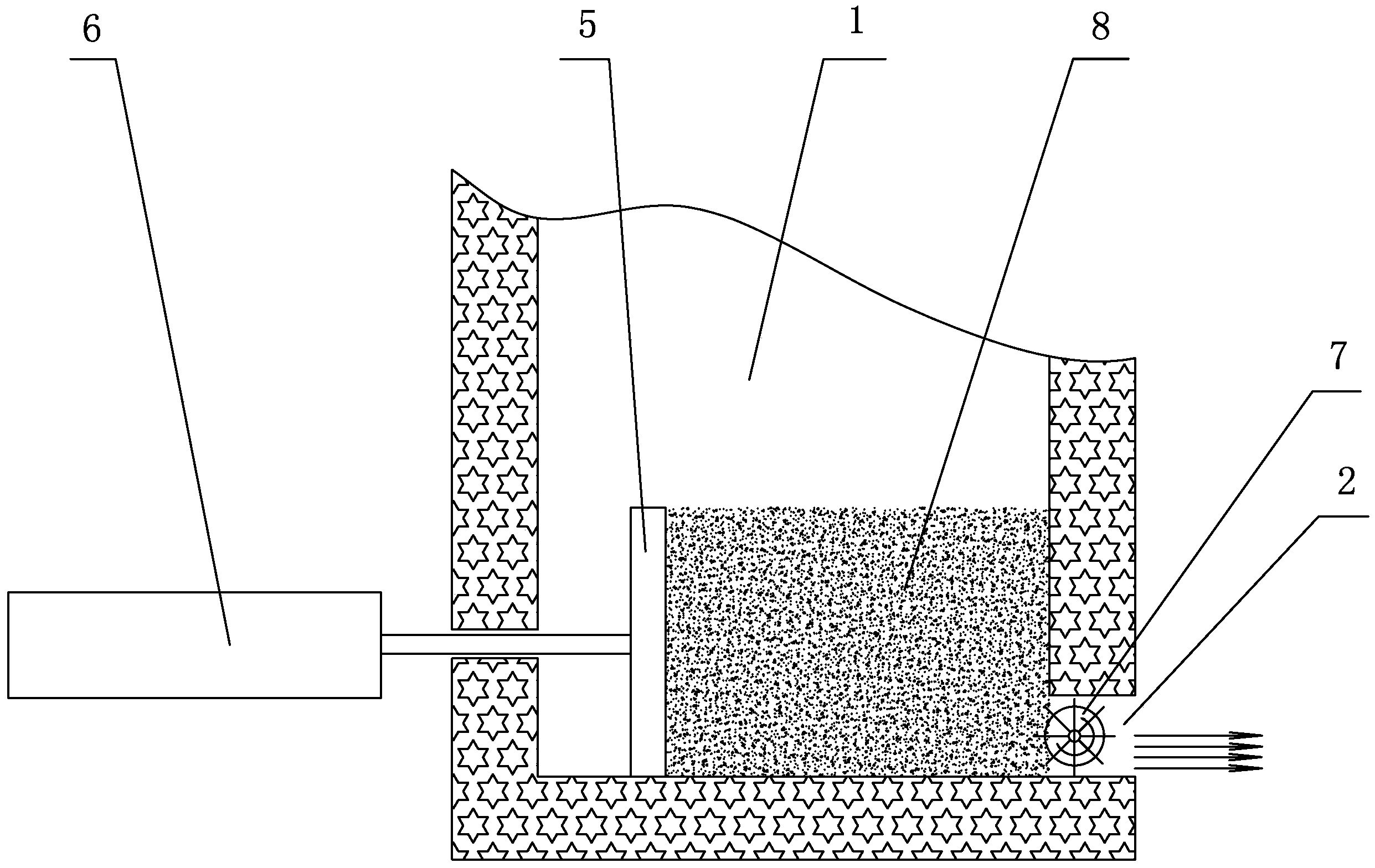

1.污水处理污泥池排泥装置，其特征在于：包括出泥机构(7)和刮 泥机构，所述出泥机构(7)设于污泥池(1)一侧池壁底部开设的出泥口 (2)内，包括转筒(3)和桨叶(4)，所述桨叶(4)沿径向于转筒(3) 上圆周均布设置，转筒(3)的转动方向为上半圆周的桨叶(4)自出泥口 (2)外向内转进，下半圆周的桨叶(4)自出泥口(2)内向外转出;所 述刮泥机构基于污泥池(1)另一侧池壁设置，包括刮泥板(5)和推力液 压缸(6)，所述刮泥板(5)面对出泥口(2)设于污泥池(1)底部，所 述推力液压缸(6)卧设于污泥池(1)池壁外，推力液压缸(6)的水平 活塞杆穿过池壁伸入池内连接刮泥板(5)。
说明书
污水处理污泥池排泥装置
技术领域
本实用新型涉及污水净化处理设施配套装置，具体为一种污水处理污泥 池排泥装置。
背景技术
农村乡镇采用的污水处理传统工艺中，污水经生化设施处理后，混合液 体导入沉淀池进行沉淀处理，沉淀的污泥经污泥泵管抽送至污泥池集中，常 规上，污泥是以动力排泥方式从污泥池内向外排出的。
实用新型内容
为便于污泥从污泥池排出，本实用新型提出了一种污水处理污泥池排泥 装置。
本实用新型污水处理污泥池排泥装置，其技术方案包括出泥机构和刮泥 机构，所述出泥机构设于污泥池一侧池壁底部开设的出泥口内，包括转筒和 桨叶，所述桨叶沿径向于转筒上圆周均布设置，转筒的转动方向为上半圆周 的桨叶自出泥口外向内转进，下半圆周的桨叶自出泥口内向外转出;所述刮 泥机构基于污泥池另一侧池壁设置，包括刮泥板和推力液压缸，所述刮泥板 面对出泥口设于污泥池底部，所述推力液压缸卧设于污泥池池壁外，推力液 压缸的水平活塞杆穿过池壁伸入池内连接刮泥板。
本实用新型的有益效果：
本实用新型污水处理污泥池排泥装置结构简单，排泥效果好，不存在死 角而排不尽污泥。
