申请日2015.05.07
公开(公告)日2015.10.07
IPC分类号H02G13/00
摘要
本实用新型公开一种污水站接地防雷系统，包括接闪线塔、设于接闪线塔之间的接闪杆，防雷建/构筑物区域的两侧对称设置有接闪线塔，接闪线塔的顶部均设有防雷装置，所述防雷装置包含接闪杆、设于接闪杆底端的限流主针体，接闪杆通过引下线与埋于地底下的接地装置相连，所述接地装置包括柔性可弯曲的导电基体、设于导电基体两端的联构件。本实用新型结构简单、成本低、易于安装，具有保护面积广、安全系数高、防雷效果好、耐腐蚀、使用寿命长等特点，特别适用于污水站等接地防雷之用。
权利要求书

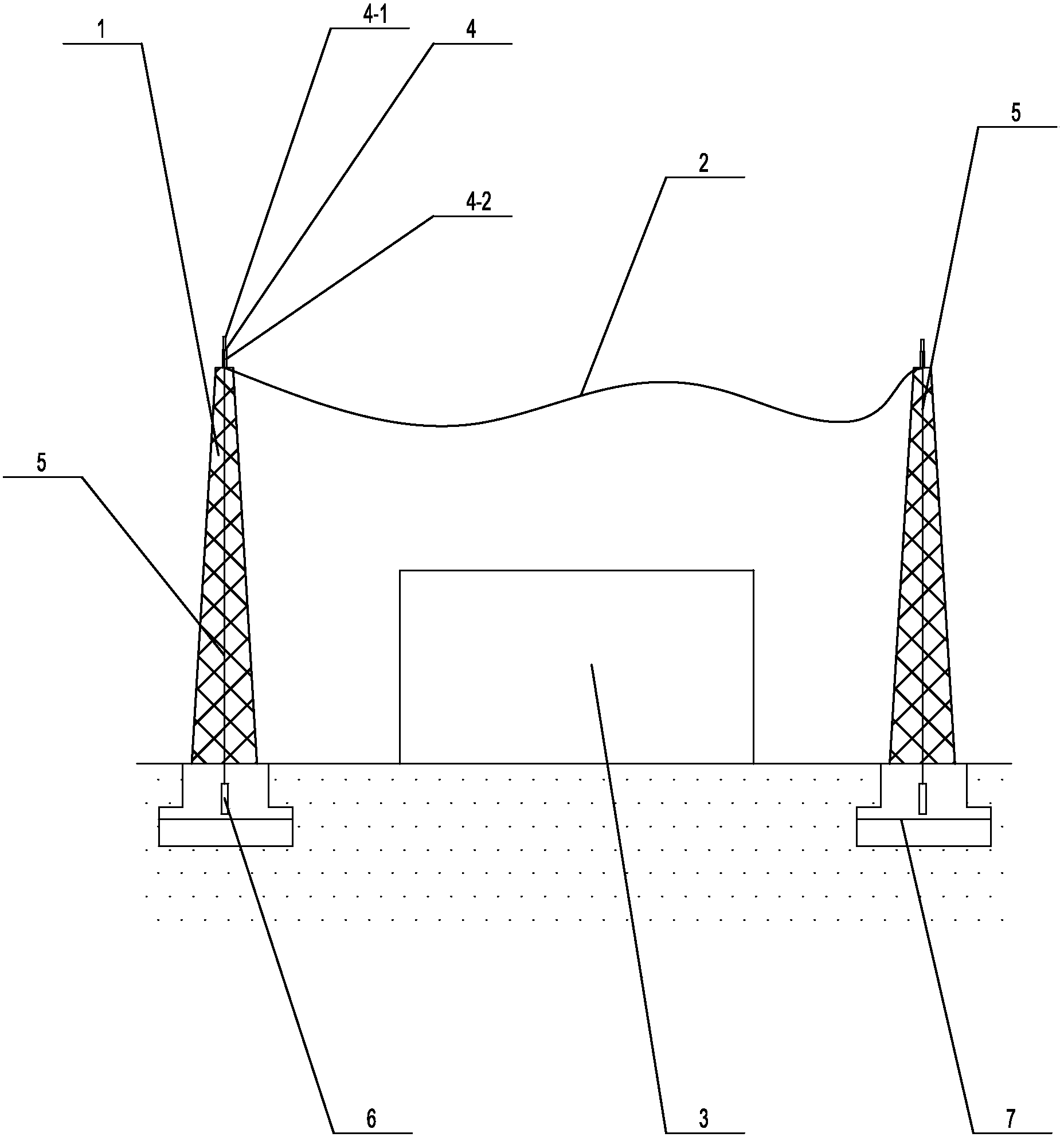

1.污水站接地防雷系统，包括接闪线塔(1)、设于接闪线塔(1)之 间的接闪杆(2)，其特征在于：防雷建/构筑物区域(3)的两侧对称设置 有接闪线塔(1)，所述接闪线塔(1)的顶部均设有防雷装置(4)，所述 防雷装置(4)包括接闪杆(4-1)、设于接闪杆(4-1)底端的限流主针体 (4-2)，所述接闪杆(4-1)通过引下线(5)与埋于地底下的接地装置(6) 相连，所述接地装置(6)包括柔性可弯曲的导电基体(6-1)、设于导电 基体两端的联构件(6-2)。
2.根据权利要求1所述污水站接地防雷系统，其特征在于：所述的 导电基体(6-1)包含绳状的石墨芯层(6-1-1)、包覆石墨芯层(6-1-1)外 且呈网状的防腐降阻层(6-1-2)。
3.根据权利要求1所述污水站接地防雷系统，其特征在于：所述限 流主针体(4-2)采用高分子导电硅橡胶材料制成。
4.根据权利要求1所述污水站接地防雷系统，其特征在于：所述引 下线(5)包含石墨芯(5-1)和包覆石墨芯(5-1)外的绝缘层(5-2)，该 绝缘层(5-2)由内至外为第一橡胶层(5-2-1)、金属层(5-2-2)和第二橡 胶层(5-2-3)。
5.根据权利要求1所述污水站接地防雷系统，其特征在于：所述接 地装置(6)设有等电位连接。
6.根据权利要求1所述污水站接地防雷系统，其特征在于：所述接 地装置(6)的底部设有油毡防水层(7)。
说明书
污水站接地防雷系统
技术领域
本实用新型涉及防雷技术领域，具体涉及污水站接地防雷系统。
背景技术
随着国家对环境保护的越来越重视，大量的城市生活污水站在全国大 中城市不断兴建。污水站的建筑物和构筑物主要有：污水提升泵房、沉砂 池、曝气池、反应池、厌氧池、缺氧池、沉淀池、污泥浓缩池、办公楼、 鼓风机房、高压站、低压配电房等，而这些突出的建筑物和构筑物极易遭 受雷击，为确保污水站的安全运行，必须保护站内建/构筑物及所有设备不 遭受雷击，那么整个污水站的防雷接地系统就尤为重要。
目前，污水站的防雷系统都是采用接地保护，而这些接地防雷系统存 在以下缺点：其一，建/构筑物和设备较多且管道设施交错布置，防雷系统 在每座建/构筑物、设备都单独设置防雷保护装置，工程量大且复杂，难以 设计和实施，应将紧连一起的建筑划分成区域进行防雷;其二，接地装置 大多采用钢或铁材质，自然条件下容易发生腐蚀，使链接点电阻值增大， 影响导电性能，从而影响防雷功效;另外，引下线中心一般采用金属材料， 容易腐蚀，使用寿命短同时降低防雷效果，需频繁更新，改造成本大。
实用新型内容
针对现有技术存在的不足，本实用新型提供一种安装方便、保护面积 广、安全系数高、防雷效果好的污水站接地防雷系统。
为了达到上述目的，本实用新型采取的技术方案：
污水站接地防雷系统，包括接闪线塔、设于接闪线塔之间的接闪杆， 防雷建/构筑物区域的两侧对称设置有接闪线塔，接闪线塔的顶部均设有防 雷装置，所述防雷装置包括接闪杆、设于接闪杆底端的限流主针体，接闪 杆通过引下线与埋于地底下的接地装置相连，所述接地装置包括柔性可弯 曲的导电基体、设于导电基体两端的联构件。
作为优选技术方案，为了保证接地装置耐腐蚀、性能稳定且使用寿命 长，所述导电基体包含绳状的石墨芯层、包覆石墨芯层外且呈网状的防腐 降阻层。
作为优选技术方案，为了使限流主针达到更好限流作用，保证良好防 雷效果，所述限流主针体采用高分子导电硅橡胶材料制成。
作为优选技术方案，为了防止引下线腐蚀，提高引下线的稳定性，同 时使用寿命长、减少更新改造次数、降低成本，所述引下线包含石墨芯和 包覆石墨芯外的绝缘层，该绝缘层由内至外为第一橡胶层、金属层和第二 橡胶层。
作为优选技术方案，为了有效避免雷电强电干扰生产设备，从而达到 良好的防雷效果，所述接地装置设有等电位连接。
作为优选技术方案，为了防止接地装置长期浸泡于地下水而被腐蚀， 以延长接地装置的使用寿命，所述接地装置的底部设有油毡防水层。
与现有技术相比，本实用新型具有的有益效果：
1、污水站划分区域设置多个接闪线塔、多根接闪杆、多个接地装置 等进行接地防雷装置，可实现数个防雷建/构筑物的防雷保护，具有保护面 积广、安全系数高等优点。
2、设置由高分子导电硅橡胶材料制成的限流主针，而且接地装置设 置等电位连接，系统具有良好的阻抗特性，限制上行雷的回击和上行先导 的传播，降低雷电流的幅值和陡度，从而防雷效果好、安全系数高。
3、设置包含有石墨芯层和防腐防腐降阻层的接地装置，引下线设置 包含有石墨芯层、多层材料组成的绝缘层且接地装置底部设置有油站防水 层，耐腐蚀、性能稳定、寿命长，减少更新改造次数、节约成本。
4、本实用新型结构简单、易于安装。
