申请日2015.08.07
公开(公告)日2015.12.02
IPC分类号C02F9/02
摘要
本实用新型公开了一种易清洗的环保除臭污水处理机，包括污水处理箱、进水口及出水口，其特征在于，污水处理箱左端设置有进水口，污水处理箱下端连接有集渣槽，集渣槽的右端设置有出水口，集渣槽的下端设置有出渣口;污水处理箱内位于集渣槽两侧分别设置有第一过滤网和第二过滤网;第一过滤网与第二过滤网之间设置有平刮板，平刮板下方设置有旋转刮板，平刮板与旋转刮板连接于电动伸缩杆，电动伸缩杆与电机相连;电机与U形板之间设置有清洗装置;吸气口通过气管与阀门相连，阀门与除臭装置相连。本实用新型过滤污水效果好且过滤网不易堵塞，可以方便且有选择的对过滤网进行清洗，另外除臭效果明显，更换活性炭吸附层简单方便。
权利要求书
1.一种易清洗的环保除臭污水处理机，包括污水处理箱、进水口及出水口，其特征 在于，所述污水处理箱左端设置有进水口，所述污水处理箱下端连接有集渣槽，所述集渣 槽的右端设置有出水口，所述集渣槽的下端设置有出渣口，所述出水口连接于污水处理箱 的下部;所述污水处理箱内位于集渣槽两侧分别设置有第一过滤网和第二过滤网，所述第 一过滤网与第二过滤网通过对应的通道分别连接于U形板两端，所述U形板设置于污水处 理箱外且通过液压杆与液压缸连接;所述第一过滤网与第二过滤网之间设置有平刮板，所 述平刮板下方设置有旋转刮板，所述平刮板与旋转刮板连接于电动伸缩杆，所述电动伸缩 杆与电机相连;所述电机与U形板之间设置有清洗装置，所述清洗装置包括清洗水主管、 三通接头、第一阀门、第二阀门、第一喷头及第二喷头，所述第一喷头与第一阀门相连， 所述第二喷头与第二阀门相连，所述第一阀门及第二阀门通过三通接头与清洗水主管相 连;所述第一过滤网与污水处理箱左侧之间的腔体上方设置有吸气口，所述吸气口通过气 管与阀门相连，所述阀门与除臭装置相连，所述除臭装置与风机相连;所述除臭装置内均 布有三层可拆卸的活性炭吸附层，所述活性炭吸附层包括卡槽、防漏网及活性炭，所述卡 槽有四个且固定安装于除臭装置的前后侧面，所述卡槽之间设置有防漏网，所述防漏网中 设有活性炭。
2.根据权利要求1所述的易清洗的环保除臭污水处理机，其特征在于，所述风机为 离心式风机。
3.根据权利要求1所述的易清洗的环保除臭污水处理机，其特征在于，所述吸气口 上安装有防护网。
4.根据权利要求1所述的易清洗的环保除臭污水处理机，其特征在于，所述集渣槽 为漏斗状。
5.根据权利要求1所述的易清洗的环保除臭污水处理机，其特征在于，所述活性炭 吸附层前端设置有拉手。
6.根据权利要求1所述的易清洗的环保除臭污水处理机，其特征在于，所述第二过 滤网的网眼直径小于第一过滤网的网眼直径。
说明书
一种易清洗的环保除臭污水处理机
技术领域
本实用新型涉及一种环保设备领域，具体是一种易清洗的环保除臭污水处理机。
背景技术
随着水污染情况的不断加剧，使得污水处理和再生行业受到空前的关注。污水处理设 备能有效处理城区的生活污水、工业废水等，避免污水及污染物直接流入水域，对改善生 态环境、提升城市品位和促进经济发展具有重要意义。污水再利用有几个技术难点需要克 服：堵塞、腐蚀、换热效率。为了克服堵塞难题，市面上出现了各种各样的污水处理设备。 但是这些处理设备内部积存的污物必须定期清洗，清洗过程耗时费力，停机时间长。
而且污水处理的过程中往往会伴有臭气，这些臭气主要是一些硫化合物、氮化合物等， 主要来自腐化污水和污泥，具确强烈的刺激性异味，对人体的危害极大，可经呼吸道、眼、 皮肤等不同途径进入人体,使人头昏难受，长期置身其中，对人体的神经系统损害极大。 因此就需要一种既可以方便清理堵塞又可以除臭的污水处理设备。
实用新型内容
本实用新型的目的在于提供一种易清洗的环保除臭污水处理机，以解决上述背景技术 中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

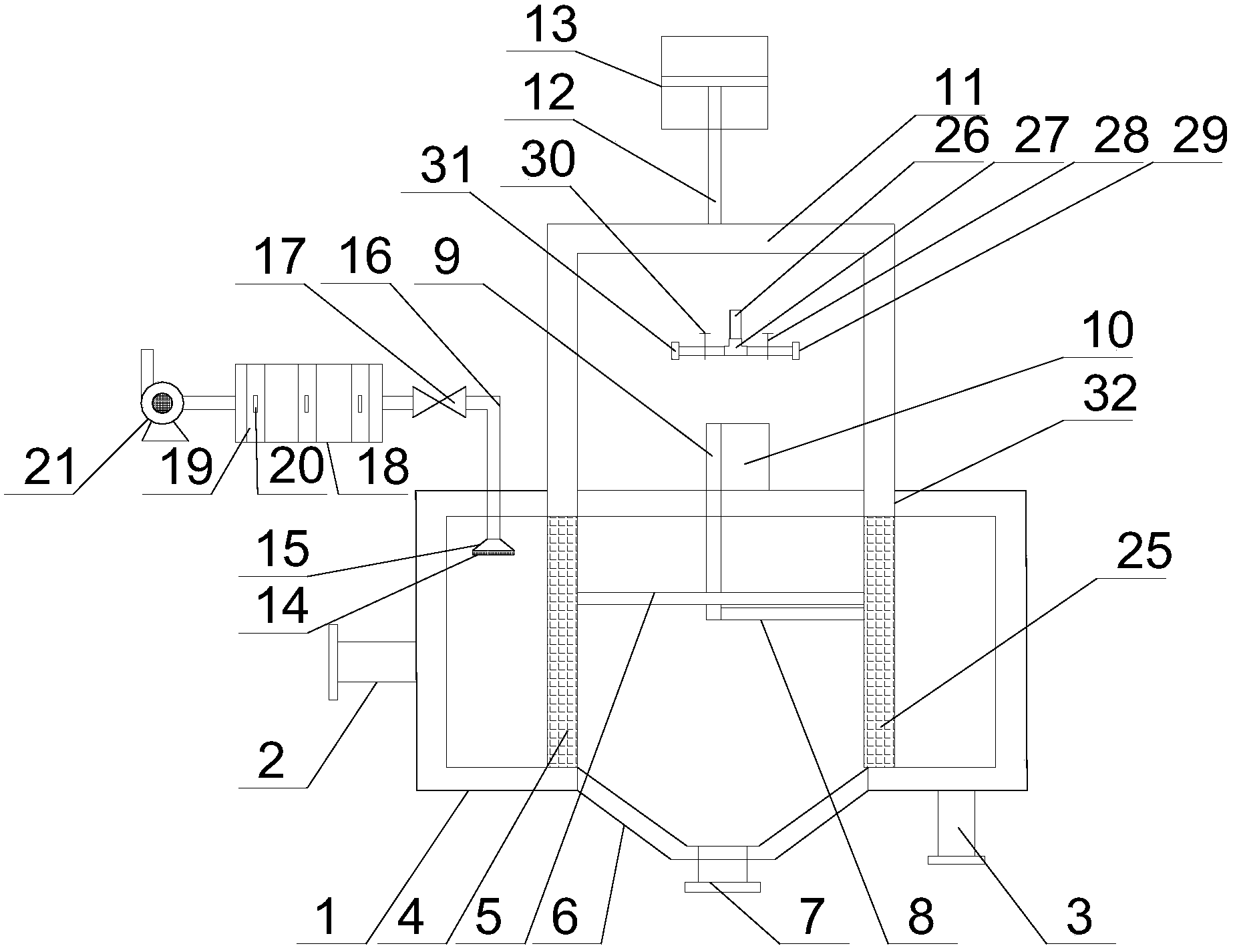

一种易清洗的环保除臭污水处理机，包括污水处理箱、进水口及出水口，所述污水处 理箱左端设置有进水口，所述污水处理箱下端连接有集渣槽，所述集渣槽的右端设置有出 水口，所述集渣槽的下端设置有出渣口，所述出水口连接于污水处理箱的下部;所述污水 处理箱内位于集渣槽两侧分别设置有第一过滤网和第二过滤网，所述第一过滤网与第二过 滤网通过对应的通道分别连接于U形板两端，所述U形板设置于污水处理箱外且通过液压 杆与液压缸连接;所述第一过滤网与第二过滤网之间设置有平刮板，所述平刮板下方设置 有旋转刮板，所述平刮板与旋转刮板连接于电动伸缩杆，所述电动伸缩杆与电机相连;所 述电机与U形板之间设置有清洗装置，所述清洗装置包括清洗水主管、三通接头、第一阀 门、第二阀门、第一喷头及第二喷头，所述第一喷头与第一阀门相连，所述第二喷头与第 二阀门相连，所述第一阀门及第二阀门通过三通接头与清洗水主管相连;所述第一过滤网 与污水处理箱左侧之间的腔体上方设置有吸气口，所述吸气口通过气管与阀门相连，所述 阀门与除臭装置相连，所述除臭装置与风机相连;所述除臭装置内均布有三层可拆卸的活 性炭吸附层，所述活性炭吸附层包括卡槽、防漏网及活性炭，所述卡槽有四个且固定安装 于除臭装置的前后侧面，所述卡槽之间设置有防漏网，所述防漏网中设有活性炭。
作为本实用新型进一步的方案：所述风机为离心式风机。
作为本实用新型再进一步的方案：所述吸气口上安装有防护网。
作为本实用新型再进一步的方案：所述集渣槽为漏斗状。
作为本实用新型再进一步的方案：所述活性炭吸附层前端设置有拉手。
作为本实用新型再进一步的方案：所述第二过滤网的网眼直径小于第一过滤网的网眼 直径。
与现有技术相比，本实用新型的有益效果是：设置第一过滤网和第二过滤网，多级过 滤使过滤污物的效果更好;通过电机调控电动伸缩杆进行伸缩，电动伸缩杆带动平刮板上 下移动，平刮板在下移动过程中将第一过滤网及第二过滤网拦截的污物刮入集渣槽中，使 第一过滤网及第二过滤网不易阻塞;旋转刮板在旋转过程中将平刮板底部附着的污物刮 除，保持平刮板洁净;液压缸通过液压杆带动连接于U形板的第一过滤网及第二过滤网 上下移动，且在U形板下方设置有清洗装置，所述清洗装置中设有第一阀门和第二阀门， 因此可以方便且有选择的对第一过滤网及第二过滤网的进行清洗;在吸气口设置有防护 网，避免吸入易堵塞管道的物品;设置可拆卸的活性炭吸附层，通过拉手将活性炭吸附层 抽出，简单方便;设置三层活性炭吸附层，使得除臭是一个层层净化的过程，增加除臭效 果;除臭装置前设置有阀门，当进行更换活性炭吸附层或设备出现故障时可关闭阀门，防 止臭气逸出。综上所述，本实用新型过滤污水效果好且过滤网不易堵塞，可以方便且有选 择的对过滤网进行清洗，另外除臭效果明显，更换活性炭吸附层简单方便。
