申请日2015.08.07
公开(公告)日2015.12.16
IPC分类号B01D36/04; B01D21/02
摘要
本实用新型提供了一种拼装式水处理系统尾沉箱，包括盖板、沉淀箱、箱体;所述盖板盖装在箱体上形成封闭箱体;所述盖板上正中位置设置有进水孔，箱体底面上设置有出水孔，进水孔的直径大于出水孔的直径;所述盖板顶面上四角位置分别设置有安装块，安装块中设置有安装孔。本实用新型调整容易，上方可设置任意用于其他处理的装置，有效避免因处理流程调整而带来的各种重新设计所需要的各种成本问题，而且能适应绝大多数整体水处理过程;占地面积小，非平面分布，有效避免了多处理池导致的占地面积过大等问题;安全稳定，可靠性强，任何损坏件都可以很容易的取下返修，而不会对处理过程造成太大影响。
权利要求书

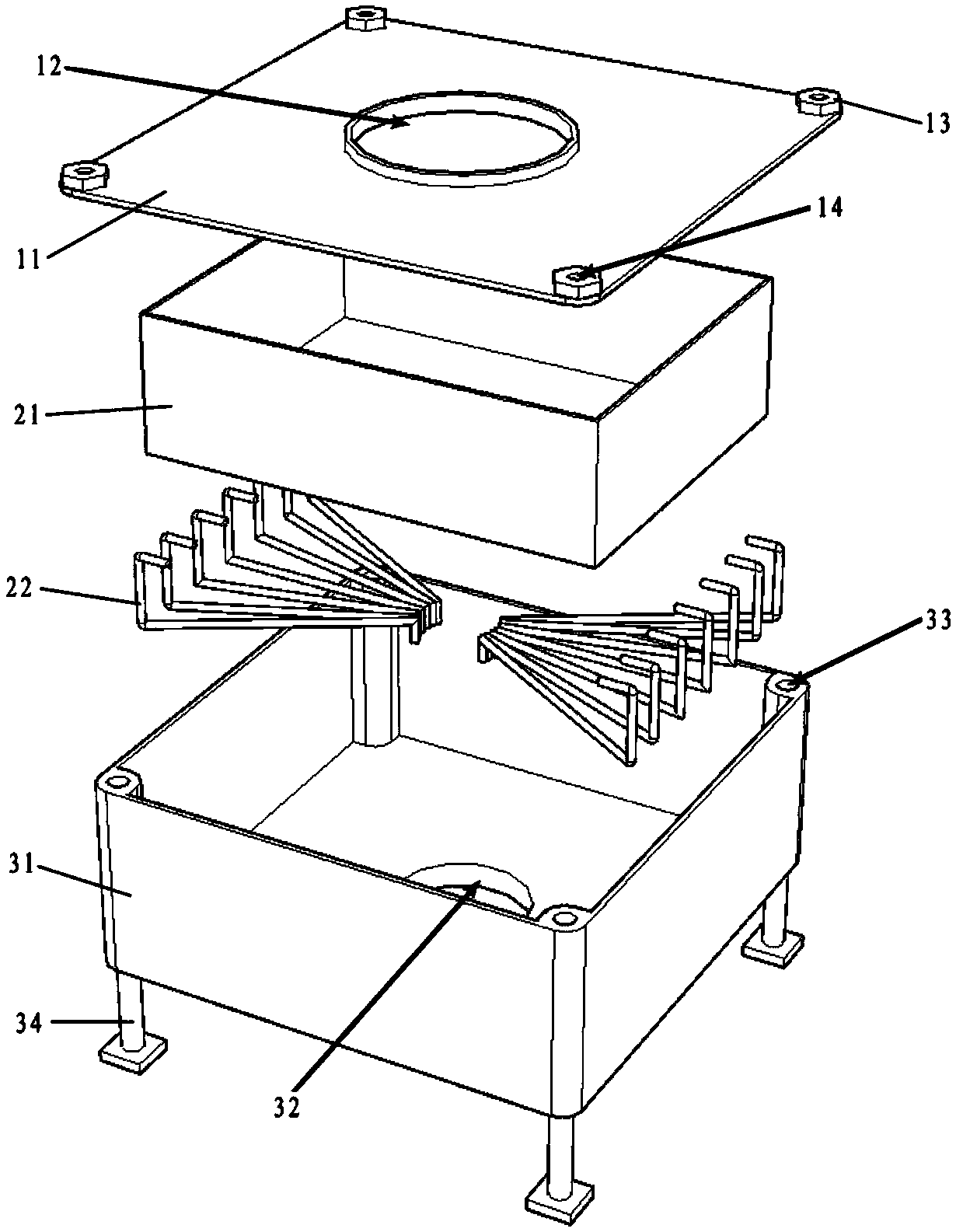

1.一种拼装式水处理系统尾沉箱，包括盖板(11)、沉淀箱(21)、 箱体(31)，其特征在于：所述盖板(11)盖装在箱体(31)上形成 封闭箱体;所述盖板(11)上正中位置设置有进水孔(12)，箱体(31) 底面上设置有出水孔(32)，进水孔(12)的直径大于出水孔(32) 的直径;所述盖板(11)顶面上四角位置分别设置有安装块(13)， 安装块(13)中设置有安装孔(14);所述箱体(31)底部设置有多 个安装架(34)所述沉淀箱(21)水平可拆卸安装在箱体(31)中。
2.如权利要求1所述的拼装式水处理系统尾沉箱，其特征在于： 还包括导流管(22)，导流管(22)数量为四根以上;导流管(22) 安装在所述沉淀箱(21)的侧面，由沉淀箱(21)上部空间连通至出 水孔(32)。
3.如权利要求2所述的拼装式水处理系统尾沉箱，其特征在于： 所述安装孔(14)为螺纹孔。
4.如权利要求2所述的拼装式水处理系统尾沉箱，其特征在于： 所述安装架(34)数量为四个，分别设置在箱体(31)外底面的四角 位置。
说明书
一种拼装式水处理系统尾沉箱
技术领域
本实用新型涉及一种拼装式水处理系统尾沉箱，属于水处理技术 领域。
背景技术
现有技术中，对于污水处理，或者是采用平面分布的多个处理池 进行处理，或者是采用整套一体设计的处理系统，采用多个处理池的 方式，处理流程调整容易，但整体占地极大，而采用整套一体设计的 处理系统，占地较小，但处理流程几乎无法调整。
实用新型内容
为解决上述技术问题，本实用新型提供了一种拼装式水处理系统 尾沉箱，该拼装式水处理系统尾沉箱通过组装式结构，极好的兼顾了 占地面积小、处理流程调整容易的特点。
本实用新型通过以下技术方案得以实现。
本实用新型提供的一种拼装式水处理系统尾沉箱，包括盖板、沉 淀箱、箱体;所述盖板盖装在箱体上形成封闭箱体;所述盖板上正中 位置设置有进水孔，箱体底面上设置有出水孔，进水孔的直径大于出 水孔的直径;所述盖板顶面上四角位置分别设置有安装块，安装块中 设置有安装孔;所述箱体底部设置有多个安装架所述沉淀箱水平可拆 卸安装在箱体中。
还包括导流管，导流管数量为四根以上;导流管安装在所述沉淀 箱的侧面，由沉淀箱上部空间连通至出水孔。
所述安装孔为螺纹孔。
所述安装架数量为四个，分别设置在箱体外底面的四角位置。
本实用新型的有益效果在于：①调整容易，上方可设置任意用于 其他处理的装置，有效避免因处理流程调整而带来的各种重新设计所 需要的各种成本问题，而且能适应绝大多数整体水处理过程;②占地 面积小，非平面分布，有效避免了多处理池导致的占地面积过大等问 题;③安全稳定，可靠性强，任何损坏件都可以很容易的取下返修， 而不会对处理过程造成太大影响。
