申请日2015.05.06
公开(公告)日2015.11.25
IPC分类号C02F9/04
摘要
本实用新型公开了一种工业废水处理回收再利用装置，包括第一沉淀箱、第二沉淀箱、过滤箱、消毒箱、吸附箱和储水箱，所述第一沉淀箱、第二沉淀箱、过滤箱、消毒箱、吸附箱和储水箱通过导管依次连接，所述第一沉淀箱上端设有进废液口，所述第二沉淀箱上端设有加药装置，所述加药装置通过导药管与第二沉淀箱相连，所述过滤箱内设有第一过滤板和第二过滤板，所述吸附箱与储水箱之间的导管设有出水口。本实用新型通过第一沉淀箱，可以将工业废水中原有的不溶物，通过静置的方法去除，通过第二沉淀箱和加药装置，可以通过化学反应将废水中的可沉淀离子去除，通过过滤箱的第一过滤板和第二过滤板，可以去除废水中的杂质。
权利要求书

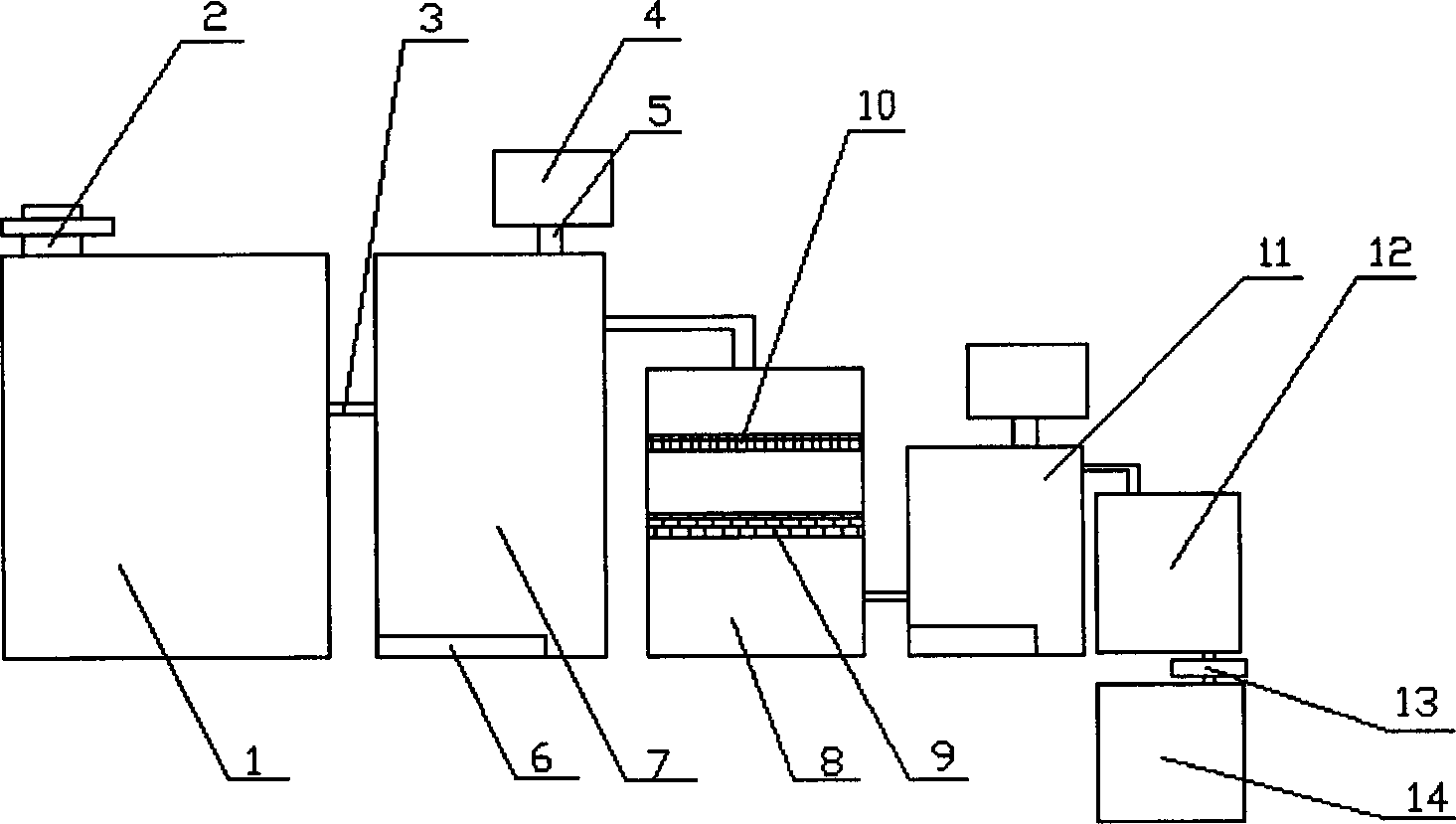

1.一种工业废水处理回收再利用装置，包括第一沉淀箱(1)、第二沉淀 箱(7)、过滤箱(8)、消毒箱(11)、吸附箱(12)和储水箱(14)，其特 征在于，所述第一沉淀箱(1)、第二沉淀箱(7)、过滤箱(8)、消毒箱(11)、 吸附箱(12)和储水箱(14)通过导管(3)依次连接，所述第一沉淀箱(1) 上端设有进废液口(2)，所述第二沉淀箱(7)上端设有加药装置(4)，所述 加药装置(4)通过导药管(5)与第二沉淀箱(7)相连，所述过滤箱(8)内 设有第一过滤板(10)和第二过滤板(9)，所述吸附箱(12)与储水箱(14) 之间的导管(3)设有出水口(13)。
2.根据权利要求1所述的一种工业废水处理回收再利用装置，其特征在于， 所述第二沉淀箱(7)和消毒箱(11)底端设有温度调节装置(6)，所述温度调 节装置(6)设有多个温度调节器(15)。
3.根据权利要求1所述的一种工业废水处理回收再利用装置，其特征在于， 所述第一过滤板(10)和第二过滤板(9)设有排列整齐的小孔。
4.根据权利要求1所述的一种工业废水处理回收再利用装置，其特征在于， 所述第二沉淀箱(7)上端加药装置(4)为絮凝剂加药装置(4)，所述消毒箱 (11)上端加药装置(4)为消毒剂加药装置(4)。
5.根据权利要求1所述的一种工业废水处理回收再利用装置，其特征在于， 所述吸附箱(12)内充满吸附剂，所述吸附剂为活性炭。
说明书
一种工业废水处理回收再利用装置
技术领域
本实用新型涉及一种工业废水处理装置，具体涉及一种工业废水处理回收 再利用装置，属于废水处理设备技术领域。
背景技术
目前，随着城市化工业化的进程，各类废水也日渐增多，对废水的处理工 艺及设备日渐重要。其中工业用水因其成分复杂，色度深和水质变化大，而使 其的处理倍加困难。成熟、先进、高效的水处理技术不仅包含稳定、达标的出 水质量，还应包括尽量高的设备实用寿命和尽量低的运行成本。
同时，传统的废水处理装置，并不能有效地解决工业生产时所产生的废水， 而且工作效率不高，与此同时，传统的废水处理装置过于简单，功能少，不能 满足大多数工厂的需求，对环境造成严重的影响，而且有些废水处理装置，只 是对生产产生的废水简单的处理，并不对其进行回收利用，这变相的造成了水 资源的浪费。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种工业废水处理回 收再利用装置通过第一沉淀箱，可以将工业废水中原有的不溶物，通过静置的 方法去除，通过第二沉淀箱和加药装置，可以通过化学反应将废水中的可沉淀 离子去除，通过过滤箱的第一过滤板和第二过滤板，可以去除废水中的杂质， 通过消毒箱，可以将废水中有毒物质去除，通过吸附箱，可以吸附水中可吸附 性杂质，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供一种工业废水处理回收再利用装置，包括第一沉淀箱、第 二沉淀箱、过滤箱、消毒箱、吸附箱和储水箱，其特征在于，所述第一沉淀箱、 第二沉淀箱、过滤箱、消毒箱、吸附箱和储水箱通过导管依次连接，所述第一 沉淀箱上端设有进废液口，所述第二沉淀箱上端设有加药装置，所述加药装置 通过导药管与第二沉淀箱相连，所述过滤箱内设有第一过滤板和第二过滤板， 所述吸附箱与储水箱之间的导管设有出水口。
作为本实用新型的一种优选技术方案，所述第二沉淀箱和消毒箱底端设有 温度调节装置，所述温度调节装置设有多个温度调节器。
作为本实用新型的一种优选技术方案，所述第一过滤板和第二过滤板设有 排列整齐的小孔。
作为本实用新型的一种优选技术方案，所述第二沉淀箱上端加药装置为絮 凝剂加药装置，所述消毒箱上端加药装置为消毒剂加药装置。
作为本实用新型的一种优选技术方案，所述吸附箱内充满吸附剂，所述吸 附剂为活性炭。
本实用新型所达到的有益效果是：一种工业废水处理回收再利用装置通过 第一沉淀箱，可以将工业废水中原有的不溶物，通过静置的方法去除，通过第 二沉淀箱和加药装置，可以通过化学反应将废水中的可沉淀离子去除，通过过 滤箱的第一过滤板和第二过滤板，可以去除废水中的杂质，通过消毒箱，可以 将废水中有毒物质去除，通过吸附箱，可以吸附水中可吸附性杂质，结构简单， 便于推广使用。
