申请日2015.04.24
公开(公告)日2016.01.20
IPC分类号B01D21/02
摘要
本实用新型涉及水处理技术领域，具体公开了一种沉淀池斜管污泥推杆清除装置，该装置包括横梁、丝杆滚轮、滚珠丝杆、横杆、推杆、清洁头，其特征是：沉淀池上方设导轨，横梁在导轨上来回移动，横梁上固定丝杆滚轮，并连接滚珠丝杆，滚珠丝杆另一端连接横杆，横梁、滚珠丝杆、横杆呈“士”字结构;横杆上分设推杆并带清洁头，丝杆滚轮正反向转动，使滚珠丝杆上下移动，从而带动推杆末端的清洁头对沉淀池斜管进行往复式通刷。与现有技术相比，本实用新型无需停产也无需使用人工。
权利要求书
1.一种沉淀池斜管污泥推杆清除装置，该装置包括横梁、丝杆滚轮、滚珠丝杆、横杆、推杆、清洁头，其特征是：沉淀池上方设导轨，横梁在导轨上来回移动，横梁上固定丝杆滚轮，并连接滚珠丝杆，滚珠丝杆另一端连接横杆，横梁、滚珠丝杆、横杆呈“士”字结构;横杆上分设推杆并带清洁头，丝杆滚轮正反向转动，使滚珠丝杆上下移动，从而带动推杆末端的清洁头对沉淀池斜管进行往复式通刷。
说明书
沉淀池斜管污泥推杆清除装置
技术领域
沉淀池斜管污泥推杆清除装置涉及水处理技术领域，主要用于沉淀池斜管内壁污泥的清除，采用该方法时无需停产也无需使用人工。
背景技术
沉淀池斜管污泥的清除，目前常规的方法是将池中的水位降低，然后用高压水枪冲洗，冲洗时需要停产，且耗费人工，推杆清除沉淀池斜管污泥方法则无需停产也无需使用人工。
发明内容
一种沉淀池斜管污泥推杆清除装置，该装置包括横梁、丝杆滚轮、滚珠丝杆、横杆、推杆、清洁头，其特征是：沉淀池上方设导轨，横梁在导轨上来回移动，横梁上固定丝杆滚轮，并连接滚珠丝杆，滚珠丝杆另一端连接横杆，横梁、滚珠丝杆、横杆呈“士”字结构;横杆上分设推杆并带清洁头，丝杆滚轮正反向转动，使滚珠丝杆上下移动，从而带动推杆末端的清洁头对沉淀池斜管进行往复式通刷。

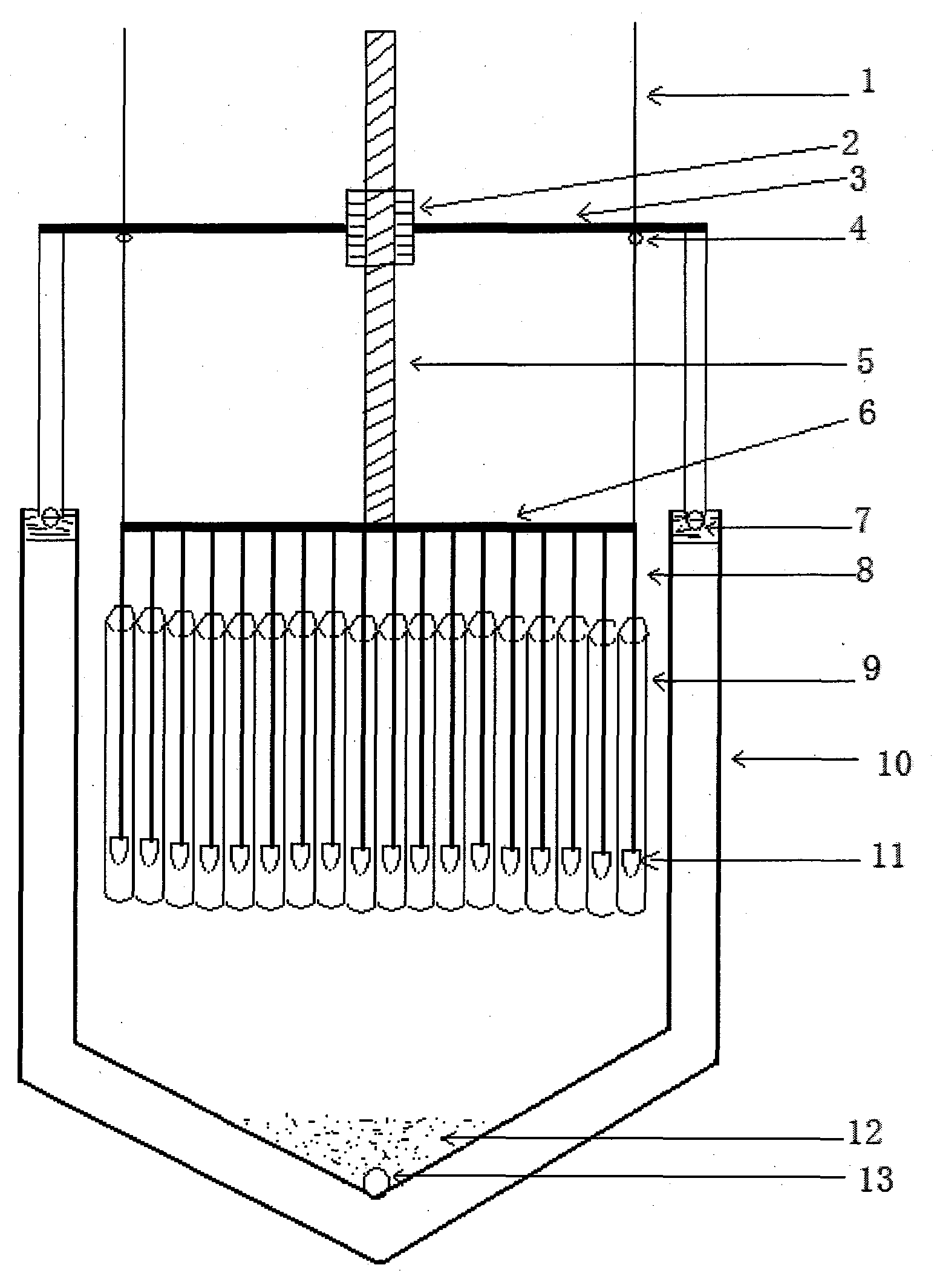

本发明的目的是通过如下措施来达到的：在沉淀池上方的横梁上固定一个丝杆滚轮，丝杆滚轮控制滚珠丝杆进行上下移动，滚珠丝杆底端与横杆和推杆连接固定在一起，工作时，在丝杆滚轮的控制下，推杆底端的清洁头对准斜管管口向下移动，清洁头将斜管壁内的污泥向下清除;当清洁头移动至斜管底部时，丝杆滚轮反转，转动滚珠丝杆向上移动，当清洁头向上移动到离开斜管顶部后，横梁在导轨上移动一格，丝杆滚轮变为正转，滚珠丝杆又向下移动，推动清洁头清除下一排斜管污泥;滚珠丝杆重复上下移动，横梁在导轨上来回移动，对全池斜管污泥一排一排进行反复清除。与现有技术相比，本发明无需停产也无需使用人工。
