申请日2015.06.29
公开(公告)日2015.10.21
IPC分类号C02F9/04
摘要
一种强碱腐蚀法去除精铸件陶瓷型芯的废水废液再生设备，包括待处理池、净洁池，过滤网，管道，球阀A和球阀B，其中，待处理池和净洁池通过管道连接，在管道上靠近待处理池处安装球阀A，靠近净洁池处安装球阀B，球阀A接压缩空气，过滤网位于待处理池内并与管道连接，其特征在于：所述待处理池位置高于净洁池，过滤网在待处理池内倒置。本发明的有益效果在于：本设备将待处理池中的废水废液及陶瓷泥浆进行固液分离，将再生后可利用的清水或碱液通过管道放入净洁池，将固体沉淀物用过滤网过滤，留在待处理池内，从实现强碱腐蚀法对陶瓷型芯脱芯所产生的废水、废液及陶瓷泥浆的再生利用，防止水土资源环境被污染，避免了人畜中毒，做到废水废液零排放。
权利要求书

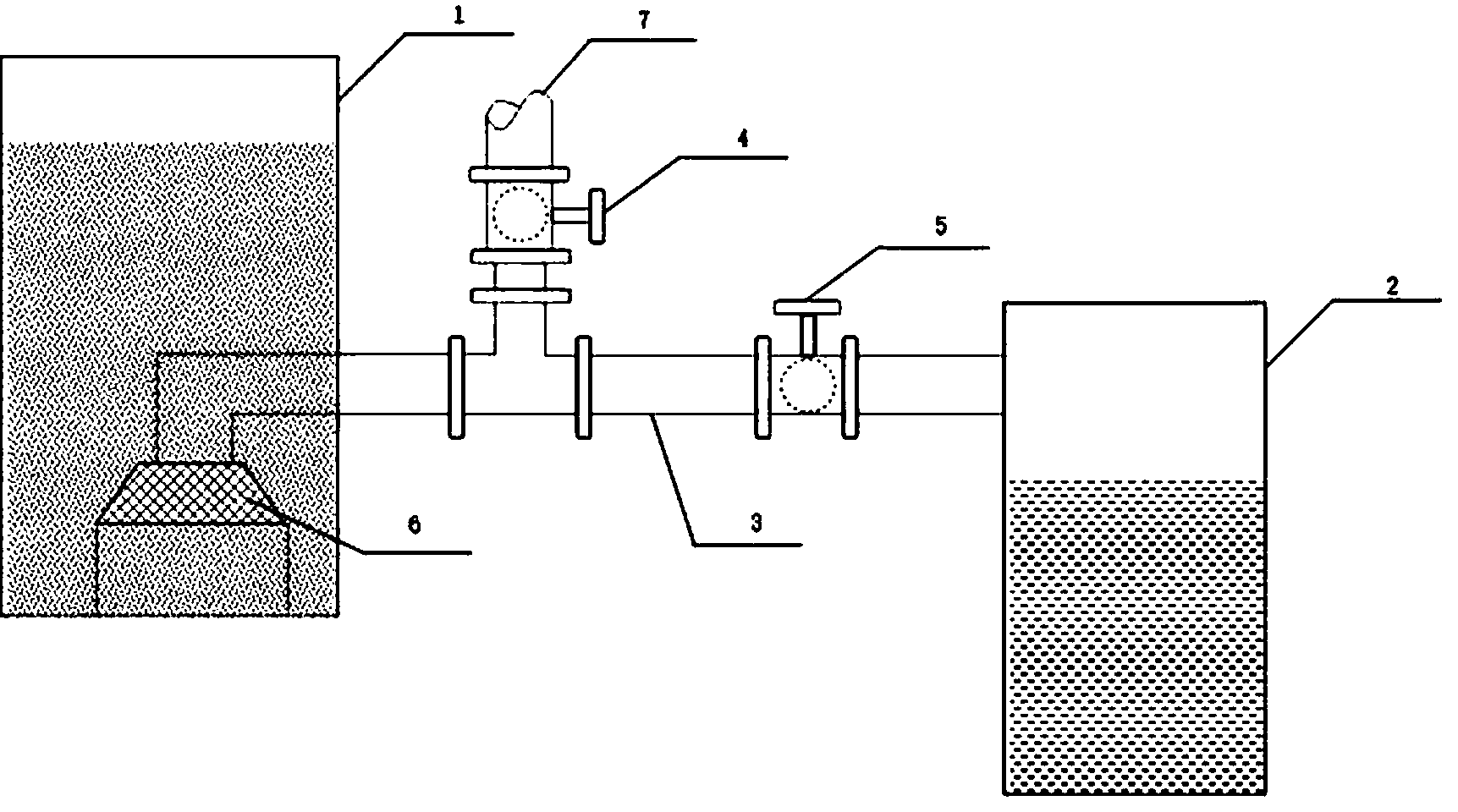

1.一种强碱腐蚀法去除精铸件陶瓷型芯的废水废液再生设备，包括待处理池(1)、净 洁池(2)，过滤网(6)，管道(3)，球阀A(4)和球阀B(5)，其中，待处理池(1)和净 洁池(2)通过管道(3)连接，在管道(3)上靠近待处理池(1)处安装球阀A(4)，靠 近净洁池(2)处安装球阀B(5)，球阀A(4)接压缩空气(7)，过滤网(6)位于待处理 池(1)内并与管道(3)连接，其特征在于：所述待处理池(1)位置高于净洁池(2)，过 滤网(6)在待处理池(1)内倒置。
说明书
强碱腐蚀法去除精铸件陶瓷型芯的废水废液再生设备
技术领域
本发明涉及陶瓷型芯脱芯废水废液的再生利用领域，特别是指一种强碱腐蚀法去除精铸 件陶瓷型芯的废水废液再生设备。
背景技术
陶瓷型芯是熔模铸造工艺中用于形成精铸件内腔结构的转接体，与外型模及模壳共同保 证精铸件空腔的尺寸精度，适用于形状复杂或不易成形的精铸件型腔，是一种能简化工艺难 度，降低成本，提高制品合格率的特殊工艺手段。
目前，通常用强碱腐蚀法对精铸件陶瓷型芯脱芯，例如常压熔融碱煮法、常压碱溶液碱 煮法等，脱芯会产生大量的废水废液，主要来源于两个方面：
1)用强碱腐蚀法对陶瓷型芯脱芯后产生的废液;2)用清水清洗脱芯后清洗铸件表面的 陶瓷泥浆所产生的废水;3)陶瓷泥浆。相关文献表明，上述废水废液是碱性极高，富合钠、 钾氢氧化物，同时合有定量的铀、钒、铪等放射性元素的有害液体，成分复杂，结构各异， 若不及时回收处理而作为工业垃圾排放，将会对人、畜造成危害，危及生命财产安全，同时 对水土资源环境造成极大的破坏。
发明内容
针对现有技术的不足，本发明提供一种强碱腐蚀法去除精铸件陶瓷型芯的废水废液再生 设备，解决用强碱腐蚀方法对陶瓷型芯脱芯所产生的废水废液的再生利用问题，有效回收废 水、废液及陶瓷泥浆，从而变废为宝，避免人畜受害，保护土地环境资源。经本设备处理后 的废水废液及陶瓷泥浆可达到零排放。
本发明所采用的技术方案如下：一种强碱腐蚀法去除精铸件陶瓷型芯的废水废液再生设 备，包括待处理池、净洁池，过滤网，管道，球阀A和球阀B，其中，待处理池和净洁池通 过管道连接，在管道上靠近待处理池处安装球阀A，靠近净洁池处安装球阀B，球阀A接压 缩空气，过滤网位于待处理池内并与管道连接，其特征在于：所述待处理池位置高于净洁池， 过滤网在待处理池内倒置。
本发明的有益效果在于：本设备利用反重力逆向过滤原理，对待处理池中的废水废液及 陶瓷泥浆进行固液分离，将再生后可利用的清水或碱液通过管道放入净洁池，而固体沉淀物 则被过滤网过滤，留在待处理池内以备再次回收，从而变废为宝，实现强碱腐蚀方法对陶瓷 型芯脱芯所产生的废水、废液及陶瓷泥浆的再生利用，防止水土资源环境被污染，避免了人 畜中毒，做到废水废液零排放。
