申请日2015.10.21
公开(公告)日2016.01.06
IPC分类号B21D37/10; B21D45/04
摘要
本发明公开了一种高摩合成闸瓦钢背成型模具，包括底座、下模座、上模板，在下模座内设有通槽，在下模座上设有两凹模座及两凹模，在通槽内设有下退料板，在下退料板上方设有两退料销，每个退料销穿过下模座及各自对应的凹模座及凹模的内孔;下退料板的两端均固联一打料杆，上模板的两端均固联有滑套，每个滑套的下端固联防脱底盖，打料杆穿过各自的防脱底盖，打料杆上端设有轴肩;上模板设有带内腔的两凸模座，每个凸模座的下端均固联有凸模，每个凸模座的内腔中设有橡胶柱，橡胶柱下端与内腔中的顶料板固联，顶料板下方设有顶料销，顶料销滑动的穿过各自对应凸模座及凸模的内孔。本发明能实现工件与凸模和凹模的自动退料及一次加工完成成型，具有生产效率高、减少污水排放保护环境、生产成本低的优点。

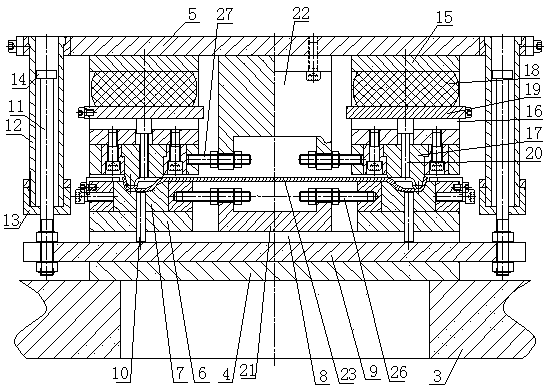

摘要附图
权利要求书
1.一种高摩合成闸瓦钢背成型模具，包括底座、固定于底座上的下模座、上模板，其特征在于在下模座内设有横向的通槽，在下模座上设有两凹模座，凹模座内均固设有凹模，在通槽内设有下退料板，在下退料板上方设有两退料销，每个退料销滑动的穿过下模座及各自对应的凹模座及凹模的内孔;下退料板的两端均固联一打料杆，上模板的两端均固联有滑套，每个滑套的下端固联防脱底盖，打料杆滑动的穿过各自的防脱底盖，位于滑套中的打料杆上端设有轴肩;上模板设有两凸模座，每个凸模座均设有内腔，每个凸模座的下端均固联有凸模，每个凸模座的内腔中设有橡胶柱，橡胶柱的上端与凸模座固联，橡胶柱下端与内腔中的顶料板固联，顶料板下方设有顶料销，顶料销滑动的穿过各自对应凸模座及凸模的内孔。
2.如权利要求1所述的高摩合成闸瓦钢背成型模具，其特征在于在所述两凹模座之间的下模座上固联有下支座，下支座通过两侧的螺栓及锁紧螺帽与两凹模座固联，下模座内的通槽为上部开口的通槽，退料销均位于通槽中;在所述两凸模座之间的上模板上固联有上支座，上支座通过两侧的螺栓及锁紧螺帽与两凸模座固联。
说明书
高摩合成闸瓦钢背成型模具
技术领域
本发明涉及一种用于高摩合成闸瓦钢背的成型模具。
背景技术
如图1和图2所示，铁路车辆用的高摩合成闸瓦钢背1，其两端的定位槽2均通过模具成型;目前使用的模具成型多采用一组凹模和凸模，一个工件需两次加工才能成型;且仅在凹模内设有退料装置，工件可从凹模中退出，但由于定位槽2的成型面积较大，有时工件附着于凸模上，与凸模难以完全自动分离，为实现工件与凸模也自动退料，目前在凸模上涂抹润滑油，但在成型后需进行碱煮除油工序，不仅生产效率较低，污水排放也污染环境，生产成本也较高。
发明内容
本发明的目的是针对现有技术存在的上述不足，提供一种高摩合成闸瓦钢背成型模具，它能实现工件与凸模和凹模的自动退料及一次加工完成成型，无需使用润滑油，具有生产效率高、生产成本低的优点。
为达到上述目的，本发明的高摩合成闸瓦钢背成型模具，包括底座、固定于底座上的下模座、上模板，其特征在于在下模座内设有横向的通槽，在下模座上设有两凹模座，凹模座内均固设有凹模，在通槽内设有下退料板，在下退料板上方设有两退料销，每个退料销滑动的穿过下模座及各自对应的凹模座及凹模的内孔;下退料板的两端均固联一打料杆，上模板的两端均固联有滑套，每个滑套的下端固联防脱底盖，打料杆滑动的穿过各自的防脱底盖，位于滑套中的打料杆上端设有轴肩;上模板设有两凸模座，每个凸模座均设有内腔，每个凸模座的下端均固联有凸模，每个凸模座的内腔中设有橡胶柱，橡胶柱的上端与凸模座固联，橡胶柱下端与内腔中的顶料板固联，顶料板下方设有顶料销，顶料销滑动的穿过各自对应凸模座及凸模的内孔。
工作时，上模板下行，两凸模与两凹模配合在工件两端完成成型，同时两顶料销顶住工件、两滑套及防脱底盖下行，顶料销反向推动各自的顶料板克服橡胶柱的作用力上行，下退料板及两退料销为自由状态均处于最低位;上模板上行，防脱底盖通过轴肩带动两打料杆、下退料板及两退料销上行，将成型的工件从凹模中退料，接着顶料板及顶料销受橡胶柱的作用复位、下行，将工件从凸模上顶出、退料;本发明能实现工件与凸模和凹模的自动退料及一次加工完成成型，无需使用润滑油，减少了碱煮除油工序、减少污水排放保护了环境、节约了碱煮加热能源，具有生产效率高、生产成本低的优点;
作为本发明的进一步改进，在所述两凹模座之间的下模座上固联有下支座，下支座通过两侧的螺栓及锁紧螺帽与两凹模座固联，下模座内的通槽为上部开口的通槽，退料销均位于通槽中;在所述两凸模座之间的上模板上固联有上支座，上支座通过两侧的螺栓及锁紧螺帽与两凸模座固联;通过调整上支座和下支座两侧的螺栓，在可调整两凹模及两凸模的间距，适用于不同长度工件的成型，提高通用性;
综上所述，本发明能实现工件与凸模和凹模的自动退料及一次加工完成成型，无需使用润滑油，具有生产效率高、生产成本低、通用性好的优点。
