申请日2015.06.29
公开(公告)日2015.09.30
IPC分类号C02F9/14
摘要

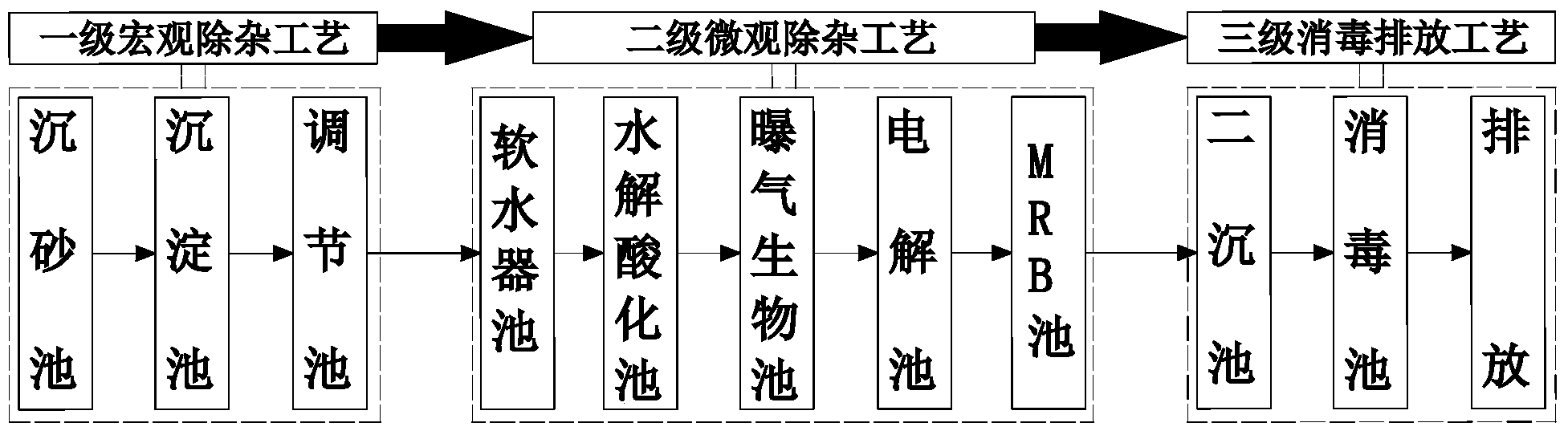

本发明涉及医疗废水处理领域，具体说是一种医疗废水三级处理工艺，具体步骤如下:一级宏观除杂工艺，包括沉砂池处理、沉淀池处理和调节池处理，一级宏观除杂工艺用于宏观去除杂质;一级宏观除杂工艺处理后医疗废水进入二级微观除杂工艺，二级微观除杂工艺包括软水器池处理、水解酸化池处理、曝气生物池处理、电解池处理和MBR池处理，二级微观除杂工艺用于微观上去除杂质;二级微观除杂工艺处理后的医疗废水进入三级消毒排放工艺，三级消毒排放工艺包括二沉池处理、消毒池处理和排放，三级消毒排放工艺主要用于对废水进行灭菌杀毒。本发明能够针对医疗废水中的不同污染物采用不同的处理方法进行去除，可实现医疗废水的高效净化。
权利要求书
1.一种医疗废水三级处理工艺，其特征在于:具体步骤如下：
一级宏观除杂工艺：
(1)沉砂池处理：医疗废水经收集后率先进入沉砂池，由于重力作用，比重较大的 无机污染物自由下沉至沉砂池池底，沉砂池池底设有打捞装置，沉砂池出水口中设有栅格， 剩余医疗废水将通过栅格的过滤后进入沉淀池;
(2)沉淀池处理：沉砂池出水进入沉淀池，医疗废水在沉淀池中初沉部分悬浮污染 物和有机污染物，沉淀池具有调节水量和均化水质的功能，去除部分可沉物、油脂和漂浮 物，使医疗废水能够比较均匀地进入后续处理单元;
(3)调节池处理：沉淀池出水进入调节池，调节池中设有回流缓冲装置，可减小医 疗废水流量或浓度变化带来的影响，且调节池具有预曝气作用，同时，医疗废水在调节池 中可进行pH值、水温等方面的调节，经调节池调节水质水量以后收集到系统;
二级微观除杂工艺：
(1)软水器池处理：医疗废水经调节池处理后流入软水器池，在软水器池中通过阴 阳离子交换法将无水中的放射性元素代换为钾离子和钠离子。
(2)水解酸化池处理：医疗废水经软化器池处理后进入水解酸化池进行处理，在水 解酸化池中，医疗废水进入兼性厌氧环境，与接种过的活性污泥混合，底层活性污泥层中 含有大量水解细菌和酸化菌等微生物，可将不溶性有机物水解为溶解性有机物，将难降解 的生物大分子物质转化为易降解的生物小分子物质;
(3)曝气生物池处理：水解酸化池出水由曝气生物池底部升流经过附着生长生物膜 的滤料，通过膜上好氧微生物菌群的代谢活动，高效去除有机物和大部分的悬浮污染物， 生物滤池由曝气机进行曝气増氧;
(4)电解池处理：医疗废水经曝气生物池处理后流入电解池处理，电解池中设有铁 屑中铁与石墨组成的负极和正极，利用氧化还原反应去除医疗废水中的重金属元素;
(5)MBR池处理：医疗废水经电解池处理后进入MBR池，在MBR池中采用平板膜超滤 处理医疗废水;
三级消毒排放工艺：
(1)二沉池处理：医疗废水经MBR池处理后流入二沉池，医疗废水在二沉池中经静 化处理后分为上清液和污泥两部分;
(2)消毒池处理：二沉池中的上清液部分进入消毒池中，通过消毒池中的加药设备 向医疗废水中投加的二氧化氯混合;
(3)排放：经消毒池处理后，达标医疗废水将外排市政污水管网。
2.根据权利要求1所述的一种医疗废水三级处理工艺，其特征在于：由沉砂池、沉淀 池、二沉池和MBR池处理后产生的杂物需定期消毒倾倒外运。
3.根据权利要求1所述的一种医疗废水三级处理工艺，其特征在于：所述的打捞装置 包括支架(1)和提升装置(2)，所述的支架(1)安装在沉砂池池壁上，且支架(1)上设有滑槽; 所述的提升装置(2)与支架(1)相连接，提升装置(2)包括支撑架(21)、接头(22)、牵引绳 (23)、挂钩(24)和提升网(25)，所述的支撑架(21)上设有滑块，滑块与滑槽相连接，且支 撑架(21)形状与沉砂池形状相同;所述的牵引绳(23)通过接头与支撑架(21)相连接;所述 的提升网(25)通过挂钩(24)安装在支撑架(21)上。
说明书
一种医疗废水三级处理工艺
技术领域
本发明涉及医疗废水处理领域，具体说是一种医疗废水三级处理工艺。
背景技术
目前，我国医疗事业正在蓬勃发展，而医疗事业发展的过程中医疗废水也随之而产生， 医疗废水成分复杂，浓度和盐分高，且其中含有各类有机污染物、放射性物质和无机重金 属污染物等，若对其处理不当，则对环境产生的污染也将是不可想象的，而现有工艺中对 于医疗废水的处理还有待于提高，因此，通过以上问题可以看出，人们急需一种新型医疗 废水处理工艺，即一种医疗废水三级处理工艺，其通过阴阳离子交换法去除医疗废水中的 放射性元素，借助微生物完成有机污染物的去除工作，通过电解法去除废水中的无机重金 属污染物，利用膜处理方法实现杂质的清理，借助强氧化剂完成杀菌消毒的工作，最终实 现医疗废水的合格化排放。
发明内容
为了弥补现有技术的不足，本发明提供了一种医疗废水三级处理工艺，其通过阴阳离 子交换法去除医疗废水中的放射性元素，借助微生物完成有机污染物的去除工作，通过电 解法去除废水中的无机重金属污染物，利用膜处理方法实现杂质的清理，借助强氧化剂完 成杀菌消毒的工作，最终实现医疗废水的合格化排放。
本发明解决其技术问题所采用的技术方案是：一种医疗废水三级处理工艺，其具体步 骤如下:
一级宏观除杂工艺：
(1)沉砂池处理：医疗废水经收集后率先进入沉砂池，由于重力作用，比重较大的 无机污染物自由下沉至沉砂池池底，沉砂池池底设有打捞装置，所述的打捞装置包括支架 1和提升装置2，所述的支架1安装在沉砂池池壁上，且支架1上设有滑槽;所述的提升 装置2与支架1相连接，提升装置2包括支撑架21、接头22、牵引绳23、挂钩24和提升 网25，所述的支撑架21上设有滑块，滑块与滑槽相连接，且支撑架21形状与沉砂池形状 相同;所述的牵引绳23通过接头与支撑架21相连接;所述的提升网25通过挂钩24安装 在支撑架21上;沉砂池出水口中设有栅格，剩余医疗废水将通过栅格的过滤后进入沉淀 池，栅格用以去除医疗废水中的软性缠绕物、较大固颗粒杂物及飘浮物，由本工序中产生 的杂物需定期消毒外运;
(2)沉淀池处理：沉砂池出水进入沉淀池，医疗废水在沉淀池中初沉部分悬浮污染 物和有机污染物，沉淀池具有调节水量和均化水质的功能，去除部分可沉物、油脂和漂浮 物，使医疗废水水质水量能够比较均匀地进入后续处理单元，由本工序中产生的杂物需定 期消毒外运;
(3)调节池处理：沉淀池出水进入调节池，调节池中设有回流缓冲装置，可减小医 疗废水流量或浓度变化带来的影响，且调节池具有预曝气作用，可使废水液体中还有一定 的含氧量，同时，医疗废水在调节池中可进行pH值、水温等方面的调节，为后续的处理 提供一个较为稳定的环境，废水经调节池调节水质水量以后收集到系统;
医疗废水通过一级宏观除杂工艺的处理后，体积较大的杂质一部分被去除，另一部分 被分解成为体积较小的杂质，且均匀的溶解在废水溶液中，最终，实现医疗废水水质水量 的均匀化，为后期的处理做好了准备工作。
二级微观除杂工艺：
(1)软水器池处理：医疗废水经调节池处理后流入软水器池，在软水器池中通过阴 阳离子交换法将医疗废水中的放射性元素代换为钾离子和钠离子，医疗废水中放射性元素 被去除后，可使微生物的活动强度明显提高。
(2)水解酸化池处理：医疗废水经软水器池处理后进入水解酸化池进行处理，在水 解酸化池中，医疗废水进入兼性厌氧环境，与接种过的活性污泥混合，底层活性污泥层中 含有大量水解细菌和酸化菌等微生物，可将不溶性有机物水解为溶解性有机物，将难降解 的生物大分子物质转化为易降解的生物小分子物质，本池中采用的处理方法是一种介于好 氧和厌氧处理法之间的方法，和其它工艺组合可以降低处理成本，提高处理效率;
(3)曝气生物池处理：水解酸化池出水由曝气生物池底部升流经过附着生长生物膜 的滤料，通过膜上好氧微生物菌群的代谢活动，高效去除有机物和大部分的悬浮污染物， 曝气生物池由曝气机进行曝气増氧，通过增氧可提高微生物的工作效率，在微生物的代谢 过程中消化大部分有机污染物(COD、BOD去除率均可达80%以上);
(4)电解池处理：医疗废水经曝气生物池处理后流入电解池处理，电解池中设有铁 屑中铁与石墨组成的负极和正极，利用氧化还原反应去除医疗废水中的重金属元素，通过 电解池作用可极大地降低废水中得重金属离子浓度;
(5)MBR池处理：医疗废水经电解池处理后进入MBR池，在MBR池中采用平板膜超滤 处理医疗废水，平板超滤膜对废水中悬浮物、大分子有机物有较好的去除效果，而且对预 处理难以通过絮凝、过滤去除的阴离子洗涤剂也有较好的截留作用，且MBR池平板膜两边 的液体设有移动的压力差，可有效提高平板膜过滤的效率，由MBR池处理后过滤下来的杂 物需定期消毒倾倒外运;
通过一级宏观除杂工艺的处理后，水质水量均匀化的废水流入二级微观除杂工艺，在 二级微观除杂工艺中，首先通过软水器池对医疗废水进行处理，将含有放射性元素的医疗 废水中的放射性元素去除，此步骤可明显提高医疗废水中微生物的活性，有利于后期微生 物的生化处理，在软水器池处理后，再利用微生物和电解作用对医疗废水进行处理，最后 由平板膜进行医疗废水过滤，可实现去除放射性物质、微小杂质和重金属离子等微小杂质 的功能。
三级消毒排放工艺：
(1)二沉池处理：医疗废水经MBR池处理后流入二沉池，医疗废水在二沉池中进行 进一步的静化处理，后使废水分为上清液和污泥两部分，污泥定期运出，上清液流入消毒 池中;
(2)消毒池处理：二沉池中的上清液部分进入消毒池中，通过消毒池中的加药设备 向医疗废水中投加的二氧化氯混合，通过过氧化剂二氧化氯的作用可实现废水的灭菌杀 毒，是废水排放满足杀菌消毒的标准;
(3)排放：经消毒池处理后，达标医疗废水将外排市政污水管网;
在二级微观除杂工艺处理后的废水进入三级消毒排放工艺处理，在三级消毒排放工艺 中，医疗废水首先经过沉淀作用，进一步实现排放医疗废水的净化，之后通过过氧化剂二 氧化氯的作用可实现废水的灭菌杀毒，最终，使处理后的医疗废水达到排放标准。
本发明的有益效果是：
1.本工艺通过微生物完成有机污染物的去除工作，相对于传统好氧+厌氧脱氮除磷工 艺，大大减少了能耗;
2.本工艺通过软水器池进行处理，可高效去除医疗废水中放射性物质。
3.本工艺通过电解法去除废水中的无机重金属污染物，可高效率降低废水中重金属元 素的含量;
4.本工艺利用膜处理方法实现杂质的清理，能够较为全面的废水中的杂质进行过滤， 废水净化的效果明显;
5.本工艺借助强氧化剂完成杀菌消毒的工作，最终实现医疗废水的合格化排放。
6.本工艺在进行宏观杂质处理的沉砂池中设有打捞装置，可不用将沉砂池中医疗废水 放出便可进行宏观杂质去除，改变了传统杂质运出的方式，提高了医疗废水的处理效率， 且方便使用。
