申请日2015.10.22
公开(公告)日2016.05.11
IPC分类号G01F23/14; G05D9/12
一种污水处理中的液位检测系统，包括一用于间接检测水微信号的压力传感器，所述压力传感器安装在污水池底部;所述压力传感器与一施密特触发器连接，该施密特触发器连接分两路分别连接控制继电器一和控制继电器二;所述控制继电器一通过受电接触器控制电机;所述施密特触发器通过一单稳态触发器连接控制接触器二;所述控制继电器二连接控制一延时继电器。

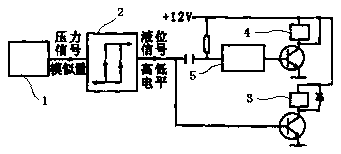

摘要附图
权利要求书
1.一种污水处理中的液位检测系统，其特征在于，包括一用于间接检测水微信号的压力传感器，所述压力传感器安装在污水池底部;所述压力传感器与一施密特触发器连接，该施密特触发器连接分两路分别连接控制继电器一和控制继电器二;所述控制继电器一通过受电接触器控制电机;所述施密特触发器通过一单稳态触发器连接控制控制接触器二;所述控制继电器二连接控制一延时继电器。
2.如权利要求1所述的一种污水处理中的液位检测系统，其特征在于，所述施密特触发器通过回差电压改变水位控制点。
说明书
一种污水处理中的液位检测系统
技术领域
本实用新型涉及液位检测技术，尤其涉及一种污水处理中的液位检测系统。
背景技术
工业污水处理的过程中，需要对污水池中的水用泵抽出，这就需要对水池中的水位进行实时的检测，传统的导线导电方式检测方案中金属头因液体中的金属离子堆积，需要经常清理维护;其他的一些检测方法也存在维护工作量较大和可靠性方面的问题。
实用新型内容
本实用新型的目的在于提供一种污水处理中的液位检测系统。
本实用新型的技术方案：一种污水处理中的液位检测系统，包括一用于间接检测水微信号的压力传感器，所述压力传感器安装在污水池底部;所述压力传感器与一施密特触发器连接，该施密特触发器连接分两路分别连接控制继电器一和控制继电器二;所述控制继电器一通过受电接触器控制电机;所述施密特触发器通过一单稳态触发器连接控制控制接触器二;所述控制继电器二连接控制一延时继电器。
本实用新型所述的一种污水处理中的液位检测系统，其特征在于，所述施密特触发器通过回差电压改变水位控制点。
本实用新型的有益效果在于，改善了传统的导线导电方式检测需要经常清理维护的问题，减轻了维护工作，提高了可靠性。
