申请日2015.04.24
公开(公告)日2015.08.12
IPC分类号C02F9/04
摘要

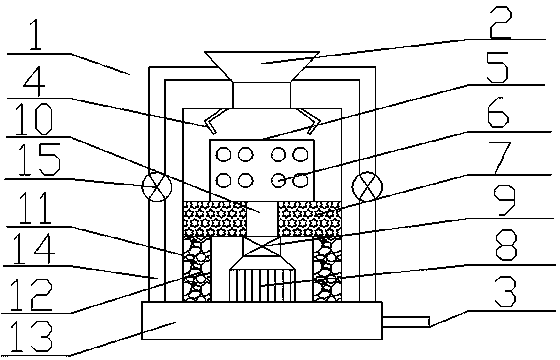

本发明公开了一种循环式离心式污水净化装置，它包括本体，所述本体包括进水口、出水口和变频电机。所述本体上方设置有进水口;所述本体内部上方设置有阻水板;所述本体下方设置有变频电机;所述变频电机的输出部分设置有减速器;所述减速器的输出部分连接有连接轴;所述连接轴与本体内部设置的离心筒相连接;所述离心筒表面设置有多个离心孔;所述本体底部设置有吸附室;所述本体下方设置有储液池;所述储液池和本体之间通过导管固定连接;所述导管内设置有过滤层;所述储液池两侧分别设置有回水管;且所述回水管延伸至本体上方并与进水口相连接;所述储液池一侧设置有出水口。本发明具有结构设计合理、污水净化效率高和使用寿命长等优点。
权利要求书
1.一种循环式离心式污水净化装置，它包括本体，所述本体包括进水口、出水口和变频电机，所述本体上方设置有进水口;所述本体内部上方设置有阻水板;所述本体下方设置有变频电机;所述变频电机的输出部分设置有减速器;所述减速器的输出部分连接有连接轴;所述连接轴与本体内部设置的离心筒相连接;所述离心筒表面设置有多个离心孔;所述本体底部设置有吸附室;所述本体下方设置有储液池;所述储液池和本体之间通过导管固定连接;所述导管内设置有过滤层;所述储液池两侧分别设置有回水管;且所述回水管延伸至本体上方并与进水口相连接;所述储液池一侧设置有出水口。
2.根据权利要求1所述的一种循环式离心式污水净化装置，其特征在于：所述储液池和进水口之间设置的回水管表面设置有阀门。
3.根据权利要求1所述的一种循环式离心式污水净化装置，其特征在于：所述过滤层内部设置有颗粒状结构的活性炭。
4.根据权利要求1所述的一种循环式离心式污水净化装置，其特征在于：所述吸附室内部填充有絮凝剂。
5.根据权利要求1所述的一种循环式离心式污水净化装置，其特征在于：所述本体和离心筒均采用硬质合金材料制成。
6.根据权利要求1所述的一种循环式离心式污水净化装置，其特征在于：所述进水口开口处为漏斗状结构。
说明书
一种循环式离心式污水净化装置
技术领域
本发明涉及一种废水处理装置，尤其涉及一种循环式离心式污水净化装置。
背景技术
目前，随着科学技术的发展，工业等领域也在快速进步，但是随之带来的是工业污水量的急剧增多，因此实现污水的净化对环境的保护有着十分重要的意义，工业的污水中往往包含大量的污泥，这给后期的污水净化带来很大的困难，传统的水净化采用沉淀等方式，这种净化污水的方法不仅时间长，而且非常消耗资源，耽误企业的时间，也大大增加了企业的生产成本。
发明内容
为了克服上述现有技术的缺陷，本发明的目的是提供一种循环式离心式污水净化装置。
本发明是采取以下技术方案来实现的：一种循环式离心式污水净化装置，它包括本体，所述本体包括进水口、出水口和变频电机，所述本体上方设置有进水口;所述本体内部上方设置有阻水板;所述本体下方设置有变频电机;所述变频电机的输出部分设置有减速器;所述减速器的输出部分连接有连接轴;所述连接轴与本体内部设置的离心筒相连接;所述离心筒表面设置有多个离心孔;所述本体底部设置有吸附室;所述本体下方设置有储液池;所述储液池和本体之间通过导管固定连接;所述导管内设置有过滤层;所述储液池两侧分别设置有回水管;且所述回水管延伸至本体上方并与进水口相连接;所述储液池一侧设置有出水口。
上述的一种循环式离心式污水净化装置，所述储液池和进水口之间设置的回水管表面设置有阀门。
上述的一种循环式离心式污水净化装置，所述过滤层内部设置有颗粒状结构的活性炭。
上述的一种循环式离心式污水净化装置，所述吸附室内部填充有絮凝剂。
上述的一种循环式离心式污水净化装置，所述本体和离心筒均采用硬质合金材料制成。
上述的一种循环式离心式污水净化装置，所述进水口开口处为漏斗状结构。
综上所述本发明具有以下有益效果：本发明具有结构设计合理、污水净化效率高和使用寿命长等优点，所述本体内部设置的离心筒通过变频电机带动高速旋转，可以快速的分离污水中的固态杂质和液体，大大提高了工作效率，且分离效果显著，节约了污水分离的时间，从而有效的降低了企业成本。
