申请日2015.04.24
公开(公告)日2015.08.12
IPC分类号C02F9/08
摘要
本实用新型涉及一种移动式电化学氧化方法处理垃圾渗滤液设备，包括预处理系统、电化学氧化系统、气浮系统、活性炭过滤系统、紫外消毒系统、袋式过滤器以及清水池，以上系统设备集成于承载车中。该设备通过电化学氧化、电气浮、紫外消毒、过滤来处理废水，使出水达标。在整个设备运行过程中不需要添加任何化学药剂，使用寿命长，能耗低，损耗小，操作简单，只需改变电极板的外加电压就能运行。整个过程采用自动化控制，保证处理效果达到排水要求。
权利要求书
1.一种移动式电化学氧化方法处理垃圾渗滤液设备，其特征在于，包括承载车、预处理 系统、电化学处理系统、气浮系统、自控系统、过滤系统、紫外线消毒系统，预处理系统的 进口与外部来水的出口连通，电化学氧化系统的入口与预处理系统的出口连通，气浮系统的 入口与电化学氧化系统的出口连通，活性炭吸附系统的入口与气浮系统的出口连通，紫外线 消毒系统的入口与活性炭吸附系统的出口连通，袋式过滤器的入口与活性炭吸附的出口连通， 清水池的入口与袋式过滤器的出口连通，自控系统与电化学氧化系统连接，预处理系统、电 化学氧化系统、活性炭吸附系统、紫外消毒系统、袋式过滤器、清水池都搭载在承载车上。
2.根据权利要求1所述的移动式电化学氧化方法处理垃圾渗滤液设备，其特征在于所述 的电化学氧化系统的极板距离底部10mm。
3.根据权利要求1所述的移动式电化学氧化方法处理垃圾渗滤液设备，其特征在于所述 的气浮池的进水口设置在气浮池的底端。
4.根据权利要求1所述的移动式电化学氧化方法处理垃圾渗滤液设备，其特征在于所述 的活性炭吸附系统中的特殊滤料塔与活性炭吸附塔相连。
5.根据权利要求1所述的移动式电化学氧化方法处理垃圾渗滤液设备，其特征在于所述 的紫外线消毒系统为圆柱体。
说明书
移动式电化学氧化方法处理垃圾渗滤液设备
技术领域
本实用新型涉及废水处理技术领域，尤其是涉及一种移动式垃圾渗滤液处理设备。
背景技术
水是生命之源，是人类赖以生存的资源。而伴随着城市经济的快速发展，城市污水排放量 与日俱增，地下水受污染问题越来越严重，淡水资源越来越少，我国水资源面临着严峻形势。 水利部曾经对全国700余条河流，约10万公里河长的水资源质量进行了评价，结果是：46.5% 的河长受到污染，水质只达到四、五类;10.6%的河长严重污染，水质为超五类，水体已丧失 使用价值;90%以上的城市水域污染严重。
2012年4月19日，国务院办公厅以国办发〔2012〕23号印发《“十二五”全国城镇生 活垃圾无害化处理设施建设规划》。规划指出到2015年，直辖市、省会城市和计划单列市生 活垃圾全部实现无害化处理，设市城市生活垃圾无害化处理率达到90%以上，县县具备垃圾 无害化处理能力，县城生活垃圾无害化处理率达到70%以上。现有设施的升级改造和封场过 程中，要对填埋气及时收集利用，对渗滤液进行处理实现达标排放。
目前国内垃圾渗滤液净化处理技术主要利用物化、生化、膜过滤技术联用进行直接处理， 或者采用直接回喷燃烧法、掺油回喷燃烧法、热力法(蒸发法)进行处理。由于这些技术运 行成本高、维护难度大、效率低、水量不稳定，使垃圾渗滤液成为重要的污染源。
实用新型内容
为了克服现有的垃圾渗滤液处理技术的不稳定性、效率低、水量不稳定的不足，本实用 新型提供了一种新型的移动式水处理系统。该系统从处理效果、灵活性、稳定性上都能满足 处理和排水要求。该技术方案具体如下。

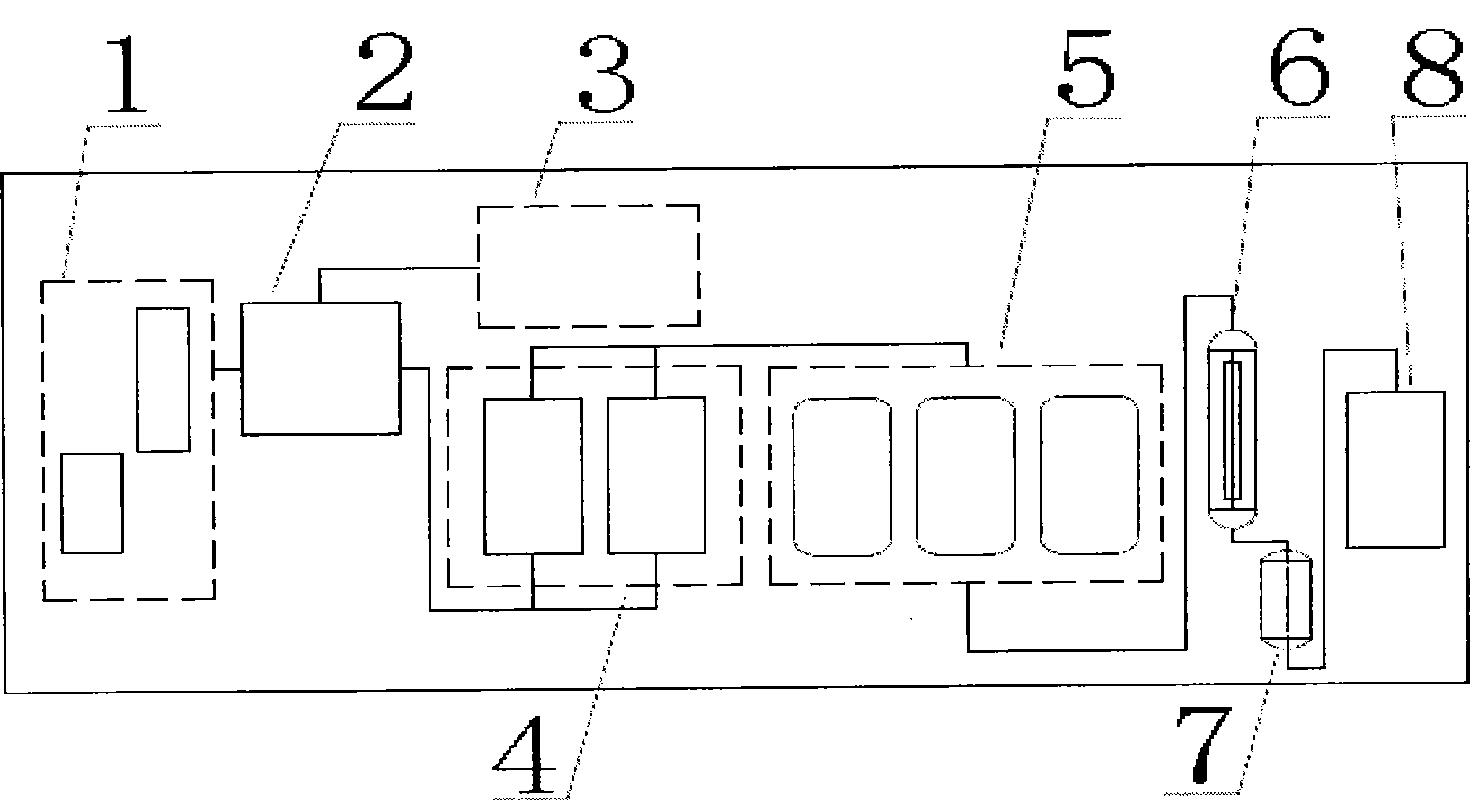

移动式电化学氧化方法处理垃圾渗滤液设备包括承载车、预处理系统、电化学处理系统、 气浮系统、自控系统、过滤系统、紫外线消毒系统，预处理系统的进口与外部来水的出口连 通，电化学氧化系统的入口与预处理系统的出口连通，气浮系统的入口与电化学氧化系统的 出口连通，活性炭吸附系统的入口与气浮系统的出口连通，紫外线消毒系统的入口与活性炭 吸附系统的出口连通，袋式过滤器的入口与活性炭吸附的出口连通，清水池的入口与袋式过 滤器的出口连通，自控系统与电化学氧化系统连接，预处理系统、电化学氧化系统、活性炭 吸附系统、紫外消毒系统、袋式过滤器、清水池都搭载在承载车上。
电化学氧化系统的极板距离底部10mm。
气浮池的进水口设置在气浮池的底端。
活性炭吸附系统中的特殊滤料塔与活性炭吸附塔相连。
紫外线消毒系统为圆柱体。
预处理系统包括袋式过滤器和砂滤器。
气浮系统包括两个气浮池，电化学产生的一部分气体从池底进入，逐渐上升的过程中气 泡周围吸附上微溶粒子，在下一步的过滤中达到去除的效果。
固体过滤器为袋式过滤器，用以去除气泡周围的微溶粒子。
活性炭吸附系统包括活性炭吸收塔和特殊滤料吸收塔。活性炭用于去除废水中剩余的盐、 有机物。特殊滤料塔用于重金属回收。
本实用新型的有益效果是：
1、本实用新型在一个移动式承载车里，灵活性强，可以有效解决渗滤液水量不稳定的情 况。
2、本实用新型使用寿命长、可靠性高、系统适应性快速、设计紧凑。
3、该系统可以处理几乎所有的有机污染物，对进水水质要求不高，应用范围广泛。
4、本实用新型不需要添加任何化学药剂，节约成本。
5、本实用新型操作过程简单，便于管理维护，自动化控制程度高，符合全自动化控制和 管理的发展趋势。
6、本实用新型中涉及的电极板，是独有技术，与其他电极板相比具有损耗低、能耗低、 性能强、不结垢、更换周期长等特性。
