申请日2015.04.25
公开(公告)日2015.10.14
IPC分类号C02F1/52
摘要
本实用新型涉及一种污水净化罐，包括箱体，所述箱体上端设有进水口，下端设有出水口，所述箱体内部一侧上设有第一注液管，另一侧设有第二注液管，所述箱体下端空腔内设有驱动电机，所述驱动电机与搅拌轴相连接，所述搅拌轴上、下两侧设有第一搅拌叶片，中侧设有第二搅拌叶片。本实用新型通过设置第一注液管、第二注液管、第一搅拌叶片与第二搅拌叶片，这样在驱动电机的作用下带动第一搅拌叶片、第二搅拌叶片的作用下实现对箱体内污水进行混合搅拌，同时通过第一注液管、第二注液管上的注液孔往箱体内注入化学药剂使得污水中杂质进行反应沉降，当搅拌一段时间后停止，这样能够有效的提高污水净化的效果，实用性好。
权利要求书

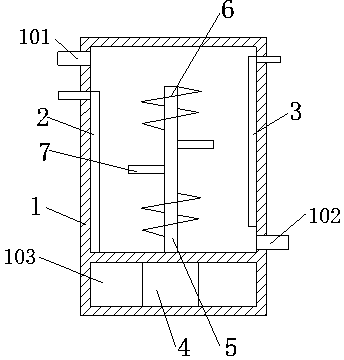

1.一种污水净化罐，包括箱体(1)，所述箱体(1)上端设有进水口(101)，下端设有出水口(102)，其特征在于：所述箱体(1)内部一侧上设有第一注液管(2)，另一侧设有第二注液管(3)，所述箱体(1)下端空腔(103)内设有驱动电机(4)，所述驱动电机(4)与搅拌轴(5)相连接，所述搅拌轴(5)上、下两侧设有第一搅拌叶片(6)，中侧设有第二搅拌叶片(7)。
2.根据权利要求1所述的一种污水净化罐，其特征在于：所述第一注液管(2)、第二注液管(3)上设有若干个注液孔。
3.根据权利要求1所述的一种污水净化罐，其特征在于：所述驱动电机(4)为双向电机。
4.根据权利要求1所述的一种污水净化罐，其特征在于：所述第一搅拌叶片(6)为螺旋叶片。
说明书
一种污水净化罐
技术领域
本实用新型涉机械技术领域，尤其涉及一种污水净化罐。
背景技术
设备，指可供人们在生产中长期使用，并在反复使用中基本保持原有实物形态和功能的生产资料和物质资料的总称。设备通常是一群中大型的机具器材集合体，皆无法拿在手上操作而必须有固定的台座，使用电源之类动力运作而非人力。
设备一般而言都放置在专属的房间例如机房、车间、厂房，因为运作时会产生噪音或废气，除了资讯设备是输入输出都是无形的信息之外，许多设备要输入输出有形的物料，所以更需要专门设计的场所才能顺畅运作。设备备件的种类很多，为了便于管理和供应，一般按下列方法分类。1.零件类别分;2.零件来源分;3.零件使用特性分;常备件：指经常使用的、设备停工损失大和单自动包装机价较低的、需经常保持一定储备量的零件;4.备件精度和制造复杂程度分;关键件：指精度高、制造难度大、在设备中起关键作用的零件。一般件：指除关键件以外的其它机械备件。
目前很多污水处理罐沉降效果差，因此处理后的污水直接排放污染环境。因此，为解决上述问题，特提供一种新的技术方案。
实用新型内容
本实用新型的目的是为了克服现有技术的不足，提供了一种污水净化罐。
本实用新型是通过以下技术方案实现：
一种污水净化罐，包括箱体，所述箱体上端设有进水口，下端设有出水口，所述箱体内部一侧上设有第一注液管，另一侧设有第二注液管，所述箱体下端空腔内设有驱动电机，所述驱动电机与搅拌轴相连接，所述搅拌轴上、下两侧设有第一搅拌叶片，中侧设有第二搅拌叶片。
作为本实用新型的优选技术方案，所述第一注液管、第二注液管上设有若干个注液孔。
作为本实用新型的优选技术方案，所述驱动电机为双向电机。
作为本实用新型的优选技术方案，所述第一搅拌叶片为螺旋叶片。
与现有的技术相比，本实用新型的有益效果是：本实用新型结构简单，设计合理，本实用新型通过设置第一注液管、第二注液管、第一搅拌叶片与第二搅拌叶片，这样在驱动电机的作用下带动第一搅拌叶片、第二搅拌叶片的作用下实现对箱体内污水进行混合搅拌，同时通过第一注液管、第二注液管上的注液孔往箱体内注入化学药剂使得污水中杂质进行反应沉降，当搅拌一段时间后停止，这样能够有效的提高污水净化的效果，实用性好。
