申请日2015.04.24
公开(公告)日2015.08.12
IPC分类号C02F9/14
摘要
一种基于STM32的SBR污水自动处理系统，它包括STM32主控器、传感器模块、控制器模块和交互模块;传感器模块包括温度传感器、液位传感器和含氧量传感器;控制器模块包括电磁阀、曝气增氧机和搅拌电机;交互模块包括液晶显示模块和报警模块;生活污水经过格栅机和沉淀池过滤废弃物后进入SBR反应池，STM32主控器根据传感器模块返回的各类参数对污水进行曝气、搅拌、消毒和静置等操作后即可排放，实现了SBR污水自动处理。
权利要求书
1.一种基于STM32的SBR污水自动处理系统，其特征在于：包括STM32主 控器、传感器模块、控制器模块和交互模块;传感器模块包括温度传感器、 液位传感器和含氧量传感器，温度传感器、液位传感器和含氧量传感器三者 置于SBR反应池中测量污水的温度、液位和含氧量参数，三者通过导线与 STM32主控器相连;控制器模块包括电磁阀、曝气增氧机和搅拌电机，曝气 增氧机和搅拌电机置于SBR反应池中并通过导线与STM32主控器连接，电磁 阀一端连接各个输送管道的阀门，一端连接STM32主控器;交互模块包括液 晶显示模块和报警模块，液晶显示模块和报警模块通过导线和STM32主控器 连接。
说明书
一种基于STM32的SBR污水自动处理系统
技术领域：
本实用新型属于工业控制领域，涉及一种基于STM32的SBR污水自动处理系 统。
背景技术：
目前，经济的快速发展导致水污染日益严重，对污水的净化处理和利用备受 瞩目。但是同国外相比，我国的污水处理系统较为落后，存在着自动化程度不高、 污水处理速度慢、吞吐量较小、缺少冗余系统和没有应急处理能力的问题。因此 需要提高污水处理自动控制水平，研究自动化程度更高且更为实用的SBR污水处 理控制系统。
发明内容：
本实用新型的目的是提供一种基于STM32的SBR污水自动处理系统，STM32 主控器通过传感器来感知SBR反应池的温度、液位和含氧量，并控制电磁阀、曝 气增氧机和搅拌电机来实现对污水的自动处理。
为了达到上述目的，本实用新型所采用的技术方案为：
一种基于STM32的SBR污水自动处理系统，包括STM32主控器、传感器模块、 控制器模块和交互模块;所述的传感器模块包括温度传感器、液位传感器和含氧 量传感器，温度传感器、液位传感器和含氧量传感器置于SBR反应池中测量污水 的温度、液位和含氧量参数，三者通过导线与STM32主控器相连;所述的控制器 模块包括电磁阀、曝气增氧机和搅拌电机，曝气增氧机和搅拌电机置于SBR反应 池中并通过导线与STM32主控器连接，电磁阀一端连接各个输送管道的阀门，一 端连接STM32主控器;所述的交互模块包括液晶显示模块和报警模块，液晶显示 模块和报警模块通过导线和STM32主控器连接。
所述一种基于STM32的SBR污水自动处理系统，其特征在于：温度传感器选 用数字温度传感器DS18B20。
所述一种基于STM32的SBR污水自动处理系统，其特征在于：液位传感器选 用JYB-KO-L传感器。
所述一种基于STM32的SBR污水自动处理系统，其特征在于：含氧量传感器 选用KDS-25B传感器。
所述一种基于STM32的SBR污水自动处理系统，其特征在于：液晶模块选用 LCD1602。
所述一种基于STM32的SBR污水自动处理系统，其特征在于：报警模块选用 蜂鸣器。
与现有技术相比，本实用新型的优点在于：本实用新型采用STM32对污水 SBR反应池进行连续自动控制，STM32主控器根据传感器模块返回的各类参数对 污水进行曝气、搅拌、消毒和静置等操作后即可排放，实现了SBR污水自动处理。 除此之外，本系统具有处理速度快、吞吐量大等特点。
附图说明：

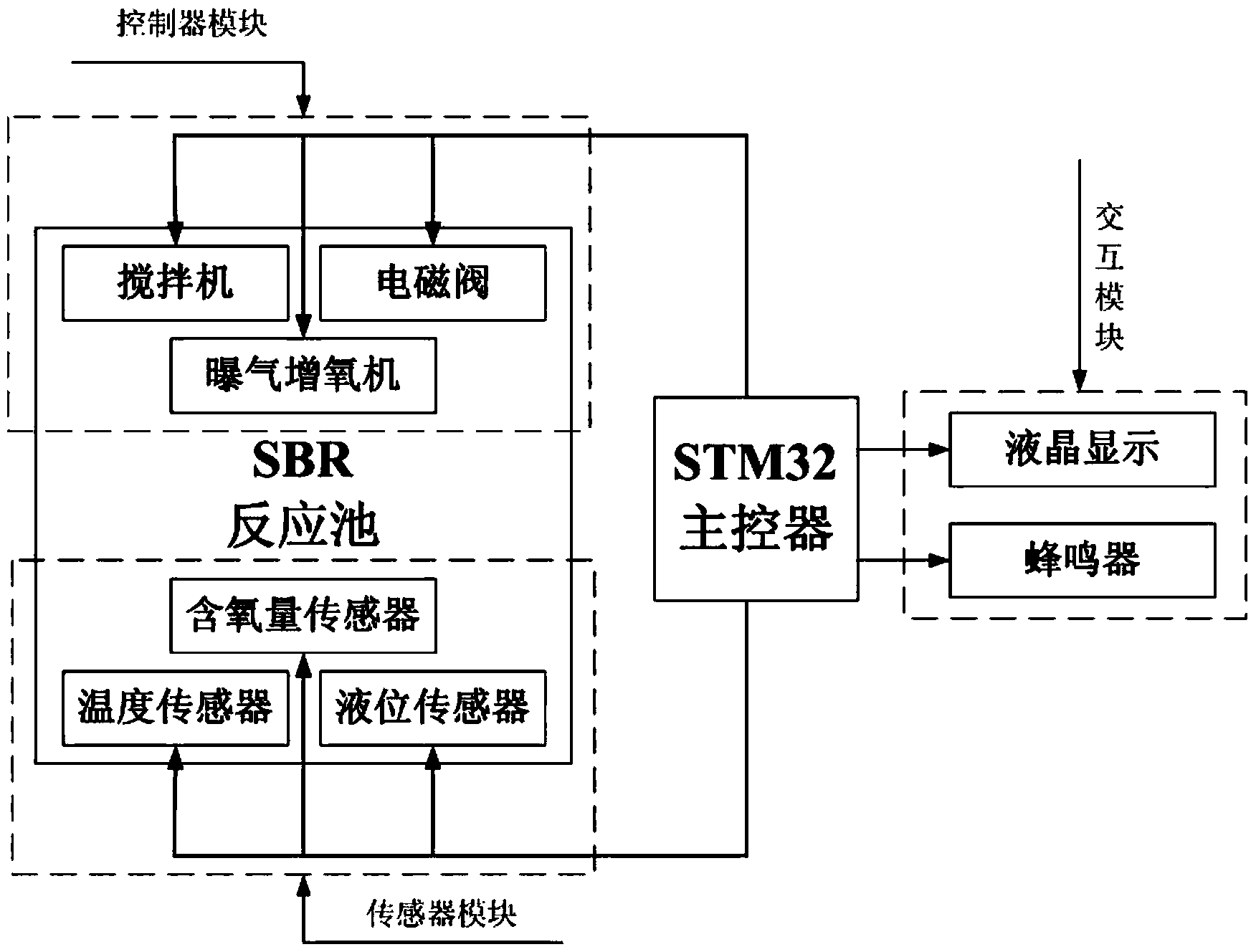

图1是一种基于STM32的SBR污水自动处理系统的结构示意图。
图2是一种基于STM32的SBR污水自动处理系统的控制结构示意图。
具体实施方式：
一种基于STM32的SBR污水自动处理系统，包括STM32主控器、传感器模块、 控制器模块和交互模块;传感器模块包括温度传感器、液位传感器和含氧量传感 器，温度传感器、液位传感器和含氧量传感器三者置于SBR反应池中测量污水的 温度、液位和含氧量参数，三者通过导线与STM32主控器相连;控制器模块包括 电磁阀、曝气增氧机和搅拌电机，曝气增氧机和搅拌电机置于SBR反应池中并通 过导线与STM32主控器连接，电磁阀一端连接各个输送管道的阀门，一端连接 STM32主控器;交互模块包括液晶显示模块和报警模块，液晶显示模块和报警模 块通过导线和STM32主控器连接。
STM32主控器控制电磁阀，生活污水经过格栅机和沉淀池过滤废弃物后进入 SBR反应池，此时JYB-KO-L液位传感器不断监测液位高度。JYB-KO-L液位传感 器是基于所测液体静压与该液体的高度成比例的原理，采用隔离型扩散硅敏感元 件，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号。
当液位达到一定高度时，STM32主控器控制曝气增氧机和搅拌电机工作，利 用SBR反应池中活性污泥的生化特性增加污水中的含氧量和凝絮量，同时污水中 的DS18B20温度传感器和KDS-25B含氧量传感器不断监测污水的含氧量和温度的 变化。
当污水中的含氧量和温度达到规定数值后，STM32主控器控制电磁阀，污水 进入沉淀池。污水在沉淀池中静置、投氯消毒。最后STM32主控器控制电磁阀排 放清水。
以上显示和描述了本实用新型的基本原理和优点特征。本行业的技术人员应 该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是 说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型 还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。 本实用新型要求保护范围由所附的权利要求书及其等效物界定。
