申请日2015.04.24
公开(公告)日2015.08.26
IPC分类号C02F9/02
摘要
本实用新型公开了一种循环型污水过滤装置，包括第一过滤装置，所述第一过滤装置包括第一过滤箱，所述第一过滤箱底部设有进口端和排污管、顶部设有出口端、中部两侧各设有一个出水管，所述出水管分别连接第二过滤装置和第三过滤装置，在所述第一过滤箱顶部两侧设有循环管与第二过滤装置和第三过滤装置连接，在所述出水管上带有循环泵机;所述出口端与所述第四过滤装置连接，在该出口端上带有电磁阀门;所述第一过滤箱内部上端设有第一过滤网、下端设有第二过滤网;所述第二过滤装置包括第二过滤箱，在所述第二过滤箱内设有3层不同网孔规格第三过滤网，所述第三过滤装置包括第三过滤箱，在所述第三过箱网内设有3层不同网孔规格的第四过滤网;所述第四过滤装置包括第四过滤箱，所述第四过滤箱内含有2层活性炭层;本实用新型能够解决现有技术中存在的不足之处，借助循环过滤方式来提高整体的过滤效果。
权利要求书
1.循环型污水过滤装置，其特征在于：包括第一过滤装置，所述第一过滤装置包括第一过滤箱，所述第一过滤箱底部设有进口端和排污管、顶部设有出口端、中部两侧各设有一个出水管，所述出水管分别连接第二过滤装置和第三过滤装置，在所述第一过滤箱顶部两侧设有循环管与第二过滤装置和第三过滤装置连接，在所述出水管上带有循环泵机;所述出口端与所述第四过滤装置连接，在该出口端上带有电磁阀门;所述第一过滤箱内部上端设有第一过滤网、下端设有第二过滤网;所述第二过滤装置包括第二过滤箱，在所述第二过滤箱内设有3层不同网孔规格第三过滤网，所述第三过滤装置包括第三过滤箱，在所述第三过箱网内设有3层不同网孔规格的第四过滤网;所述第四过滤装置包括第四过滤箱，所述第四过滤箱内含有2层活性炭层。
2.根据权利要求1所述循环型污水过滤装置，其特征在于：所述循环管的端口位于所述第一过滤网和第二过滤网之间。
3.根据权利要求1所述循环型污水过滤装置，其特征在于：所述第一过滤网的网孔小于所述第二过滤网的网孔、小于第三过滤网的网孔、小于第四过滤网的网孔。
4.根据权利要求1所述循环型污水过滤装置，其特征在于：所述第二过滤网的网孔大于第三过滤网网孔、大于第四过滤网网孔。
5.根据权利要求1所述循环型污水过滤装置，其特征在于：所述第三过滤网和所述第四过滤网的网孔规格不一致。
6.根据权利要求1所述循环型污水过滤装置，其特征在于：所述第二过滤网下方设有活动设置的过滤球。
7.根据权利要求6所述循环型污水过滤装置，其特征在于：所述过滤球为3-10个。
8.根据权利要求1所述循环型污水过滤装置，其特征在于：在所述循环管上设有电磁阀门。
说明书
循环型污水过滤装置
技术领域
本实用新型涉及一种循环型污水过滤装置。
背景技术
污水处理装置是一种用于处理污水的装置，但是目前市场上的污水处理装置都为普通的过滤式结构，单一的过滤结构过滤效果低，过滤效果不佳，普通的过滤结构不仅处理污水不彻底而且处理污水效率低下，同时这样的处理装置存在市场上因为效果不好很难推广，故此现有的污水处理装置有待改良，满足现有市场的需求。
实用新型内容
本实用新型的目的是为了提供一种循环型污水过滤装置，能够解决现有技术中存在的不足之处，借助循环过滤方式来提高整体的过滤效果。
为实现上述目的，本实用新型的技术方案是：
循环型污水过滤装置，其特征在于：包括第一过滤装置，所述第一过滤装置包括第一过滤箱，所述第一过滤箱底部设有进口端和排污管、顶部设有出口端、中部两侧各设有一个出水管，所述出水管分别连接第二过滤装置和第三过滤装置，在所述第一过滤箱顶部两侧设有循环管与第二过滤装置和第三过滤装置连接，在所述出水管上带有循环泵机;所述出口端与所述第四过滤装置连接，在该出口端上带有电磁阀门;所述第一过滤箱内部上端设有第一过滤网、下端设有第二过滤网;所述第二过滤装置包括第二过滤箱，在所述第二过滤箱内设有3层不同网孔规格第三过滤网，所述第三过滤装置包括第三过滤箱，在所述第三过箱网内设有3层不同网孔规格的第四过滤网;所述第四过滤装置包括第四过滤箱，所述第四过滤箱内含有2层活性炭层。
对本实用新型做进一步优选，所述循环管的端口位于所述第一过滤网和第二过滤网之间。
对本实用新型做进一步优选，所述第一过滤网的网孔小于所述第二过滤网的网孔、小于第三过滤网的网孔、小于第四过滤网的网孔。
对本实用新型做进一步优选，所述第二过滤网的网孔大于第三过滤网网孔、大于第四过滤网网孔。
对本实用新型做进一步优选，所述第三过滤网和所述第四过滤网的网孔规格不一致。
对本实用新型做进一步优选，所述第二过滤网下方设有活动设置的过滤球。
对本实用新型做进一步优选，所述过滤球为3-10个。
对本实用新型做进一步优选，在所述循环管上设有电磁阀门。
与现有技术相比较，本实用新型的有益效果：
本实用新型包括第一过滤装置，所述第一过滤装置包括第一过滤箱，所述第一过滤箱底部设有进口端和排污管、顶部设有出口端、中部两侧各设有一个出水管，所述出水管分别连接第二过滤装置和第三过滤装置，在所述第一过滤箱顶部两侧设有循环管与第二过滤装置和第三过滤装置连接，在所述出水管上带有循环泵机;所述出口端与所述第四过滤装置连接，在该出口端上带有电磁阀门;所述第一过滤箱内部上端设有第一过滤网、下端设有第二过滤网;所述第二过滤装置包括第二过滤箱，在所述第二过滤箱内设有3层不同网孔规格第三过滤网，所述第三过滤装置包括第三过滤箱，在所述第三过箱网内设有3层不同网孔规格的第四过滤网;所述第四过滤装置包括第四过滤箱，所述第四过滤箱内含有2层活性炭层;借此本实用新型通过第一过滤装置、第二过滤装置和第三过滤装置进行循环过滤，内部含有8个过滤网，其上的网孔规格不一，故此能够将污水中不同的杂质都去除，提高了污水在循环过滤中进行杂质去除。等到循环过滤好之后，再将污水引到第四过滤装置中，其内部的活性炭层能够吸附色素和剩余的杂质，本实用新型整体循环过滤效率高，过滤效果好。
由上可知，本实用新型能够解决现有技术中存在的不足之处，借助循环过滤方式来提高整体的过滤效果。

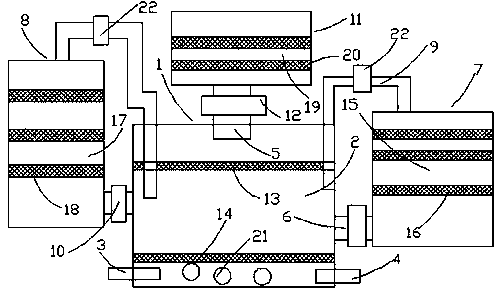

为了进一步解释本实用新型的技术方案，下面通过具体实施例来对本实用新型进行详细阐述。
