申请日2015.04.25
公开(公告)日2015.09.30
IPC分类号C02F9/04
摘要
本实用新型公开了一种多级循环污水处理设备，所述过滤装置设置在污水处理本体内，所述控制装置设置在污水处理本体的左侧中部，所述手推把手设置在污水处理本体的右侧中部，所述入水口设置在污水处理本体的顶部右侧，所述漏水报警器设置在循环管道上，所述水质检测器设置在过滤装置的底部，所述水质检测器的进水口通过管道与过滤装置连接，所述水质检测器的出水口通过管道与循环水泵连接，所述循环水泵与过滤装置通过循环管道连接，所述出水口设置在污水处理本体的右侧下部，所述水质检测器、循环水泵、漏水报警器均与控制装置电性连接，所述移动装置设置在污水处理本体底部。该多级循环污水处理设备体积小，投资小，安装方便，污水转化率高。
权利要求书

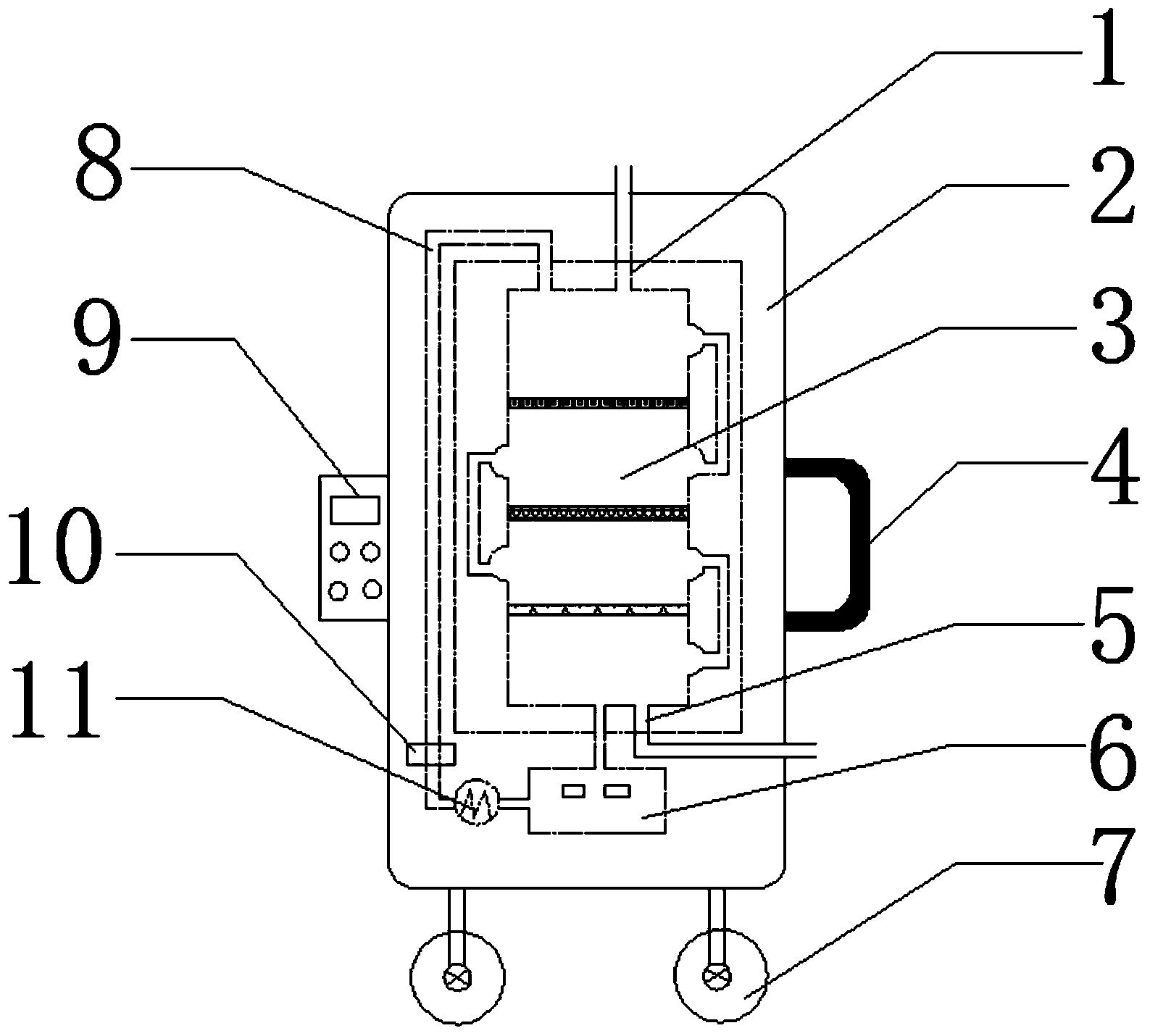

1.一种多级循环污水处理设备，包括污水处理本体(2)、过滤装 置(3)、入水口(1)、出水口(5)、水质检测器(6)、循环水泵(11)、循 环管道(8)、手推把手(4)、控制装置(9)、漏水报警器(10)、移动装 置(7)，其特征在于：所述过滤装置(3)设置在污水处理本体(2)内， 所述控制装置(9)设置在污水处理本体(2)的左侧中部，所述手推把手 (4)设置在污水处理本体(2)的右侧中部，所述入水口(1)设置在污水 处理本体(2)的顶部右侧，所述入水口(1)通过管道连接过滤装置(3) 的顶部，所述漏水报警器(10)设置在循环管道(8)上，所述水质检测 器(6)设置在过滤装置(3)的底部，所述水质检测器(6)的入水口(1) 通过管道与过滤装置(3)连接，所述水质检测器(6)的出水口通过管道 与循环水泵(11)连接，所述循环水泵(11)与过滤装置(3)通过循环管 道(8)连接，所述出水口(5)设置在污水处理本体(2)的右侧下部，所 述出水口(5)通过管道连接过滤装置(3)的底部，所述水质检测器(6)、 循环水泵(11)、漏水报警器(10)均与控制装置(9)电性连接，所述移 动装置(7)设置在污水处理本体(2)底部。
2.根据权利要求1所述的一种多级循环污水处理设备，其特征 在于：所述控制装置(9)内设置有语音播报器。
3.根据权利要求1所述的一种多级循环污水处理设备，其特征 在于：所述过滤装置(3)为四级过滤器。
4.根据权利要求3所述的一种多级循环污水处理设备，其特征 在于：所述四级过滤器中第一级过滤器为砂滤过滤器，所述第二级过 滤器为活性炭过滤器，所述第三级过滤器为阳离子树脂交换过滤器， 所述第四级过滤器为臭氧消毒过滤器，所述四级过滤器依次串联。
说明书
一种多级循环污水处理设备
技术领域
本实用新型涉及一种污水处理器技术领域，具体为一种多级循环 污水处理设备。
背景技术
对于工用和民用污水的处理，一种传统的处理工艺是：将排出的 污水通过沉淀池、平流池、过滤装置、浓缩池、泥水分离装置等来完 成污水处理的全过程，其中沉淀池是将污水在池中自然沉淀，使污水 中的污物沉淀在池中底部，从而便于收集，但这种工艺设备的话占地 面积大，建设费用高，设备投资大，运行成本高，因此需要一种体积 小，建设费用低，操作方便，环保经济的多级循环污水处理设备。
实用新型内容
本实用新型的目的在于提供一种多级循环污水处理设备，以解决 上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种多级循环 污水处理设备，包括污水处理本体、过滤装置、入水口、出水口、水 质检测器、循环水泵、循环管道、手推把手、控制装置、漏水报警器、 移动装置，所述过滤装置设置在污水处理本体内，所述控制装置设置 在污水处理本体的左侧中部，所述手推把手设置在污水处理本体的右 侧中部，所述入水口设置在污水处理本体的顶部右侧，所述入水口通 过管道连接过滤装置的顶部，所述漏水报警器设置在循环管道上，所 述水质检测器设置在过滤装置的底部，所述水质检测器的进水口通过 管道与过滤装置连接，所述水质检测器的出水口通过管道与循环水泵 连接，所述循环水泵与过滤装置通过循环管道连接，所述出水口设置 在污水处理本体的右侧下部，所述出水口通过管道连接过滤装置的底 部，所述水质检测器、循环水泵、漏水报警器均与控制装置电性连接， 所述移动装置设置在污水处理本体底部。
优选的，所述控制装置内设置有语音播报器。
优选的，所述过滤装置为四级过滤器。
优选的，所述四级过滤器中第一级过滤器为砂滤过滤器，所述第 二级过滤器为活性炭过滤器，所述第三级过滤器为阳离子树脂交换过 滤器，所述第四级过滤器为臭氧消毒过滤器，所述四级过滤器依次串 联。
与现有技术相比，本实用新型的有益效果是：该多级循环污水处 理设备体积小，投资小，安装方便，污水转化率高。采用水质检测器 检测处理后的污水，若处理后的污水检测不达标，控制装置开启循环 水泵使未达标的水通过循环管道再次进入过滤装置，直至水质达到要 求可通过出水口放出，并且控制装置中安装有语音播报器，可以使相 关人员随时了解水质情况，设置的漏水报警器可以及时提醒人员关闭 污水处理设备，避免漏水造成污水处理设备的损坏，设置的手推把手 可以轻松的移动污水处理器，十分的便捷。
