申请日2015.04.24
公开(公告)日2015.08.12
IPC分类号B01D35/02; C02F9/02; B01D29/50
摘要
本实用新型公开了一种纺织污水过滤管道，包括主管道，主管道连接有分管道，主管道连接有支管道，主管道、分管道以及支管道的连接位置设有过滤壳，主管道的端部设有进液环，进液环内设有第一过滤网，分管道的端部设有第一出液环，第一出液环内设有第二过滤网，支管道的端部设有第二出液环，第二出液环内设有第三过滤网,本实用新型可以与污水输送管道对接，污水可以实现多级过滤，方便过滤后的水源的回收利用。
权利要求书
1.一种纺织污水过滤管道，包括主管道，其特征在于：主管道连接有分管道，主管道连接有支管道，主管道、分管道以及支管道的连接位置设有过滤壳，主管道的侧壁设有取物口，主管道的端部设有进液环，进液环内设有第一过滤网，第一过滤网的中间位置向内凹陷，分管道的端部设有第一出液环，第一出液环内设有第二过滤网，第二过滤网的中间位置向内凹陷，支管道的端部设有第二出液环，第二出液环内设有第三过滤网，第三过滤网的中间位置向内凹陷，过滤壳内设有内壳体，内壳体与过滤壳之间设有过滤网球，过滤网球为微孔质结构，主管道的管径比分管道的管径大，主管道的管径比支管道的管径大，分管道与支管道的管径相同;主管道与分管道呈直线布置，分管道与支管道呈V型形状布置;过滤壳的内表面设有过滤膜。
2.根据权利要求1所述的纺织污水过滤管道，其特征在于：进液环与主管道为一体结构。
3.根据权利要求1所述的纺织污水过滤管道，其特征在于：第一出液环与分管道为一体结构。
4.根据权利要求1所述的纺织污水过滤管道，其特征在于：支管道与第二出液环为一体结构。
5.根据权利要求1所述的纺织污水过滤管道，其特征在于：过滤网球为球形形状。
说明书
一种纺织污水过滤管道
技术领域
本实用新型涉及一种过滤管道，具体涉及一种纺织污水过滤管道。
背景技术
管道过滤器，液压术语，是液压系统中用于管路部分的过滤器。管道过滤器是管道输送过程中涉及到的过滤器。管道过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质，使机器设备(包括压缩机、泵等)、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。当液体通过筒体进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，清洗后重新装入即可。因此，使用维护极为方便。现有的管道不方便对污水进行排放，也不方便对污水进行过滤处理，且实现回收再利用。
实用新型内容
针对现有技术存在的不足，本实用新型提供了一种可以与污水输送管道对接，污水可以实现多级过滤，方便过滤后的水源的回收利用的纺织污水过滤管道。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：
一种纺织污水过滤管道，包括主管道，主管道连接有分管道，主管道连接有支管道，主管道、分管道以及支管道的连接位置设有过滤壳，主管道的侧壁设有取物口，主管道的端部设有进液环，进液环内设有第一过滤网，第一过滤网的中间位置向内凹陷，分管道的端部设有第一出液环，第一出液环内设有第二过滤网，第二过滤网的中间位置向内凹陷，支管道的端部设有第二出液环，第二出液环内设有第三过滤网，第三过滤网的中间位置向内凹陷，过滤壳内设有内壳体，内壳体与过滤壳之间设有过滤网球，过滤网球为微孔质结构，主管道的管径比分管道的管径大，主管道的管径比支管道的管径大，分管道与支管道的管径相同;主管道与分管道呈直线布置，分管道与支管道呈V型形状布置;过滤壳的内表面设有过滤膜。
进一步地，所述进液环与主管道为一体结构。
进一步地，所述第一出液环与分管道为一体结构。
进一步地，所述支管道与第二出液环为一体结构。
进一步地，所述过滤网球为球形形状。

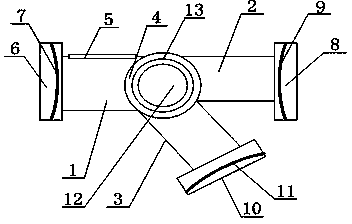

本实用新型的有益效果：该过滤管道可以与污水输送管道对接，污水可以通过第一过滤网实现一级过滤，通过过滤壳内的过滤网球实现二级过滤，过滤处理后的水源则从分管道流出，也可以从支管道流出，再通过第二过滤网进行过滤，或再通过第三过滤网进行过滤，方便过滤后的水源的回收利用。
