申请日2015.08.06
公开(公告)日2015.11.25
IPC分类号B01D36/02; B01D36/04
摘要
一种可远程控制的除尘路灯用污水过滤、循环系统，包括远程控制端及污水净化装置，远程控制端包括控制平台;控制平台可完成对污水净化装置和路灯的监控，及污水净化装置和路灯的远程控制;所述污水净化装置包括外罩;外罩内设有一级过滤池及二级沉淀净化池;排污管道与一级过滤池连接;排污管道与一级过滤池的连接处设有活性炭滤层;一级过滤池的下方为二级沉淀净化池，其连接处设有过滤斗，所述过滤斗的两端均设有过滤棉。本发明能在远程控制的微机上进行显示和监控，具有远程操控功能，本发明可安装在路灯灯杆上，其外形形状内部为污水净化循环装置，外罩表面还可根据需要进行美化或广告宣传用，美观方便，适于市场推广。
权利要求书

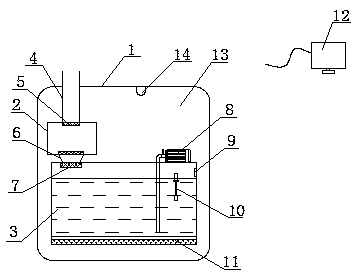

1.一种可远程控制的除尘路灯用污水过滤、循环系统，包括远程控制端(12)及污水净化装置(13)，其特征是：所述远程控制端(12)包括控制平台，所述控制平台包括监控系统及执行系统;所述监控系统控制有污水净化装置(13)的监控装置(14)及路灯的监控装置;所述执行系统控制有污水净化装置(13)的控制系统及路灯的远程控制;所述污水净化装置(13)包括外罩(1)，外罩(1)内安装有监控装置(14);外罩(1)内设有一级过滤池(2)及二级沉淀净化池(3);排污管道(4)穿过外罩(1)，与一级过滤池(2)连接;排污管道(4)与一级过滤池(2)的连接处设有活性炭滤层(5);一级过滤池(2)的下方为二级沉淀净化池(3);二级沉淀净化池(3)与一级过滤池(2)的连接处设有过滤斗(6)，所述过滤斗(6)的两端均设有过滤棉(7);二级沉淀净化池(3)上设有高压水泵(8)，高压水泵(8)的抽水管伸入二级沉淀净化池(3)内;所述二级沉淀净化池(3)设有进水管道(9)，进水管道(9)与水网连接。
2.根据权利要求1所述的一种可远程控制的除尘路灯用污水过滤、循环系统，其特征是：监控装置(14)与控制平台的监控系统连接。
3.根据权利要求1所述的一种可远程控制的除尘路灯用污水过滤、循环系统，其特征是：所述二级沉淀净化池(3)的底部设有净化层(11)。
4.根据权利要求3所述的一种可远程控制的除尘路灯用污水过滤、循环系统，其特征是：所述二级沉淀净化池(3)设有液位控制器(10)。
5.根据权利要求4所述的一种可远程控制的除尘路灯用污水过滤、循环系统，其特征是：所述进水管道(9)与雨水收集池连接。
说明书
一种可远程控制的除尘路灯用污水过滤、循环系统
技术领域
本发明涉及一种污水净化系统，具体涉及一种可远程控制的除尘路灯用污水过滤、循环系统。
背景技术
近来雾霾问题日益严重，引起民众对空气质量的担忧，尤其当风大或干燥的季节，空气中的扬尘容易扩散，不仅给市民出行带来不便，且会造成空气污染。现有技术中的空气净化器多针对室内使用设计，没有针对室外场所尤其是空气扬尘和雾霾的净化装置，经过观察，传统路灯除了灯头部分用于照明外，灯杆部分是闲置的，完全可以利用起来，增加空气净化装置，对于减少扬尘和雾霾污染很有用处。如申请号201510070744.5公开的一种能消除扬尘、雾霾的路灯，在现有结构上做了改进，即可对空气进行净化，但这种经改进后的路灯，其空气净化装置所使用后的污水一般为直接排入污水管道，不能循环使用，造成资源浪费，目前市场上没有专用于路灯的污水净化循环利用系统。
发明内容
针对上述问题，本发明提供了一种可远程控制的除尘路灯用污水过滤、循环系统。
本发明是通过以下技术方案实现的：一种可远程控制的除尘路灯用污水过滤、循环系统，包括远程控制端及污水净化装置，所述远程控制端包括控制平台;控制平台包括监控系统及执行系统;所述监控系统控制有污水净化装置的监控装置及路灯的监控装置;所述执行系统控制有污水净化装置的控制及路灯的远程控制;所述污水净化装置包括外罩，外罩内安装有监控装置，监控装置与控制平台连接;外罩内设有一级过滤池及二级沉淀净化池;排污管道穿过外罩，与一级过滤池连接;排污管道与一级过滤池的连接处设有活性炭滤层;一级过滤池的下方为二级沉淀净化池;二级沉淀池与一级过滤池的连接处设有过滤斗，所述过滤斗的两端均设有过滤棉;二级沉淀净化池上设有高压水泵，高压水泵的抽水管伸入二级沉淀净化池内;所述二级沉淀净化池设有进水管道，进水管道与水网连接;所述二级沉淀净化池设有液位控制器。
进一步的，所述二级沉淀净化池的底部设有净化层。
优选的，进水管道与雨水收集池连接，过滤池的补水先使用收集的雨水，不能收集雨水时，再用市政地下水补充水量。
该发明的有益之处是：本发明能在远程控制的微机上显示和监控路灯的工作情况、雾霾和扬尘工作系统的工作情况、污水循环系统的工作情况，对异常报警、对正常显示和监控，可以远程实现路灯开启时间的设定、雾霾和扬尘消除系统的开启和开启时间的设定，能对喷雾降尘系统的进行开启和设定，本发明结构简单，可安装在路灯灯杆上，其外形形状如现有广告牌，内部为污水净化循环装置，外罩表面还可根据需要进行美化或广告宣传用，美观方便，适于市场推广。
