申请日2015.04.24
公开(公告)日2015.07.29
IPC分类号F25D3/12
摘要
本发明公开了一种废水冷却装置，它主要包括冷却室、输液主管、第一干冰室、第二干冰室、抽气风机一、抽气风机二以及输出主管。所述冷却室的上部位连接安装有一个干冰室以及一个抽气风机，所述冷却室的下部位安装有一个干冰室以及一个抽气风机，所述冷却室的一侧安装有输液主管，所述冷却室的另一侧安装有输出主管，所述冷却室内部安装有9根冷却管。本发明设备结构简单，是将化工生产排放的热液进行冷却再排到空气中，冷却效果好，操作方便。
权利要求书

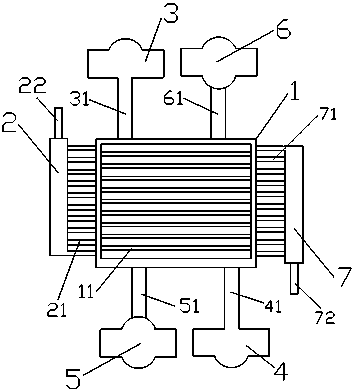

1.一种废水冷却装置，它主要包括冷却室、输液主管、第一干冰室、第二干冰室、抽气风机一、抽气风机二以及输出主管，其特征在于：所述冷却室的上部位连接安装有一个干冰室以及一个抽气风机，分别为第一干冰室以及抽气风机二，第一干冰室通过第一输气管与冷却室连通，抽气风机二通过抽气管二与冷却室连通，所述冷却室的下部位安装有一个干冰室以及一个抽气风机，分别为抽气风机一以及第二干冰室，抽气风机一通过抽气管一与冷却室连通，第二干冰室通过第二输气管与冷却室连通，所述冷却室的一侧安装有输液主管，输液主管与冷却室之间设置有10根输液支管，输液主管上方安装有一根进液管，所述冷却室的另一侧安装有输出主管，输出主管与冷却室之间设置有10根输出支管，所述输出主管下方安装有一根出气管，所述冷却室内部安装有9根冷却管。
说明书
一种废水冷却装置
技术领域
本发明属于化工领域，尤其涉及一种废水冷却装置。
背景技术
化工领域内优质冷却器是换热设备的一类，用以冷却流体或者气体。通常用水或空气为冷却剂以除去热量。现在，有一种冷却装置，专用于对液体进行冷却的设备，可以广泛应用于化工领域内。
发明内容
本发明的目的是提供一种将化工生产后产生的费热液进行冷却的废水冷却装置。
本发明是采取以下技术方案来实现的：一种废水冷却装置，它主要包括冷却室、输液主管、第一干冰室、第二干冰室、抽气风机一、抽气风机二以及输出主管，所述冷却室的上部位连接安装有一个干冰室以及一个抽气风机，分别为第一干冰室以及抽气风机二，第一干冰室通过第一输气管与冷却室连通，抽气风机二通过抽气管二与冷却室连通，所述冷却室的下部位安装有一个干冰室以及一个抽气风机，分别为抽气风机一以及第二干冰室，抽气风机一通过抽气管一与冷却室连通，第二干冰室通过第二输气管与冷却室连通，所述冷却室的一侧安装有输液主管，输液主管与冷却室之间设置有10根输液支管，输液主管上方安装有一根进液管，所述冷却室的另一侧安装有输出主管，输出主管与冷却室之间设置有10根输出支管，所述输出主管下方安装有一根出气管，所述冷却室内部安装有9根冷却管。
综上所述本发明具有以下有益效果：本发明设备结构简单，是将化工生产排放的热液进行冷却再排到空气中，冷却效果好，操作方便。
