申请日2015.06.29
公开(公告)日2015.10.07
IPC分类号B63B29/16
摘要
本实用新型涉及一种新型船舶污水管的吸口装置，包括污水管、具有吸口的浮力板和能伸缩的软管，该软管一端与污水管的入口连接，另一端与浮力板的吸口连接。该新型船舶污水管的吸口装置可以通过伸缩软管等效增长污水管的长度，从而在不同深度的污水井中操作时，能够通过伸缩软管使得浮力板最终尽量贴近舱底位置的水面，以达到排尽污水的目的，无需后续的人工清理工作，大大提供了排污的工作效率。
权利要求书

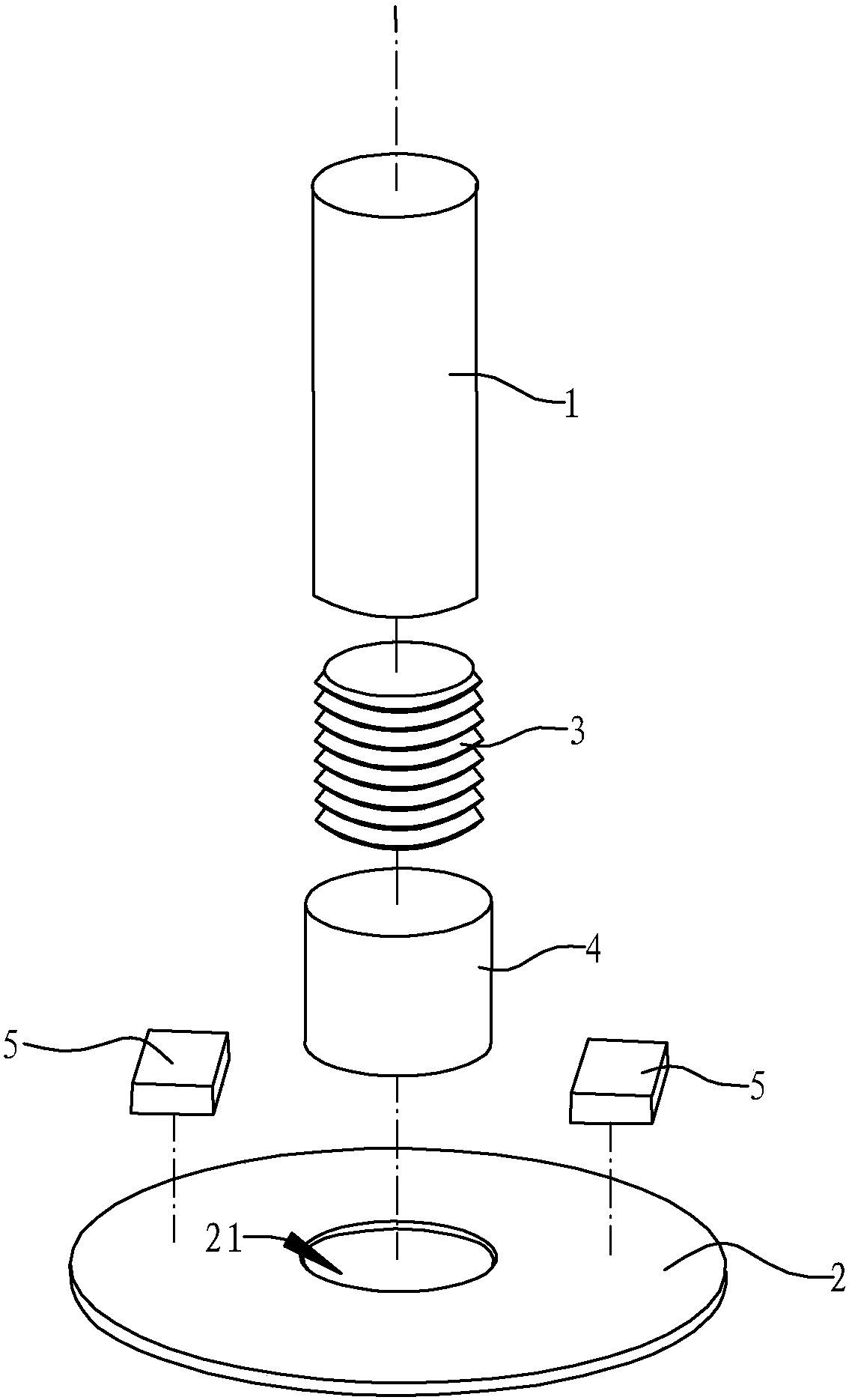

1.一种新型船舶污水管的吸口装置，包括污水管(1)，其特征在于：还包括一具有 吸口(21)的浮力板(2)及能伸缩的软管，该软管(3)一端与污水管(1)的入口连接，另一端与 所述浮力板(2)的吸口(21)连接。
2.根据权利1所述的新型船舶污水管的吸口装置，其特征在于：所述浮力板(2)对 应吸口(21)设置有一限位筒(4)，所述的软管(3)位于该限位筒(4)内。
3.根据权利要求1所述的新型船舶污水管的吸口装置，其特征在于：所述浮力板 (2)的上端面上相对分布设置有两个按压块(5)。
4.根据权利要求1～3任一权利要求所述的新型船舶污水管的吸口装置，其特征在 于：所述浮力板(2)为圆形的浮力板(2)，所述吸口(21)设置在圆形浮力板(2)的中心。
说明书
新型船舶污水管的吸口装置
技术领域
本实用新型涉及排污技术领域，具体涉及一种新型船舶污水管的吸口装置。
背景技术
船舶污水管系为散货船舶必备管系之一，主要承担排出船舶货舱货物积水、舱壁冷 凝水等功能。船舶污水管系通常包括污水井、吸口装置、管道、泵、阀等，管道的一端 连接吸口装置，管道的另一端连接泵，管道上设置有各种阀。船舶备舱时，污水井要求 干净、干燥，为了达到该要求，需要将污水井内的污水尽量排尽。
传统的吸口装置为一直筒状的管体，抽吸污水时，将吸口装置伸入到污水井中，并 与污水井底板保持4-6cm间隙以抽吸污水，污水最终经泵排出。如此污水井底部的污水 则很难抽吸干净，无法做到排尽污水井内污水的要求。后期还需要人钻进污水井内用橡 皮包住吸口装置尽量多排出污水井污水，最后再采用人工勺水、海绵吸水方式将污水吸 进桶内，用吊机或人拉的方式排到舱外。这种做法往往导致船员清污强度大，工作效率 低，操作存在安全隐患等缺点。
实用新型内容
本实用新型所要解决的技术问题是针对上述现有技术提供一种长度可调的新型船 舶污水管的吸口装置。
本实用新型解决上述问题所采用的技术方案为：一种新型船舶污水管的吸口装置， 包括污水管，其特征在于：还包括一具有吸口的浮力板及能伸缩的软管，该软管一端与 污水管的入口连接，另一端与所述浮力板的吸口连接。
为了防止软管在工作时摆动影响排污效率，所述浮力板对应吸口设置有一限位筒， 所述的软管位于该限位筒内。
为了方便按压浮力板，所述浮力板的上端面上相对分布设置有两个按压块。
优选地，所述浮力板为圆形的浮力板，所述吸口设置在圆形浮力板的中心。
与现有技术相比，本实用新型的优点在于：该新型船舶污水管的吸口装置可以通过 伸缩软管等效增长污水管的长度，从而在不同深度的污水井中操作时，能够通过伸缩软 管使得浮力板最终尽量贴近舱底位置的水面，以达到排尽污水的目的，无需后续的人工 清理工作，大大提供了排污的工作效率。
