申请日2015.03.31
公开(公告)日2015.07.22
IPC分类号C02F9/04; B22D11/055
摘要
本实用新型涉及一种结晶器冷却水处理系统，软水处理器的出口分别通过管道连接冷水池和配药装置的入口，氮气罐的出口分别通过管道连接冷水池热水池的入口，冷水池的入口通过管道与换热器的出口连接，热水池的出口经管道通过热水泵连接换热器;配药装置的出口经管道连接加药泵的入口后进入冷水池;冷水泵的入口通过管道与冷水池的出口连接，冷水泵的出口经管道通过过滤器连接连铸结晶器，连铸结晶器的出口通过管道分别连接热水池和水质分析装置。本实用新型解决碳钢管道氧腐蚀，提高管道寿命和杜绝管道因腐蚀的爆裂事故;基本消除输送管道内和结晶器铜管粘附的黏附物，特别是在结晶器铜管的附着，杜绝铜管内部冷却不均，避免产生铸坯质量事故。

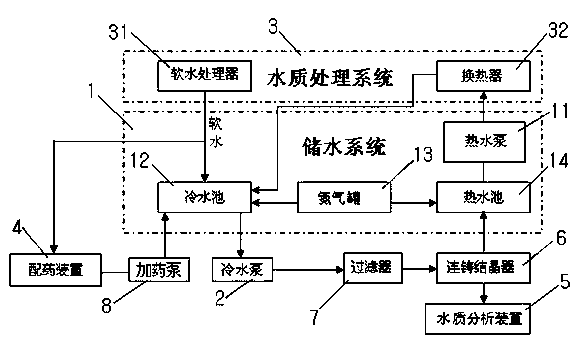

摘要附图
权利要求书
1.一种结晶器冷却水处理系统，包括储水系统和水质处理系统，其特征在于，所述储水系统由热水泵、冷水池、氮气罐和热水池组成;所述水质处理系统由软水处理器和换热器组成;软水处理器的出口分别通过管道连接冷水池和配药装置的入口，氮气罐的出口分别通过管道连接冷水池热水池的入口，冷水池的入口通过管道与换热器的出口连接，热水池的出口经管道通过热水泵连接换热器;配药装置的出口经管道连接加药泵的入口后进入冷水池;冷水泵的入口通过管道与冷水池的出口连接，冷水泵的出口经管道通过过滤器连接连铸结晶器，连铸结晶器的出口通过管道分别连接热水池和水质分析装置。
2.根据权利要求1所述的结晶器冷却水处理系统，其特征在于，所述冷水池和所述热水池均为密封容器。
说明书
一种结晶器冷却水处理系统
技术领域
本实用新型涉及水处理技术，具体地说是涉及冶金行业连铸机结晶器冷却水的处理系统。
背景技术
冶金行业的连铸机结晶器用水，基本存在在结晶器铜管内表面附着含铁、钙等化合物质(黏附物、结垢物等)，或输送管道有腐蚀，特别是点腐蚀等缺陷困惑。结晶器铜管内表面附着物会降低结晶器铜管内钢水换热效果，影响铸坯的冶金效果乃至影响铸坯质量;管道的腐蚀又严重影响输送管道寿命，甚至产生不均匀腐蚀爆裂管道造成生产事故等问题。
通常结晶器水管道是碳钢管道，采取的是中性水质，其处理工艺基本为：软水(补充)→冷水池→连铸机结晶器铜管→热水池→冷却塔→冷水池。这种水处理工艺最大缺点是存在管道氧腐蚀和结晶器铜管内壁生成黏附物影响钢水传热效果。
实用新型内容
本实用新型的所要解决的技术问题是，提供一种改进的结晶器冷却水的处理系统，通过采取对管道清洗、镀膜，对水质保护、过滤等不同方法处理手段，形成处理流程，最后实现基本消除管道氧腐蚀，又控制结晶器铜管结垢。
本实用新型采取以下技术方案实现上述目的。一种结晶器冷却水处理系统，包括储水系统和水质处理系统，其特征在于，所述储水系统由热水泵、冷水池、氮气罐和热水池组成;所述水质处理系统由软水处理器和换热器组成;软水处理器的出口分别通过管道连接冷水池和配药装置的入口，氮气罐的出口分别通过管道连接冷水池热水池的入口，冷水池的入口通过管道与换热器的出口连接，热水池的出口经管道通过热水泵连接换热器;配药装置的出口经管道连接加药泵的入口后进入冷水池;冷水泵的入口通过管道与冷水池的出口连接，冷水泵的出口经管道通过过滤器连接连铸结晶器，连铸结晶器的出口通过管道分别连接热水池和水质分析装置。
所述冷水池和所述热水池均为密封容器。
本实用新型的优点在于，解决碳钢管道氧腐蚀，提高管道寿命和杜绝管道因腐蚀的爆裂事故;基本消除输送管道内和结晶器铜管粘附的黏附物(结垢)，特别是在结晶器铜管的附着，杜绝铜管内部冷却不均，避免产生铸坯质量事故。
