申请日2015.03.28
公开(公告)日2015.07.22
IPC分类号G05D27/02
摘要
本实用新型公开了一种污水离心泵的监测系统，其特征在于：包括多个前端检测单元和后端监测单元，所述多个前端检测单元均包括AT91SAM9G45微处理器和与AT91SAM9G45微处理器连接的电压检测模块、电流检测模块、温度检测模块、液位检测模块、继电器状态检测模块、环境温湿度检测模块、人机交互模块、GPRS模块，所述人机交互模块包括按键和液晶显示屏，所述后端监测单元包括相互连接的监测中心硬件和网络通信机，所述多个前端检测单元和后端监测单元均连接有供电电源，所述多个前端检测单元均通过GPRS模块连接互联网与后端监测单元通信连接。本实用新型实现远程监测离心泵，利于及时发现维护离心泵。

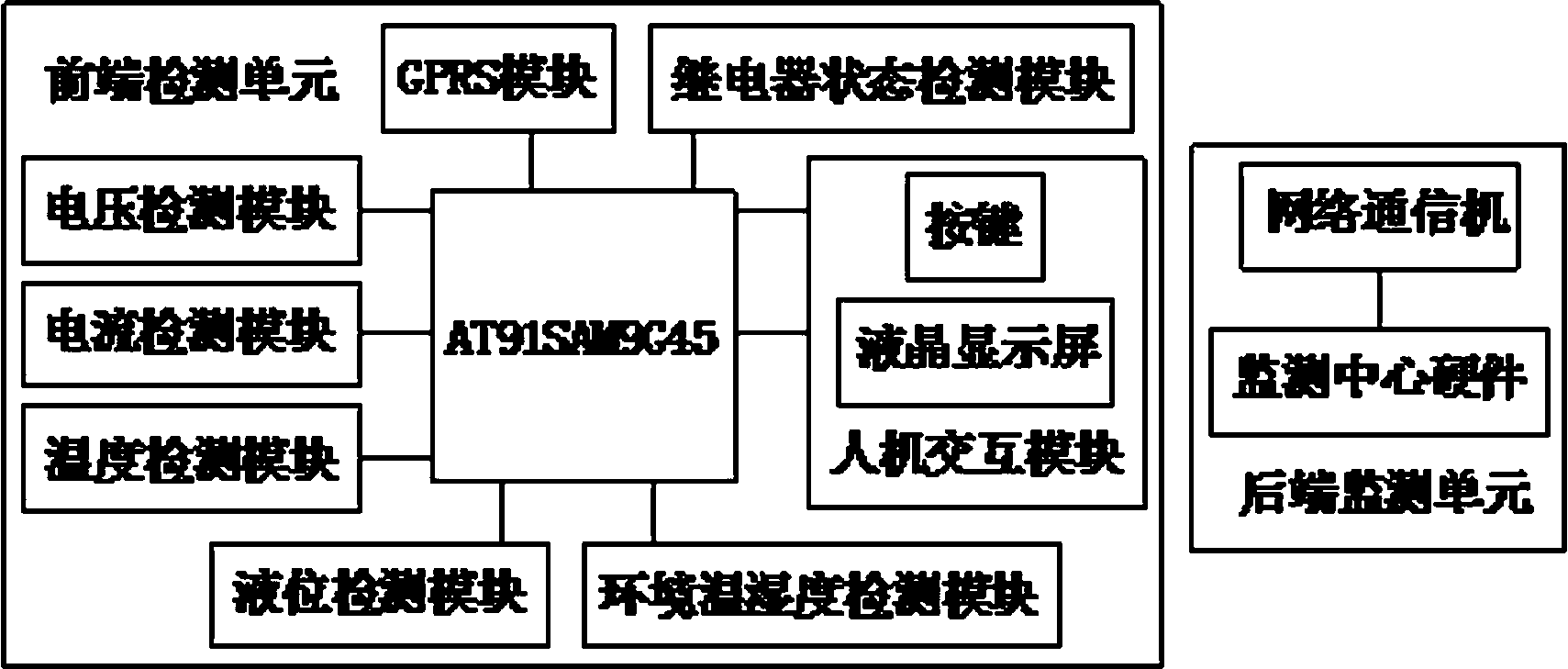

摘要附图
权利要求书
1.一种污水离心泵的监测系统，其特征在于：包括多个前端检测单元和后端监测单元，所述多个前端检测单元均包括AT91SAM9G45微处理器和与AT91SAM9G45微处理器连接的电压检测模块、电流检测模块、温度检测模块、液位检测模块、继电器状态检测模块、环境温湿度检测模块、人机交互模块、GPRS模块，所述人机交互模块包括按键和液晶显示屏，所述后端监测单元包括相互连接的监测中心硬件和网络通信机，所述多个前端检测单元和后端监测单元均连接有供电电源，所述多个前端检测单元均通过GPRS模块连接互联网与后端监测单元通信连接。
说明书
一种污水离心泵的监测系统
技术领域
本实用新型涉及一种污水离心泵的监测系统。
背景技术
生活生产中需要大量的离心泵站污水抽到处理厂处理。目前，污水离心泵大都通过人工进行检查，耗费大量人物力，同时离心泵损坏后才发现，造成维护不及时，给生活生产带来不便。
发明内容
针对上述现有技术的不足之处，本实用新型提供一种污水离心泵的监测系统。
为了实现上述目的，本实用新型采用的技术方案是：
本实用新型所述一种污水离心泵的监测系统，其特征在于：包括多个前端检测单元和后端监测单元，所述多个前端检测单元均包括AT91SAM9G45微处理器和与AT91SAM9G45微处理器连接的电压检测模块、电流检测模块、温度检测模块、液位检测模块、继电器状态检测模块、环境温湿度检测模块、人机交互模块、GPRS模块，所述人机交互模块包括按键和液晶显示屏，所述后端监测单元包括相互连接的监测中心硬件和网络通信机，所述多个前端检测单元和后端监测单元均连接有供电电源，所述多个前端检测单元均通过GPRS模块连接互联网与后端监测单元通信连接。
与现有技术相比，本实用新型的有益效果：
本实用新型所述一种污水离心泵的监测系统，前端检测单元定时检测处理存储离心泵的电压、电流、温度、泵内的液位、继电器的状态信息及泵站环境的温湿度，并定时通过GPRS模块连接互联网将数据传输监测数据库，后端监测单元通过分析数据库及时发现离心泵的故障，达到远程监测离心泵的目的。该系统实现远程监测离心泵，利于及时发现维护离心泵。
