申请日2015.08.05
公开(公告)日2016.01.06
IPC分类号C02F3/02
摘要
本实用新型公开了一种污水好氧发酵处理装置，包括：主发酵罐、辅发酵罐、第一泵、第二泵、管道粉碎机、环形传热介质层、第一螺旋杆、第一电机、固液分离机、水质监测元件、第一阀门、第二阀门、第三阀门、第四阀门、收集槽、在线混合器、PH检测装置和测温装置。该污水好氧发酵处理装置氧气利用率高且可循环式发酵，抑制泡沫逃液，提高污水处理的效果，实现对污水的彻底发酵。
权利要求书

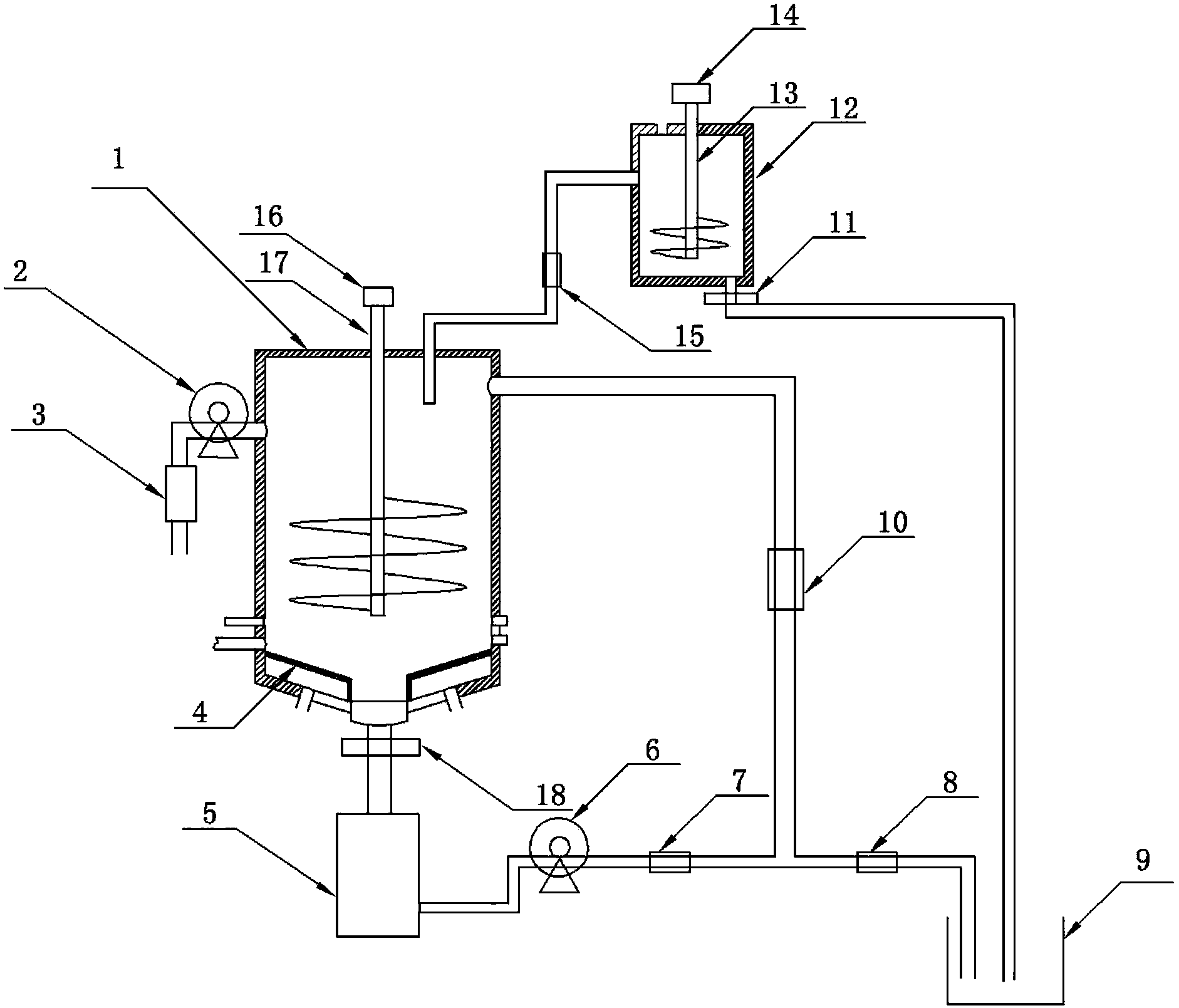

1.一种污水好氧发酵处理装置，其特征在于，包括：主发酵罐、辅发酵罐、第一泵、第二泵、管道粉碎机、环形传热介质层、第一螺旋杆、第一电机、固液分离机、水质监测元件、第一阀门、第二阀门、第三阀门、第四阀门、收集槽、在线混合器、pH检测装置和测温装置;
所述主发酵罐为圆柱形密闭腔体;所述第一螺旋杆的一端与第一电机相连，所述第一螺旋杆的另一端从主发酵罐的顶端深入主发酵罐内;所述主发酵罐的顶端设有第一排气口;所述主发酵罐的一侧从上至下依次设置有进水口、测温装置和第一进气口，所述进水口、第一泵、管道粉碎机从上至下依次连接;所述主发酵罐的另一侧从上至下依次设置有循环进水口、pH检测装置和pH调控口;所述主发酵罐的罐底为圆底，所述环形传热介质层和部分所述罐底组成一个密闭的环形传热介质腔体，在所述环形传热介质腔体的底端对称开有传热介质进口和传热介质出口;在所述罐底的中心位置设有一排污口，所述排污口上设有第四阀门;
所述排污口与固液分离机管路相连，所述固液分离机、第二泵、水质监测元件依次连接，所述水质监测元件分别与第一阀门和第二阀门相连，所述第一阀门与收集槽相连，所述第二阀门与循环进水口相连;
所述辅发酵罐为圆柱形密闭腔体，所述辅发酵罐的罐底有一出水口，所述出水口上设有第三阀门，所述出水口与收集槽管路相连，所述辅发酵罐的侧面设有第二进气口，所述第二进气口、在线混合器、第一排气口依次通过管路相连;所述辅发酵罐的顶端设有第二排气口。
2.根据权利要求1所述的污水好氧发酵处理装置，其特征在于，包括：第二螺旋杆和第二电机，所述第二螺旋杆的一端与所述第二电机相连，所述第二螺旋杆的另一端从所述辅发酵罐的顶端深入辅发酵罐内。
3.根据权利要求1所述的污水好氧发酵处理装置，其特征在于，所述主发酵罐和辅发酵罐的罐壁均包括保温绝热层。
说明书
污水好氧发酵处理装置
技术领域
本实用新型涉及一种污水处理装置，特别是涉及一种污水好氧发酵处理 装置。
背景技术
在好氧微生物发酵过程中，由于发酵过程产生一些气泡物质，在通气和 搅拌的作用下，发酵过程中会产生泡沫，过多的泡沫是影响微生物发酵的主 要因素之一。泡沫会在气体的作用下引起逃液，严重影响污水处理的效果。 同时，好氧发酵会使用大量的氧气，氧气在一次利用后，其排出尾气中的氧 浓度仍然较高因此可以进行二次利用。除此之外，一次发酵会造成污水发酵 不彻底的现象，影响污水处理的效果。
实用新型内容
针对上述问题，本实用新型的目的是提供一种氧气利用率高且发酵彻底 的污水好氧发酵处理装置。
因此，本实用新型的技术方案如下：
一种污水好氧发酵处理装置，包括：主发酵罐、辅发酵罐、第一泵、第 二泵、管道粉碎机、环形传热介质层、第一螺旋杆、第一电机、固液分离机、 水质监测元件、第一阀门、第二阀门、第三阀门、第四阀门、收集槽、在线 混合器、PH检测装置和测温装置;
所述主发酵罐为圆柱形密闭腔体;所述第一螺旋杆的一端与第一电机相 连，所述第一螺旋杆的另一端从主发酵罐的顶端深入主发酵罐内;所述主发 酵罐的顶端设有第一排气口;所述主发酵罐的一侧从上至下依次设置有进水 口、测温装置和第一进气口，所述进水口、第一泵、管道粉碎机从上至下依 次连接;所述主发酵罐的另一侧从上至下依次设置有循环进水口、PH检测 装置和PH调控口;所述主发酵罐的罐底为圆底，所述环形传热介质层和部 分所述罐底组成一个密闭的环形传热介质腔体，在所述环形传热介质腔体的 底端对称开有传热介质进口和传热介质出口;在所述罐底的中心位置设有一 排污口，所述排污口上设有第四阀门;
所述排污口与固液分离机管路相连，所述固液分离机、第二泵、水质监 测元件依次连接，所述水质监测元件分别与第一阀门和第二阀门相连，所述 第一阀门与收集槽相连，所述第二阀门与循环进水口相连;
所述辅发酵罐为圆柱形密闭腔体，所述辅发酵罐的罐底有一出水口，所 述出水口上设有第三阀门，所述出水口与收集槽管路相连，所述辅发酵罐的 侧面设有第二进气口，所述第二进气口、在线混合器、第一排气口依次通过 管路相连;所述辅发酵罐的顶端设有第二排气口。
优选的是，包括：第二螺旋杆和第二电机，所述第二螺旋杆的一端与所 述第二电机相连，所述第二螺旋杆的另一端从所述辅发酵罐的顶端深入辅发 酵罐内。
优选的是，所述主发酵罐和辅发酵罐的罐壁均包括保温绝热层。
该污水好氧发酵处理装置结构合理，对水质不合格的污水可循环重新发 酵，氧气利用率高，气泡逃液对污水处理结果影响低。
