可排污水式搅拌机

发布时间:2018-4-21 11:20:53  中国污水处理工程网

  申请日2015.06.28

  公开(公告)日2015.11.11

  IPC分类号B01F15/02; B01F7/16

  摘要

  一种可排污水式搅拌机,包括电机、搅拌构件、支架、搅拌仓、侧柱;所述的搅拌构件包括旋转轴和连接在旋转轴下端的搅拌爪;所述搅拌仓底部设有滑动开口;所述的电机通过支架支撑在搅拌仓的上方;搅拌构件垂直安装在电机的下方;所述搅拌仓的两侧通过侧柱支撑,所述旋转抽包括外轴和内轴;所述外轴内设有滑动空腔,外轴下端设有外部定位孔;所述内轴上端设有滑块,下端设置内部定位孔;内轴通过滑块在外轴的滑动空腔内滑动,外部定位孔和内部定位孔通过插销配合固定;所述的内轴下端设有搅拌爪。在搅拌仓的底部设置滑动开口,清洗时,可将滑动开口打开清洗,污水就不会残留在搅拌仓的底部了。

  权利要求书

  1.一种可排污水式搅拌机,其特征在于,包括电机、搅拌构件、支架、搅拌仓、侧柱;所述的搅拌构件包括旋转轴和连接在旋转轴下端的搅拌爪;所述搅拌仓底部设有滑动开口;所述的电机通过支架支撑在搅拌仓的上方;搅拌构件垂直安装在电机的下方;所述搅拌仓的两侧通过侧柱支撑,所述旋转抽包括外轴和内轴;所述外轴内设有滑动空腔,外轴下端设有外部定位孔;所述内轴上端设有滑块,下端设置内部定位孔;内轴通过滑块在外轴的滑动空腔内滑动,外部定位孔和内部定位孔通过插销配合固定;所述的内轴下端设有搅拌爪。

  2.根据权利要求1所述的可排污水式搅拌机,其特征在于,所述的搅拌仓沿倾倒方向的边缘处设有出料嘴。

  3.根据权利要求2所述的可排污水式搅拌机,其特征在于,所述的出料嘴呈扫帚外形的结构。

  4.根据权利要求1所述的可排污水式搅拌机,其特征在于,所述搅拌构件的下端正对搅拌仓的中心。

  5.根据权利要求1所述的可排污水式搅拌机,其特征在于,所述搅拌仓的一侧设有旋转轮;所述的旋转轮和搅拌仓连接,可带动搅拌仓的前后旋转。

  6.根据权利要求1所述的可排污水式搅拌机,其特征在于,所述搅拌爪呈扇形结构。

  7.根据权利要求1所述的可排污水式搅拌机,其特征在于,所述搅拌仓呈碗形结构。

  说明书

  一种可排污水式搅拌机

  技术领域

  本实用新型涉及一种搅拌装置,特别涉及一种可排水的可排污水式搅拌机。

  背景技术

  目前,在食品加工的场所需要用到搅拌装置,出料的方式有很多种,可以通过人力来倾倒、搬运,可以通过下出口,利用物料的自重出料,但是对于倾倒式可排污水式搅拌机来说,由于可排污水式搅拌机倾倒以后需要用水冲洗,冲洗后会有污水残留在搅拌仓内,如果不排除这些污水,就会影响下一次的物料的成分。

  发明内容

  针对上述现有技术的不足之处,本实用新型解决的问题为:可排污水式搅拌机的搅拌仓内部用水冲洗后,会有污水残留在搅拌仓底部,形成污水,排出不方便。

  本实用新型的技术方案为:

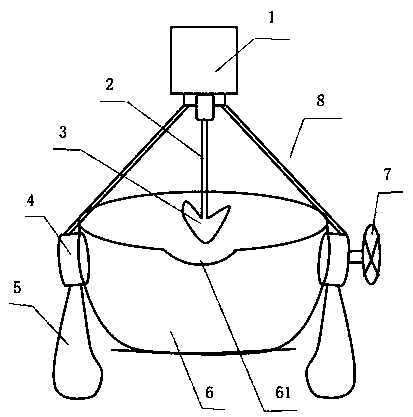

  一种可排污水式搅拌机,包括电机、搅拌构件、支架、搅拌仓、侧柱;所述的搅拌构件包括旋转轴和连接在旋转轴下端的搅拌爪;所述搅拌仓底部设有滑动开口;所述的电机通过支架支撑在搅拌仓的上方;搅拌构件垂直安装在电机的下方;所述搅拌仓的两侧通过侧柱支撑,所述旋转抽包括外轴和内轴;所述外轴内设有滑动空腔,外轴下端设有外部定位孔;所述内轴上端设有滑块,下端设置内部定位孔;内轴通过滑块在外轴的滑动空腔内滑动,外部定位孔和内部定位孔通过插销配合固定;所述的内轴下端设有搅拌爪。

  进一步,所述的搅拌仓沿倾倒方向的边缘处设有出料嘴。

  进一步,所述搅拌构件的下端正对搅拌仓的中心。

  进一步,所述搅拌仓的一侧设有旋转轮;所述的旋转轮和搅拌仓连接,可带动搅拌仓的前后旋转。

  进一步,所述搅拌爪呈扇形结构。

  进一步,所述搅拌仓呈碗形结构。

  本实用新型的有益效果:

  (1)在搅拌仓的底部设置滑动开口,清洗时,可将滑动开口打开清洗,污水就不会残留在搅拌仓的底部了。

  (2)通过在搅拌仓沿着倾倒方向的边缘处设置出料嘴,在倾倒搅拌仓的时候,物料可以沿着出料嘴有序的出料,不会出现泼洒的情况。

  (3)旋转抽包括外轴和内轴,外轴内设有滑动空腔,外轴下端设有外部定位孔。内轴上端设有滑块,下端设置内部定位孔。内轴通过滑块在外轴的滑动空腔内滑动,外部定位孔和内部定位孔通过插销配合固定。这样的结构设置使旋转轴的长度可变化,可以根据不同的要求来调节旋转轴的长度达到搅拌程度的需求。

  (4)搅拌构件的下端正对搅拌仓的中心,这样使搅拌的位置达到最佳的,搅拌的效果最好,效率最高。

  (5)搅拌仓的一侧设有旋转轮,旋转轮和搅拌仓连接,可带动搅拌仓的前后旋转。这样的结构设置使搅拌好的食物很方便的倾倒出来,旋转搅拌轮,带动搅拌仓倾倒即可,操作便利。
