申请日2015.06.29
公开(公告)日2017.01.11
IPC分类号C02F9/14
摘要
本发明公布了一种风景区污水资源化处理技术及设备，该技术及设备包括以下工艺流程：1、污水预处理;2、污水进入JZYQ风景区污水一体化处理设备深度净化处理;3、污水处理技术中分离的固体废物和产生污泥将通过固形物处理流程进行处理。本发明提供了一种风景区污水资源化处理技术及设备，提高了污水的处理能力和处理效果，工艺流程少，占地面积小，运行成本低，经处理后的水能满足回用需求。
权利要求书
1.风景区污水资源化处理技术及设备，其特征在于，包括以下工艺流程：
1.)污水预处理;
2.)污水进入JZYQ风景区污水一体化处理设备深度净化处理;
3.)固形物处理。
2.根据权利要求1所述的风景区污水资源化处理技术及设备，其特征在于，流程1)的预处理过程为：风景区产生的污水经管道排放进入机械格栅中，先通过机械格栅将污水中的大型固体杂物清除，再进入气浮池进行处理，将其中小颗粒残留物排出，而后污水进入流程2中进行处理。
3.根据权利要求1所述的风景区污水资源化处理技术及设备，其特征在于，流程2)的污水深度净化处理过程为：由气浮池导出的污水进入JZYQ风景区污水一体化处理设备即实现污水快速深度净化及资源化处理，既能满足达标排放，又能同时实现回用需求。
4.根据权利要求1所述的风景区污水资源化处理技术及设备，其特征在于，所述流程3)固形物处理为：由流程1气浮池分离出的残留沉淀物以及流程2产生的矿化物经压滤机进行压滤，压出的水分再次进入气浮池中进行处理，压滤出的污泥与流程1中格栅分离出的固体垃圾一并打包后外运进行填埋。
5.根据权利要求3所述的风景区污水资源化处理技术及设备，其特征在于，JZYQ风景区污水一体化处理设备由膜生化反应器、矿化反应器和多相分离器共三部分构成，经预处理后的污水依次流过膜生化反应器、矿化反应器和多相分离器后即实现风景区污水深度净化及资源化处理。
6.根据权利要求3所述的风景区污水资源化处理技术及设备，其特征在于，JZYQ风景区污水一体化处理设备与格栅之间应有一个应急缓冲池。
7.根据权利要求5所述的JZYQ风景区污水一体化处理设备，其特征在于，膜生化反应器由进水管、文丘里吸气装置、生物膜、耗氧反应室、厌氧反应室和出水管组成，生物膜分别装填于耗氧反应室和厌氧反应室内。
8.根据权利要求5所述的JZYQ风景区污水一体化处理设备，其特征在于，矿化反应器由进水管、臭氧发生器、气液混合器、超声发生器、反应室和出水管构成。
9.根据权利要求5所述的JZYQ风景区污水一体化处理设备，其特征在于，多相分离器由进水管、螺旋快速分离器、紫外消毒杀菌装置、出水管和排污管组成。
10.根据权利要求7-9所述的膜生化反应器、矿化反应器和多相分离器，其特征在于，膜生化反应器的出水管与矿化反应器的进水管连通，矿化反应器的出水管与多相分离器的进水管连通。
说明书
风景区污水资源化处理技术及设备
技术领域
本发明涉及一种风景区污水资源化处理技术及设备，属于环保水处理领域。
背景技术
目前我国许多旅游风景区沿用早期排水规划参照城市排水设计，多采用小型污水处理系统，二级处理常采用生物膜法、活性污泥法，皆因占地量大、抗污染冲击差、不能深度净化而处理效果差。近几年，生态旅游逐渐火热，污水处理也开始向生态处理(自然生物处理)靠拢，但自然生物处理法主要限制条件是占地更大、周边环境更容易恶化。更多风景区的污水采取未经任何处理直接排放方式。
发明内容

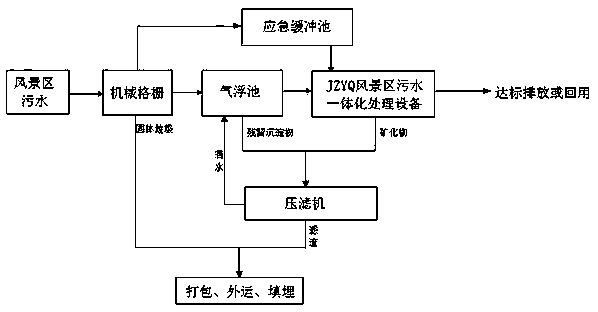

本发明的目的在于通过采用先进技术，提供一种实现景区污废水处理系统化与高效化的技术，该技术包括以下工艺流程：
1. 污水预处理;
2. 污水进入JZYQ风景区污水一体化处理设备深度净化处理;
3. 固形物处理。
本发明所具有的优点在于：通过采用先进的技术，装置模块式组合，能够快速高效的完成风景区污水的深度净化处理，工艺流程少，占地面积小，投资及运行费用低，抗冲击强。
