申请日2015.06.29
公开(公告)日2016.02.17
IPC分类号C02F1/44; A23C1/00
摘要

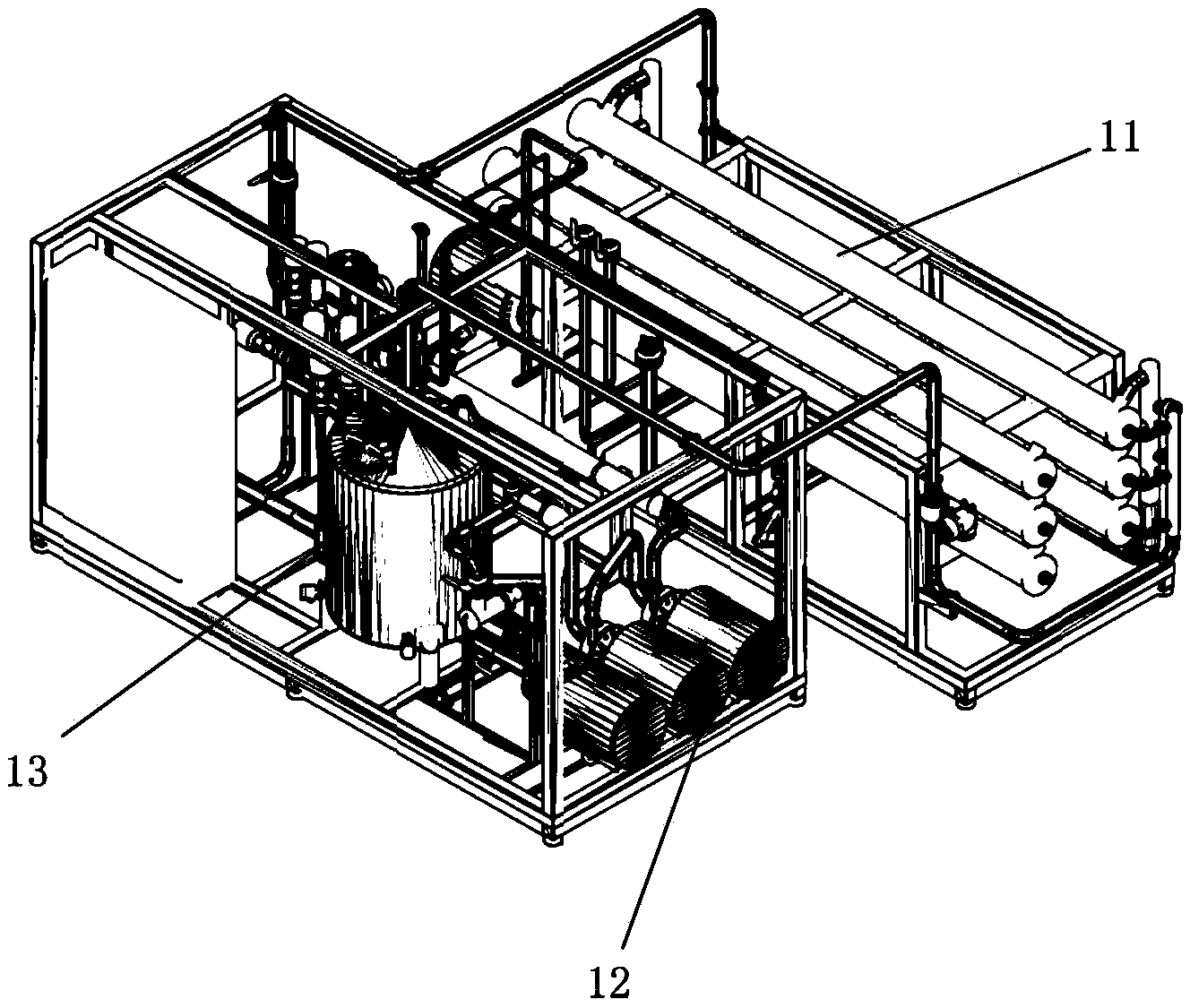

本实用新型公开了一种反渗透膜水处理系统，包括：反渗透设备，包括多个反渗透膜;所述反渗透膜用于过滤白水以分离其中的牛奶和水，并对牛奶进行浓缩处理;多个高压泵，用于将白水打入所述反渗透膜;平衡罐，用于回收经所述反渗透膜处理后的牛奶和水;原位清洗装置，用于完成每批次牛奶和水的回收处理后清洗所述反渗透膜水处理系统。本技术方案通过反渗透设备中反渗透膜过滤白水以分离其中的牛奶和水，并且对分离出的牛奶进行浓缩处理，从而提高牛奶的浓度;进而采用两个平衡罐分别回收牛奶和水。这样回收的牛奶浓度较高可以再次利用，从而提高乳品产的产品得率;而回收白水可以减少排放水的COD。
权利要求书
1.一种反渗透膜水处理系统，其特征在于，包括：
反渗透设备，包括多个反渗透膜;所述反渗透膜用于过滤白水以分离其中的牛奶和水，并对牛奶进行浓缩处理;
多个高压泵，用于将白水打入所述反渗透膜;
平衡罐，用于回收经所述反渗透膜处理后的牛奶和水;
原位清洗装置，用于完成每批次牛奶和水的回收处理后清洗所述反渗透膜水处理系统。
2.如权利要求1所述的反渗透膜水处理系统，其特征在于，多个反渗透膜之间通过连接件依次连接，以使白水连续透过所有反渗透膜。
3.如权利要求1所述的反渗透膜水处理系统，其特征在于，所述反渗透膜水处理系统包括三台高压泵;三台高压泵提供的扬程在反渗透膜过滤白水过程中形成一个平衡的闭环系统。
4.如权利要求1所述的反渗透膜水处理系统，其特征在于，所述高压泵上配置有水封系统，所述水封系统用于降低高压泵在运转过程中产生的热量。
5.如权利要求1所述的反渗透膜水处理系统，其特征在于，所述平衡罐的内部通过一块隔板分成两个独立的平衡罐单元;其中一个平衡罐单元用于回收经所述反渗透膜处理后的牛奶，另一个平衡罐单元用于回收经所述反渗透膜处理后的水。
6.如权利要求1所述的反渗透膜水处理系统，其特征在于，所述平衡罐配有液位传感器和液位开关;其中，
所述液位传感器用于监测平衡罐中的液位;
所述液位开关用于基于所述液位传感器的监测结果控制进入平衡罐的牛奶或水的流速。
7.如权利要求1所述的反渗透膜水处理系统，其特征在于，所述原位清洗装置中配有若干个隔膜泵和开关阀门，所述隔膜泵和开关阀门的数目与所述原位清洗装置所使用的清洗剂的种类数相匹配。
8.如权利要求7所述的反渗透膜水处理系统，其特征在于，在每个所述开关阀门处还设置有流量计，所述流量计用于检测所使用的清洗剂的流量。
说明书
反渗透膜水处理系统
技术领域
本实用新型涉及废水处理技术领域，特别涉及一种反渗透膜水处理系统。
背景技术
对于大部分国内外乳品工厂而言，白水(即水顶奶/奶顶水或原位清洗 (CleanInPlace，CIP)冲洗过程的奶水混合物)中含有牛奶，因浓度低而不能回收利用，使得产品损耗;含有牛奶的排放水又增加了水处理的负担和成本，同时较高化学需氧量(ChemicalOxygenDemand，COD)会给环境带来负面影响。随着企业成本控制的加强，和环保意识的提高，越来越多的乳品企业在如何提高和产品得率和减低单位重量的产品水耗上，做出大量的研究和努力。
实用新型内容
本实用新型解决的问题是如何回收白水以及降低COD的排放。
为解决上述问题，本实用新型实施例提供了一种反渗透膜水处理系统，包括：反渗透设备，包括多个反渗透膜;所述反渗透膜用于过滤白水以分离其中的牛奶和水，并对牛奶进行浓缩处理;多个高压泵，用于将白水打入所述反渗透膜;平衡罐，用于回收经所述反渗透膜处理后的牛奶和水;原位清洗装置，用于完成每批次牛奶和水的回收处理后清洗所述反渗透膜水处理系统。
可选的，多个反渗透膜之间通过连接件依次连接，以使白水连续透过所有反渗透膜，从而提高牛奶浓度，进而提高牛奶中的蛋白质含量，整个系统为低温浓缩，对最终产品品质有所保证。
可选的，所述反渗透膜水处理系统包括三台高压泵;三台高压泵提供的扬程在反渗透膜过滤白水过程中形成一个平衡的闭环系统。
可选的，所述高压泵上配置有水封系统，所述水封系统用于降低高压泵在运转过程中产生的热量。
可选的，所述平衡罐的内部通过一块隔板分成两个独立的平衡罐单元;其中一个平衡罐单元用于回收经所述反渗透膜处理后的牛奶，另一个平衡罐单元用于回收经所述反渗透膜处理后的水。
可选的，所述平衡罐配有液位传感器和液位开关;其中，所述液位传感器用于监测平衡罐中的液位;所述液位开关用于基于所述液位传感器的监测结果控制进入平衡罐的牛奶或水的流速。
可选的，所述原位清洗装置中配有若干个隔膜泵和开关阀门，所述隔膜泵和开关阀门的数目与所述原位清洗装置所使用的清洗剂的种类数相匹配。
可选的，在每个所述开关阀门处还设置有流量计，所述流量计用于检测所使用的清洗剂的流量。
与现有技术相比，本实用新型技术方案具有以下有益效果：
根据本实施例提供的反渗透膜水处理系统，通过反渗透设备中反渗透膜过滤白水以分离其中的牛奶和水，并且对分离出的牛奶进行浓缩处理，从而提高牛奶的浓度，进而提高蛋白质含量;进而采用两个平衡罐分别回收牛奶和水。这样回收的牛奶浓度较高可以再次利用，从而提高乳品产的产品得率;而回收白水可以减少排放水的COD。
