申请日2015.04.21
公开(公告)日2015.07.29
IPC分类号G01F1/66
摘要
本实用新型提供一种污水计量装置，包括主管道和连接在主管道上的U型旁通管道，其特征在于：所述主管道一端为进水口，另一端为出水口;所述主管道上设置有主阀门，所述阀门位于主管道和U型旁通管道联接点之间;所述U型旁通管道包括连接管道和计量管道，所述连接管道与主管道连接处设置有侧阀门，所述计量管道内设置有计量器;所述U型旁通管道底部设置有排泥管，所述排泥管上设置有排泥阀门。该处理装置不仅具有结构简单，造价低廉，使用方便的特点，而且通过巧妙的设计，能准确的计量污水的数量，为污水的下一步处理提供依据。
权利要求书

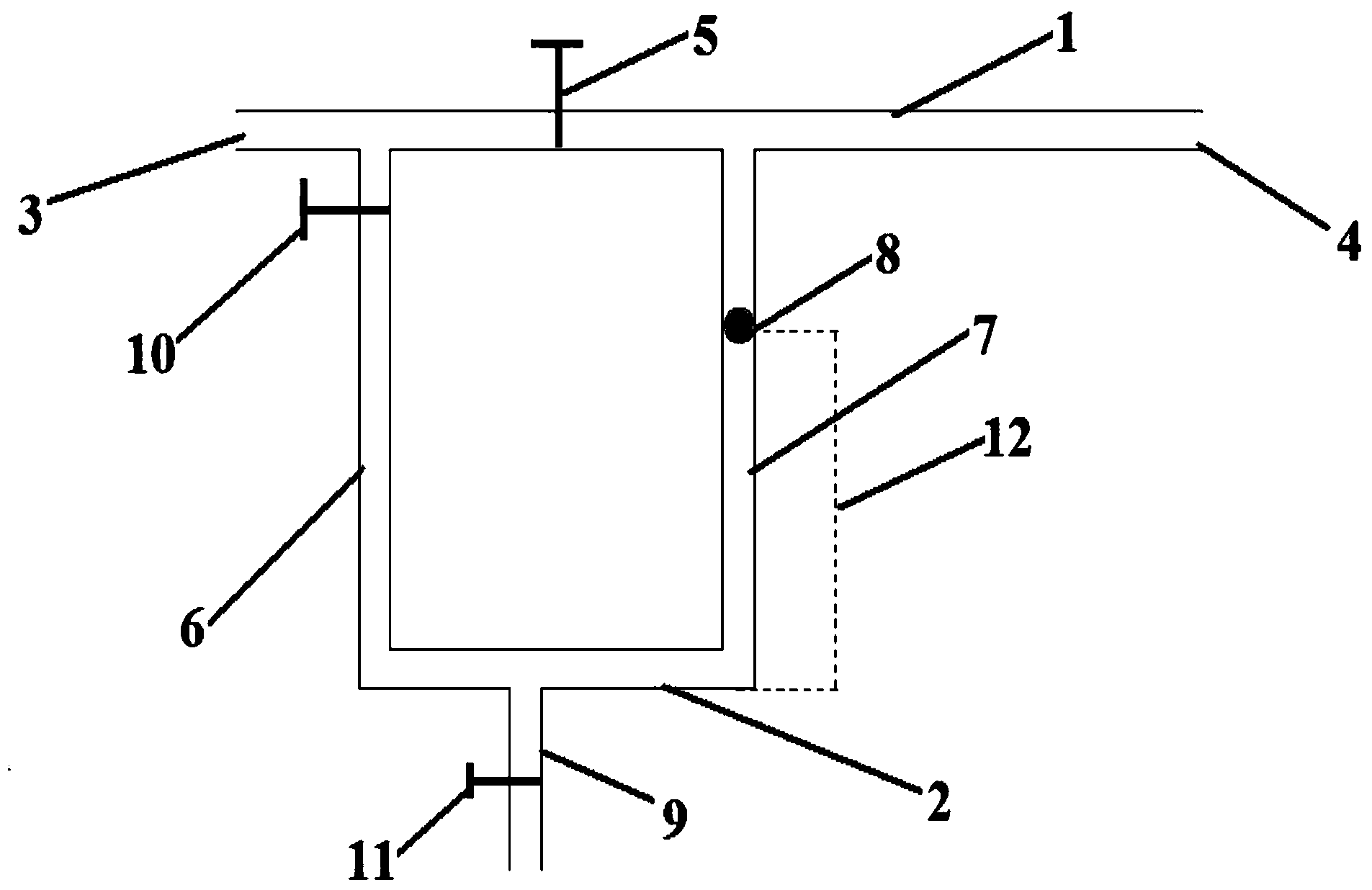

1.一种污水计量装置，包括主管道(1)和连接在主管道(1)上的U型旁通管道(2)， 其特征在于：所述主管道(1)一端为进水口(3)，另一端为出水口(4);所述主管道 上设置有主阀门(5)，所述主阀门(5)位于主管道(1)和U型旁通管道(2)联接点 之间;所述U型旁通管道(2)包括连接管道(6)和计量管道(7)，所述连接管道(6) 与主管道(1)连接处设置有侧阀门(10)，所述计量管道(7)内设置有计量器(8); 所述U型旁通管道(2)底部设置有排泥管(9)，所述排泥管上设置有排泥阀门(11)。
2.如权利要求1所述的一种污水计量装置，其特征在于：所述计量器(8)为超声 波计量器。
3.如权利要求1或2所述的一种污水计量装置，其特征在于：所述计量器(8)的 安装高度(12)不小于1.5米。
4.如权利要求1或2所述的一种污水计量装置，其特征在于：所述主管道(1)和 U型旁通管道(2)用PVC材料制成。
5.如权利要求1或2所述的一种污水计量装置，其特征在于：所述计量管道(7) 用透明材料制成。
说明书
一种污水计量装置
技术领域
本实用新型涉及污水处理装置，特别涉及一种污水计量装置。
背景技术
畜禽业是我国农业和农村经济的重要组成部分，畜禽养殖业大力发展所带来的环境 污染问题日益严重，根据2010年2月发布的《第一次全国污染源普查公报》中对农业源、 生活源和工业源主要污染物的排放量进行了分析汇总。在农业源中，畜禽养殖业的COD 和氨氮排放量分别为1268.26万吨和71.73万吨，占农业源COD和氨氮排放量的95.8% 和78.1%，占全国COD和氨氮排放量的41.9%和41.5%。
目前我国畜禽养殖废水的治理主要有两种模式：一种是厌氧—自然处理模式，适用 于中小型规模化养殖场;另一种是厌氧—好氧利用模式，适用于大中型畜禽养殖场或养 殖区。
对于处理过的废水，需要精确计算其数量，以为下一步的利用，比如混合浇灌农田 或作为中水用于养殖场的使用提供依据。
目前污水计量主要使用的为智能污水流量计，其由传感器和转换器两部分构成，除 可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、 纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造 纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
但由于智能污水流量计是基于法拉第电磁感应定律工作的，是一种测量导电介质体 积流量的感应式仪表，对于电导率大于5μS/cm导电液体体积流量的流体测量比较准确; 对于管道中半管流量的污水测量不准，不能达到实际要求;而且由于智能污水流量计价 格较高，操作复杂，不适于养殖污水处理的应用。
实用新型内容
本实用新型的目的在于提供一种污水计量装置，该处理装置不仅具有结构简单，造 价低廉，使用方便的特点，而且通过巧妙的设计，能准确的计量污水的数量，为污水的 下一步处理提供依据。
本实用新型的技术方案是：一种污水计量装置，包括主管道和连接在主管道上的U 型旁通管道，其特征在于：所述主管道一端为进水口，另一端为出水口;所述主管道上 设置有主阀门，所述阀门位于主管道和U型旁通管道联接点之间;所述U型旁通管道包 括连接管道和计量管道，所述连接管道与主管道连接处设置有侧阀门，所述计量管道内 设置有计量器;所述U型旁通管道底部设置有排泥管，所述排泥管上设置有排泥阀门。
进一步地，所述计量器为超声波计量器。
进一步地，所述计量器的安装高度不小于1.5米。
进一步地，所述主管道和U型旁通管道用PVC材料制成。
进一步地，所述计量管道用透明材料制成。
本实用新型的有益效果是：
(1)设计了主管道和连接在主管道上的U型旁通管道，使得从主管道中流出的污水 在进入U型旁通管道的计量管道时，时刻保持满管流动，保证了测量的准确性;
(2)U型旁通管道底部设置有排泥管，所述排泥管上设置有阀门，便于污水计量装 置的清洗和维护，使装置的使用更加方便和人性化;
(3)计量管道用透明材料制成，便于人工观察，提高装置的可靠性;
(4)计量器的安装高度不小于1.5米，使测量更为准确。
综上所述，该处理装置不仅具有结构简单，造价低廉，使用方便的特点，而且通过 巧妙的设计，能准确的计量污水的数量，为污水的下一步处理提供依据。
