污泥冻融调质系统

　　申请日2015.08.03

　　公开(公告)日2015.11.18

　　IPC分类号C02F11/20

　　摘要

　　本发明公开了一种污泥冻融调质系统，其特征是：利用制冷机对污泥进行冷冻，对冷冻污泥进行热交换，利用大气或污水处理厂的流动水进行解冻。经过冻/融处理后，污泥的脱水性能大幅提高。

　　权利要求书

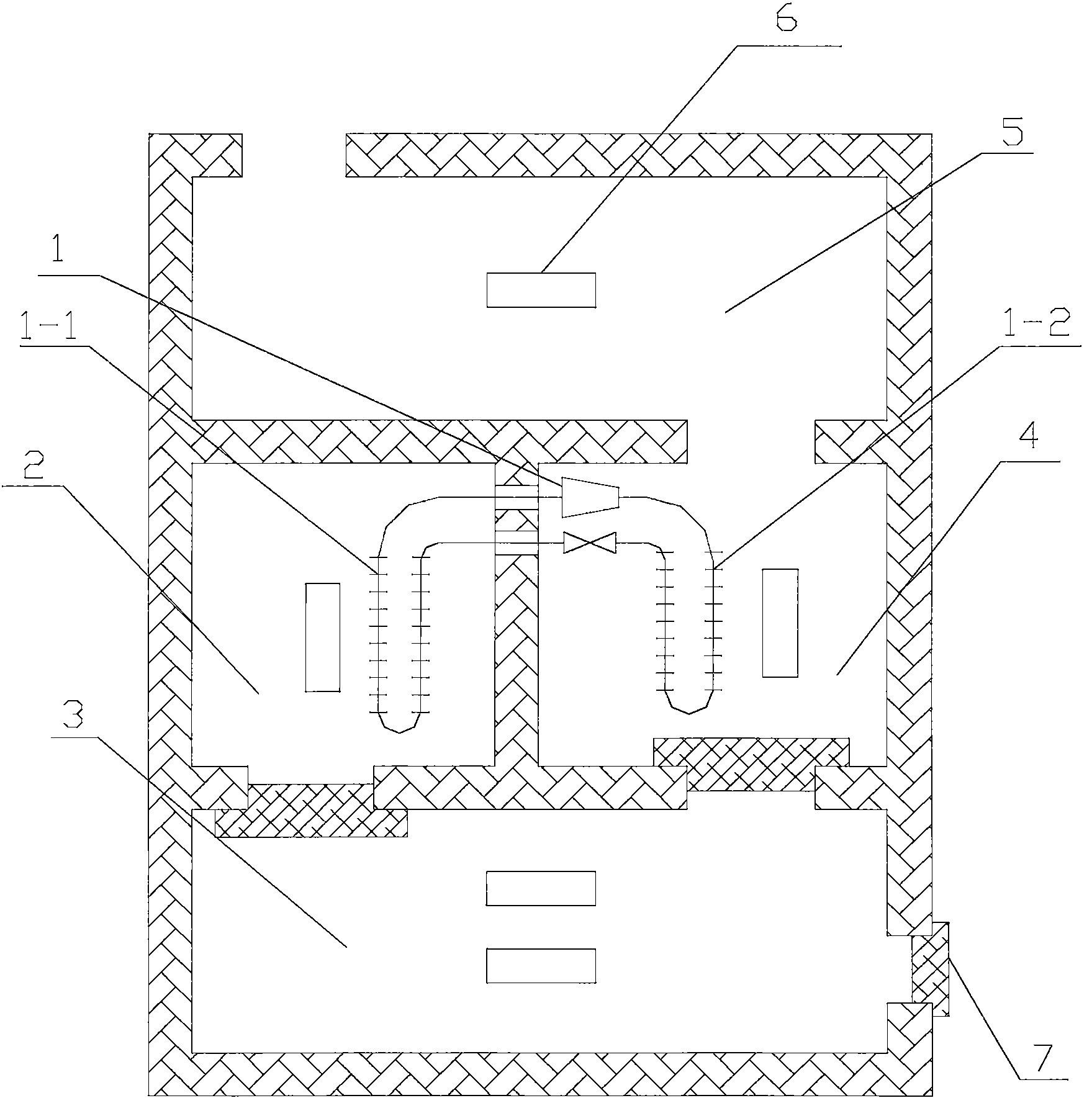

　　1.一种污泥冻融调质系统，其特征在于：包括制冷机、冷冻室、前换热室、后换热室、融解室和污泥箱，所述制冷机的蒸发器位于所述冷冻室内，所述制冷机的凝结器位于后换热室内;所述后换热室与大气连通。

　　2.根据权利要求1所述的一种污泥冻融调质系统，其特征在于，所述融解室内，使用污水处理厂的可流动水作为热源。

　　3.根据权利要求1所述的一种污泥冻融调质系统，其特征在于，所述融解室内，使用大气作为热源。

　　4.一种利用权利要求1所述的装置，进行污泥冻融调质的方法，其特征在于包括以下步骤：

　　步骤一：将装满泥的污泥箱放入所述冷冻室，进行冷冻;

　　步骤二：将已冻的污泥箱放入前换热室，将未冻污泥箱放入前换热室，进行热交换;

　　步骤三：将前换热室内的未冻污泥箱放入冷冻室进行冷冻，将前换热室内已冻污泥箱放入后换热室进行热交换;

　　步骤四：将后换热室内已冻污泥箱放入融解室，进解冻;

　　步骤五：将融解室内污泥箱移到下一个脱水工序，倒出箱中泥并装入新泥;

　　步骤六：重复步骤二至步骤六。

　　说明书

　　一种污泥冻融调质系统

　　技术领域

　　本发明涉及一种污泥调质系统，尤其涉及一种将污水处理厂中的污泥进行冻融调质的系统。

　　背景技术

　　20世纪40年代末期，Clements等人[1]观察到，经冷冻融化法处理的胶羽粒子沉降快速，且沉积物体积变小，故首先利用此方法来改善污泥的脱水性并发现确可大幅提高传统真空过滤效能。1965年，Doe等人[2]现场进行了冷冻融化处理洗涤废水污泥的测试，1966年，Lewin与El-Sharply[1]设计了连续式冷冻操作的装置。1993年，单连斌[3]冻结融解试验结果，最令人振奋：将含水率12%的污泥结冻结融解后，只需简单的真空脱水，其泥饼的含水率可达59%。

　　将污泥先冻结，再融解，其能耗是很高的。这也是该方法未能大规模应用的原因。为了节能，专利CN200610013004.9提出了利用自然气温进行冻融河道污泥的设计;专利CN201410421623.6提出了类似热泵系统的设计;专利CN201210123173.3甚至使用了炸药。

　　其实，水的汽化热是融解热的6倍多，在今天，由于对污泥处置要求的提高，在不得不用热干化的方法对污泥进行处理的情况下，回过头来选择冻融方法对污泥进行调质预处理，其成本已不成其问题了。本专利就是在此基础上提出的一种易于工程化的设计。

　　发明内容

　　本发明所要解决的技术问题是提供一种易于工程化的污泥冻融调质系统，其特征在于：包括制冷机、冷冻室、前换热室、后换热室、融解室和污泥箱，所述制冷机的蒸发器位于所述冷冻室内，所述制冷机的凝结器位于后换热室内;所述后换热室与大气连通;

　　作为优选，所述融解室内，使用污水处理厂的可流动水作为热源;

　　作为优选，所述融解室内，使用大气作为热源;

　　利用所述装置，进行污泥冻融调质的方法，其特征在于包括以下步骤：
