申请日2015.02.25
公开(公告)日2015.08.12
IPC分类号C02F9/02
摘要
本实用新型提供一种具有净化功能的污水输送设备，包括大颗粒杂物净化区域，小颗粒净化区域，活性炭净化区域，固定端板，滤布，板框支座，可动端板，支撑横梁。本实用新型的有益效果是通过大颗粒杂物净化区域、小颗粒净化区域、沉淀絮状物净化区域和活性炭净化区域四种区域的净化，可以在对污水疏松的过程中完成净化，不仅节省了时间，同时节约了成本，方便成产加工的后续处理等，同时净化后的水可以进行二次利用，实现了节能减排与环境保护的理念。
权利要求书

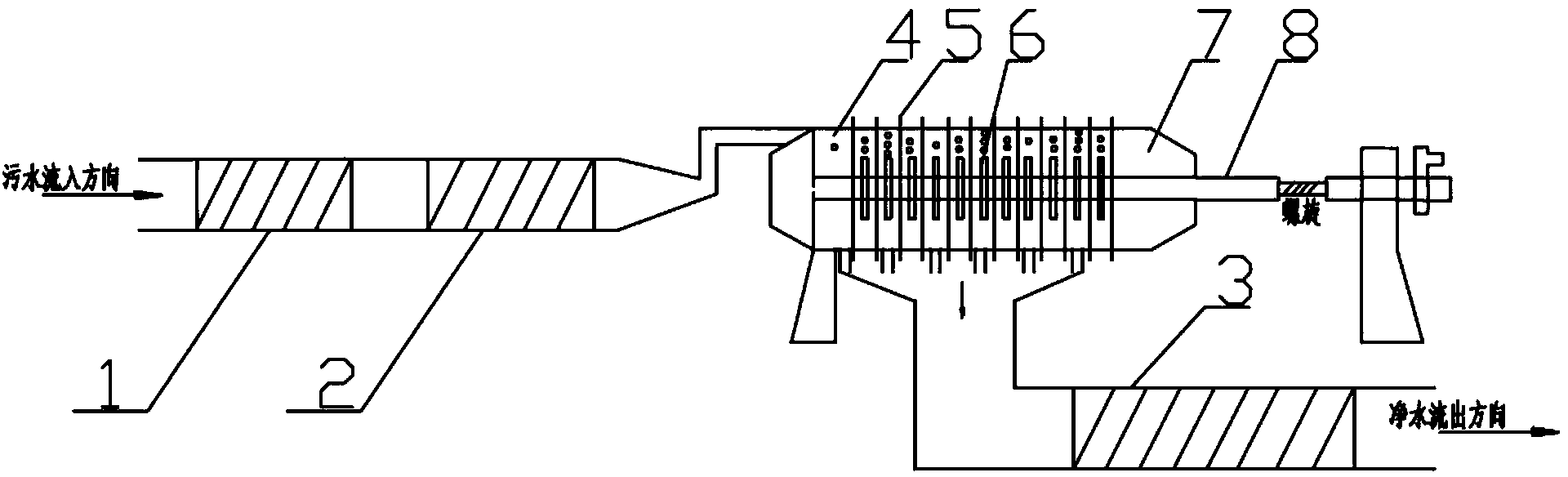

1.一种具有净化功能的污水输送设备，包括大颗粒杂物净化区域，小颗粒净化区域，活性炭净化区域，固定端板，滤布，板框支座，可动端板，支撑横梁;其特征在于：所述大颗粒杂物净化区域，设置于整个输送设备的一端，用于净化污水中的垃圾以及大型的石子颗粒污染物;所述小颗粒净化区域，设置于所述大颗粒杂物净化区域以及沉淀絮状物净化区域之间，用于净化污水中细小的沙粒石子以及所述大颗粒杂物净化区域不能去除的杂物;所述固定端板，设置于板框过滤机的一侧，起到固定的作用;所述滤布，设置于所述固定端板与所述板框支座之间，用于净化污水中细小的沉淀与絮状物;所述板框支座，设置于所述的两块滤布之间，用于将所述滤布加紧，以防所述滤布无法过滤污水中细小的沉淀与絮状物;所述可动端板，设置于板框过滤机的一侧，与所述固定端板相对，用于调节所述板框支座的多少;所述支撑横梁，设置于所述固定端板的一侧，用于贯穿所述固定端板、所述板框支座和所述可动端板;所述所述活性炭净化区域，设置于沉淀絮状物净化区域的一端，其中加入活性炭，可去除污水中的异味与颜色。
2.根据权利要求1所述的一种具有净化功能的污水输送设备，其特征在于：所述大颗粒杂物净化区域和所述小颗粒净化区域的过滤器均采用耐水耐腐蚀的材料制成。
说明书
一种具有净化功能的污水输送设备
技术领域
本实用新型属于输送设备领域，尤其是涉及一种具有净化功能的污水输送设备。
背景技术
现在的污水输送设备工作较为单一，仅具有输送功能，在输送过程中不仅占用了较大的空间，同时功能较为单一，效率较低，因此本实用新型在这方面进行了改进与优化。同时本实用新型实现了污水净化的二次利用，实现了节能减排与环境保护的理念。
发明内容
本实用新型目的是提供一种具有净化功能的污水输送设备，通过大颗粒杂物净化区域、小颗粒净化区域、沉淀絮状物净化区域和活性炭净化区域四种区域的净化，可以在对污水疏松的过程中完成净化，不仅节省了时间，同时节约了成本，方便成产加工的后续处理等，同时净化后的水可以进行二次利用，实现了节能减排与环境保护的理念。
为达到上述目的，本实用新型采用的技术方案是：一种具有净化功能的污水输送设备，包括大颗粒杂物净化区域，小颗粒净化区域，活性炭净化区域，固定端板，滤布，板框支座，可动端板，支撑横梁;其特征在于：所述大颗粒杂物净化区域，设置于整个输送设备的一端，用于净化污水中的垃圾以及大型的石子颗粒污染物;所述小颗粒净化区域，设置于所述大颗粒杂物净化区域以及沉淀絮状物净化区域之间，用于净化污水中细小的沙粒石子以及所述大颗粒杂物净化区域不能去除的杂物;所述固定端板，设置于板框过 滤机的一侧，起到固定的作用;所述滤布，设置于所述固定端板与所述板框支座之间，用于净化污水中细小的沉淀与絮状物;所述板框支座，设置于所述的两块滤布之间，用于将所述滤布加紧，以防所述滤布无法过滤污水中细小的沉淀与絮状物;所述可动端板，设置于板框过滤机的一侧，与所述固定端板相对，用于调节所述板框支座的多少;所述支撑横梁，设置于所述固定端板的一侧，用于贯穿所述固定端板、所述板框支座和所述可动端板;所述所述活性炭净化区域，设置于沉淀絮状物净化区域的一端，其中加入活性炭，可去除污水中的异味与颜色。
优选地，所述活性炭净化区域的活性炭需要定期更换，防止影响去污效果。
优选地，所述滤布需经常更换以及清洗，防止影响过滤效果。
优选地，所述大颗粒杂物净化区域和所述小颗粒净化区域的过滤器均采用耐水耐腐蚀的材料制成。
本实用新型具有的优点和积极效果是：由于采用上述技术方案，通过大颗粒杂物净化区域、小颗粒净化区域、沉淀絮状物净化区域和活性炭净化区域四种区域的净化，可以在对污水疏松的过程中完成净化，不仅节省了时间，同时节约了成本，方便成产加工的后续处理等，同时净化后的水可以进行二次利用，实现了节能减排与环境保护的理念。
