申请日2015.08.04
公开(公告)日2015.12.16
IPC分类号C02F103/38; C02F9/14
摘要
本实用新型公开了一种氯丁橡胶废水处理系统，其特征在于：包括依次连接的预曝调节池、初沉池、生物选择器、PACT好氧反应池、一级二沉池、接触氧化池、二级二沉池、BAC塔、终沉池和清水池，所述预曝调节池、生物选择器、PACT好氧反应池、接触氧化池内均设有曝气装置，所述一级二沉池的污泥分别通过污泥泵回流到生物选择器和预曝调节池。本实用新型工艺流程简单，建设费用低，设备运行费用低，经过处理后，废水能达到《污水综合排放标准》(GB8978-1996)表2中的一级标准，排水口水质稳定，是行之有效的氯丁橡胶废水处理系统。
权利要求书

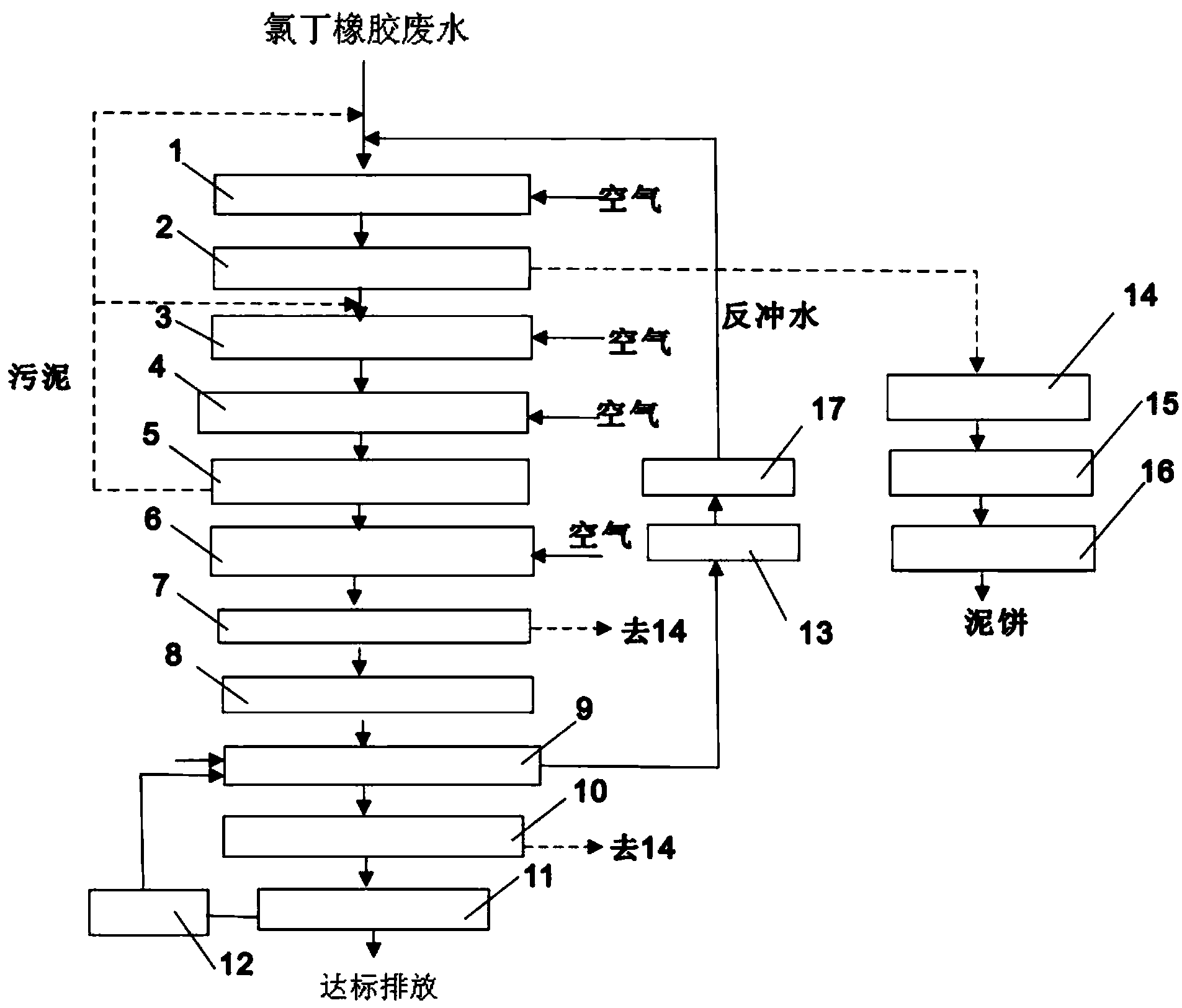

1.一种氯丁橡胶废水处理系统，其特征在于：包括预曝调节池、初沉池、 生物选择器、PACT好氧反应池、一级二沉池、接触氧化池、二级二沉池、BAC 塔、终沉池和清水池，所述预曝调节池的出水口与初沉池的进水口相连，所述 初沉池的出水口与生物选择器的进水口相连，所述生物选择器的出口与PACT 好氧反应池的进水口相连，所述PACT好氧反应池的出水口与一级二沉池进口 相连，所述一级二沉池的出水口与接触氧化池相连，所述接触氧化池的出水口 与二级二沉池进水口相连，所述二级二沉池的出水口通过提升水池或提升泵与 BAC塔的进水口相连，所述BAC塔的出水口与终沉池的进水口相连，所述终沉 池的出水口与清水池相连;
所述预曝调节池、生物选择器、PACT好氧反应池、接触氧化池内均设有曝 气装置，所述一级二沉池的污泥分别通过污泥泵回流到生物选择器和预曝调节 池。
2.根据权利要求1所述氯丁橡胶废水处理系统，其特征在于：所述清水池 通过反冲泵与BAC塔的反冲水进口相连，所述BAC塔的缓冲水出水口与反冲回 水池相连，反冲回水池与预曝调节池相连。
3.根据权利要求1或2所述氯丁橡胶废水处理系统，其特征在于：还包括 集泥池，所述初沉池、二级二沉池和终沉池的污泥进入集泥池，通过压滤机专 用泵压入压滤机进行压滤。
说明书
氯丁橡胶废水处理系统
技术领域
本实用新型涉及一种废水处理方法，特别涉及一种氯丁橡胶废水处理系统。
背景技术
氯丁橡胶是由氯丁二烯聚合制成的合成橡胶，具有耐油、耐燃、耐氧化和 耐臭氧等良好的综合性能，获得广泛应用。目前国内氯丁橡胶的生产方法主要 有电石乙炔法与丁二烯法，电石乙炔法因其投资少而被广泛采纳。该生产系统 生产废水主要来自洗胶水以及生产乙烯基乙炔和氯丁二烯过程中产生的废水， 含有大量的难以降解的有机物质，如苯系物、分散剂、凝乳剂等，废水中COD 高，是一种污染严重，处理难度极大的工业废水。
实用新型内容
针对现有的问题，本实用新型的目的在于提供一种氯丁橡胶废水处理系统， 处理后废水能达标排放。
为了实现上述目的，本实用新型的技术方案为：一种氯丁橡胶废水处理系统， 其特征在于：包括预曝调节池、初沉池、生物选择器、PACT好氧反应池、一级 二沉池、接触氧化池、二级二沉池、BAC塔、终沉池和清水池，所述预曝调节 池的出水口与初沉池的进水口相连，所述初沉池的出水口与生物选择器的进水 口相连，所述生物选择器的出口与PACT好氧反应池的进水口相连，所述PACT 好氧反应池的出水口与一级二沉池进口相连，所述一级二沉池的出水口与接触 氧化池相连，所述接触氧化池的出水口与二级二沉池进水口相连，所述二级二 沉池的出水口通过提升水池或提升泵与BAC塔的进水口相连，所述BAC塔的 出水口与终沉池的进水口相连，所述终沉池的出水口与清水池相连;
所述预曝调节池、生物选择器、PACT好氧反应池、接触氧化池内均设有曝 气装置，所述一级二沉池的污泥分别通过污泥泵回流到生物选择器和预曝调节 池。
优选的：所述清水池通过反冲泵与BAC塔的反冲水进口相连，所述BAC塔 的缓冲水出水口与反冲回水池相连，反冲回水池与预曝调节池相连。
优选的：还包括集泥池，所述初沉池、二级二沉池和终沉池的污泥进入集泥 池，通过压滤机专用泵压入压滤机。
废水进入预曝调节池，在预曝气调节池投入一级二沉池的活性污泥(作为絮 凝剂)和适量的石灰乳，同时通过曝气装置曝气搅拌，以防止悬浮物在预曝气 调节池内沉积，经调节水质和pH值(pH值控制在8-8.5间)，以及通过曝气， 降低部分还原性物质后，废水经提升泵入初沉池，通过活性污泥的絮凝作用， 使大部分悬浮物和铜离子及部分不可生物降解的有机物沉淀，实现渣水分离， 从而降低废水中的污染负荷。
经沉淀后的废水自流至生物选择器，进入生物选择器的污水和从一级二沉池 内回流的活性污泥在此混合接触，按照活性污泥种群组成的规律，在生物催化 (固相催化剂)作用下，创造合适的微生物生长条件，并选择出絮凝性细菌， 充分利用活性污泥的快速吸附作用，加速对溶解性有机物的去除，同时对难降 解有机物起到良好的水解作用。
生物选择器出水进入PACT好氧反应池，废水在好氧条件下，通过投加粉末 活性炭，吸附与生物降解同时进行，将难溶物转化为可溶物，将高分子难降解 物质(如胺类、杂环化合物等)断链为小分子易降解物质，实现生物降解，从 而降低废水中的有机污染物。
PACT好氧反应池出水自流入一级二沉池，实现泥水分离后，进入生物接触 氧化池。
废水自流至生物接触氧化池，在接触氧化池中装设有生物填料，池底曝气装 置充氧，在填料上培养好氧生物膜，利用生物膜中微生物的生命活动来氧化分 解废水中的有机污染物。接触氧化池出水进入二级二沉池，以沉淀分离老化脱 落的生物膜碎屑，二级二沉池出水进入生物活性炭池。
废水进入生物活性炭池(也称BAC塔)，利用活性炭的吸附和微生物的降解 代谢作用，以去除残余的难生化降解的COD及色度等，使废水得到净化，生物 炭池出水进入终沉池，经泥水分离后，进入清水池，出水达标排放。本实用新 型的系统不包括对电石渣上清液的处理。
本实用新型的有益效果是：本实用新型工艺流程简单，建设费用低，设备运 行费用低，经过处理后，废水能达到《污水综合排放标准》(GB8978-1996)表 2中的一级标准，排水口水质稳定，是行之有效的氯丁橡胶废水处理系统。
