申请日2015.02.26
公开(公告)日2015.08.26
IPC分类号C02F11/12; C02F9/14
摘要

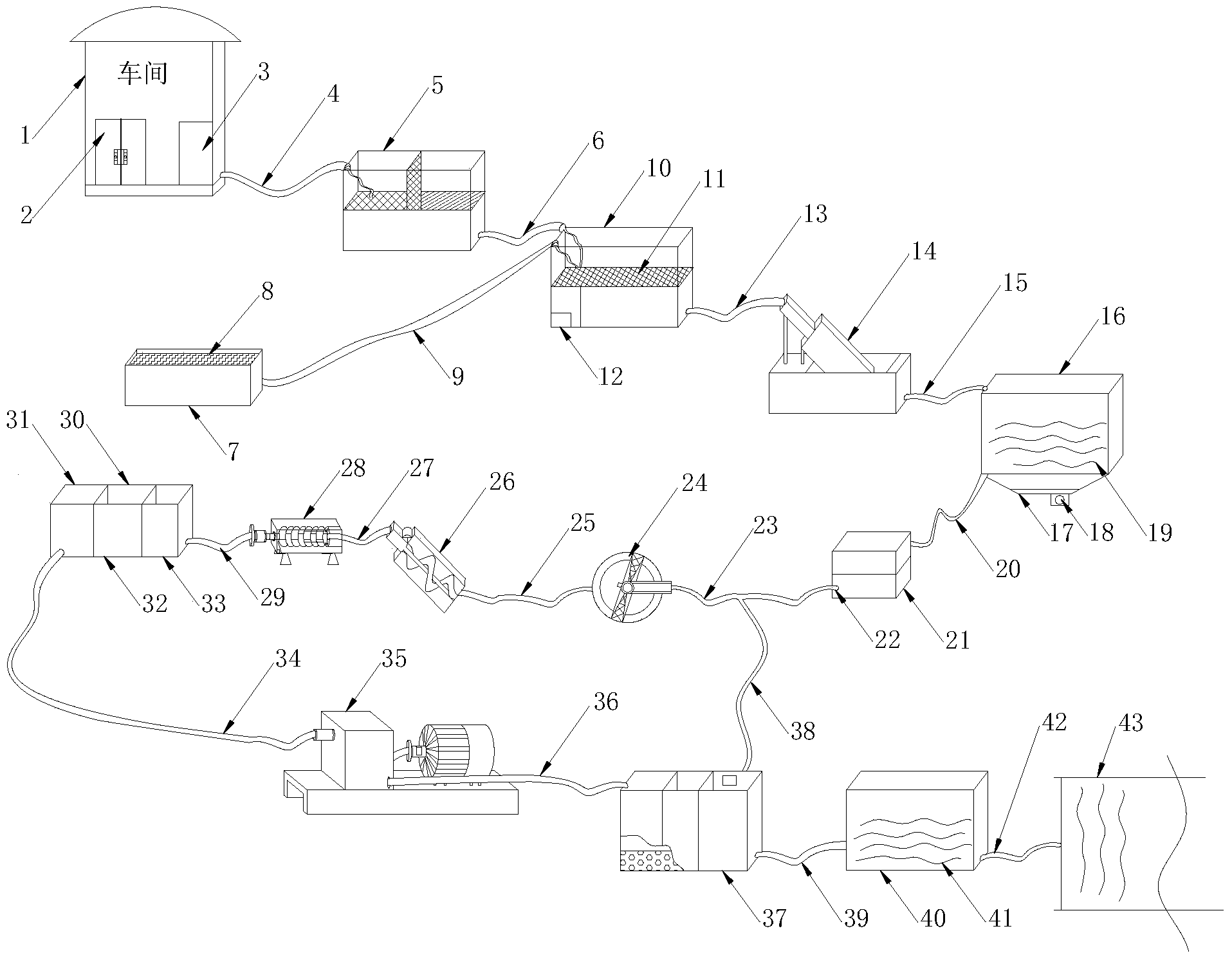

本实用新型公开了一种工业污水循环净化系统，包括车间污水池、隔油池和生活污水池，所述车间污水池通过车间污水管和隔油池连接在一起，所述隔油池另一端通过隔油池污水管与粗格网池连接在一起，所述粗格网池下方设置有粗格网池污水管，粗格网池污水管另一端设置有除污机，所述除污机底部设置有除污机管道，所述除污机管道另一端设置有初沉池，初沉池通过初沉池水管与潜污泵连接在一起，所述潜污泵下方设置有潜污泵污水管，所述潜污泵污水管一端设置有污泥浓缩池，另一端设置有回流管;本实用新型设备结构紧凑，运行经济，抗冲击负荷能力强，处理效率高，能够对工业污水以及其他行业产生的污水进行全面处理，实现水源的合理化的循环利用。
权利要求书
1.一种工业污水循环净化系统，其特征在于：包括车间污水池、隔油池和生活污水池，所述车间污水池通过车间污水管和隔油池连接在一起，所述隔油池另一端通过隔油池污水管与粗格网池连接在一起，所述粗格网池下方设置有粗格网池污水管，粗格网池污水管另一端设置有除污机，所述除污机底部设置有除污机管道，所述除污机管道另一端设置有初沉池，初沉池通过初沉池水管与潜污泵连接在一起，所述潜污泵下方设置有潜污泵污水管，所述潜污泵污水管一端设置有污泥浓缩池，另一端设置有回流管，所述污泥浓缩池另一端设置有螺旋泵、污泥脱水机、压氧调节池、提升泵和SBR反应池。
2.根据权利要求1所述的一种工业污水循环净化系统，其特征在于：所述车间污水池上设置有车间门，车间污水池内设置有电控系统，所述隔油池内设置有污水条、隔油网、污水和隔离过滤网，所述隔油池底部设置有污隔油池污水排放口，所述生活污水池内设置有生活污水，所述生活污水通过生活污水管与粗格网池连接在一起。
3.根据权利要求1所述的一种工业污水循环净化系统，其特征在于：所述粗格网池内设置有过滤网和污物出口，所述除污机上设置有除污控制杆，所述除污控制杆下方设置有控制槽和控制板，所述控制槽底部设置有除污口，所述控制板上设置有支撑杆和支撑柱，所述初沉池内设置有水槽，初沉池底部设置有污泥斗和排泥管。
4.根据权利要求1所述的一种工业污水循环净化系统，其特征在于：所述污泥浓缩池内设置有中心柱，所述中心柱上设置有中心架和进水管，所述中心柱底部设置有中心刮泥器和污泥管，所述污泥管两端设置有支撑物，支撑物上设置有橡皮刮板，所述中心柱顶部设置有驱动装置和支撑架，所述污泥浓缩池上设置有走道，走道上设置有栏杆，所述污泥浓缩池一侧设置有污泥浓缩池出水口，所述污泥浓缩池出水口上设置有污泥浓缩池出污管。
5.根据权利要求1所述的一种工业污水循环净化系统，其特征在于：所述螺旋泵上设置有联轴柱和和传感器，所述螺旋泵内设置有螺旋杆，所述螺旋杆上设置有螺旋齿，所述联轴柱上设置有螺旋泵出水口，所述螺旋泵出水口上设置有螺旋泵污水管，所述螺旋泵通过螺旋泵污水管与污泥脱水机连接在一起。
6.根据权利要求1所述的一种工业污水循环净化系统，其特征在于：所述污泥脱水机上设置有污泥脱水机护壳，所述污泥脱水机护壳上设置有差速器和脱水出口，所述脱水出口上设置有污泥脱水管，所述污泥脱水机上设置有推水螺旋杆，所述推水螺旋杆一端设置有放流管、出水孔和液位挡板，推水螺旋杆另一端设置有排泥挡板和排泥口，所述污泥脱水机通过污泥脱水管与压氧调节池连接在一起，所述压氧调节池内设置有二沉区、缺氧区和好氧区，所述压氧调节池通过压氧调节水管与提升泵连接在一起。
7.根据权利要求1所述的一种工业污水循环净化系统，其特征在于：所述提升泵上设置有泵进水口、电机连接带和泵出水口，所述电机连接带另一端连接有发电机，所述泵出水口上设置有提升泵排水管，所述发电机上设置有电机片和电机主轴，所述电机主轴上设置有控制盒，所述电机底部设置有电机支撑脚，电机支撑脚底部设置有装置基座。
8.根据权利要求1所述的一种工业污水循环净化系统，其特征在于：所述提升泵通过提升泵排水管与SBR反应池连接在一起，所述SBR反应池内设置有预反应区、主反应区、分离区和曝气器，所述分离区内设置有不合格水排出口和合格水排出口，所述不合格水排出口上设置有回流管，所述合格水排出口上设置有SBR反应池出水管，所述SBR反应池出水管另一端设置有清水池，所述清水池内设置有净化水，所述清水池另一端设置有清水池出水管，所述清水池通过清水池出水管与水循环池连接在一起。
说明书
一种工业污水循环净化系统
技术领域
本实用新型涉及污水处理技术领域，尤其是一种工业污水循环净化系统。
背景技术
随着社会工业化的不断发展，水资源的污染越来越严重，给人类的生活带来了严重的危害，对水资源进行综合治理并实现水资源循环利用，确保可持续发展已经成为当今社会发展的主题。目前，对于工业污水的处理，体系尚不完善，处理后的水资源利用率较低，且成本过高，为此研制一种工业污水循环净化系统对于实现水资源的合理利用将具有十分重要的意义。
实用新型内容
本实用新型的目的是为了克服上述技术缺点提供一种工业污水循环净化系统。
本实用新型解决技术问题采用的技术方案为：一种工业污水循环净化系统，包括车间污水池、隔油池和生活污水池，所述车间污水池通过车间污水管和隔油池连接在一起，所述隔油池另一端通过隔油池污水管与粗格网池连接在一起，所述粗格网池下方设置有粗格网池污水管，粗格网池污水管另一端设置有除污机，所述除污机底部设置有除污机管道，所述除污机管道另一端设置有初沉池，初沉池通过初沉池水管与潜污泵连接在一起，所述潜污泵下方设置有潜污泵污水管，所述潜污泵污水管一端设置有污泥浓缩池，另一端设置有回流管，所述污泥浓缩池另一端设置有螺旋泵、污泥脱水机、压氧调节池、提升泵和SBR反应池。
所述车间污水池上设置有车间门，车间污水池内设置有电控系统，所述隔油池内设置有污水条、隔油网、污水和隔离过滤网，所述隔油池底部设置有污隔油池污水排放口，所述生活污水池内设置有生活污水，所述生活污水通过生活污水管与粗格网池连接在一起。
所述粗格网池内设置有过滤网和污物出口，所述除污机上设置有除污控制杆，所述除污控制杆下方设置有控制槽和控制板，所述控制槽底部设置有除污口，所述控制板上设置有支撑杆和支撑柱，所述初沉池内设置有水槽，初沉池底部设置有污泥斗和排泥管。
所述污泥浓缩池内设置有中心柱，所述中心柱上设置有中心架和进水管，所述中心柱底部设置有中心刮泥器和污泥管，所述污泥管两端设置有支撑物，支撑物上设置有橡皮刮板，所述中心柱顶部设置有驱动装置和支撑架，所述污泥浓缩池上设置有走道，走道上设置有栏杆，所述污泥浓缩池一侧设置有污泥浓缩池出水口，所述污泥浓缩池出水口上设置有污泥浓缩池出污管。
所述螺旋泵上设置有联轴柱和和传感器，所述螺旋泵内设置有螺旋杆，所述螺旋杆上设置有螺旋齿，所述联轴柱上设置有螺旋泵出水口，所述螺旋泵出水口上设置有螺旋泵污水管，所述螺旋泵通过螺旋泵污水管与污泥脱水机连接在一起。
所述污泥脱水机上设置有污泥脱水机护壳，所述污泥脱水机护壳上设置有差速器和脱水出口，所述脱水出口上设置有污泥脱水管，所述污泥脱水机上设置有推水螺旋杆，所述推水螺旋杆一端设置有放流管、出水孔和液位挡板，推水螺旋杆另一端设置有排泥挡板和排泥口，所述污泥脱水机通过污泥脱水管与压氧调节池连接在一起，所述压氧调节池内设置有二沉区、缺氧区和好氧区，所述压氧调节池通过压氧调节水管与提升泵连接在一起。
所述提升泵上设置有泵进水口、电机连接带和泵出水口，所述电机连接带另一端连接有发电机，所述泵出水口上设置有提升泵排水管，所述发电机上设置有电机片和电机主轴，所述电机主轴上设置有控制盒，所述电机底部设置有电机支撑脚，电机支撑脚底部设置有装置基座。
所述提升泵通过提升泵排水管与SBR反应池连接在一起，所述SBR反应池内设置有预反应区、主反应区、分离区和曝气器，所述分离区内设置有不合格水排出口和合格水排出口，所述不合格水排出口上设置有回流管，所述合格水排出口上设置有SBR反应池出水管，所述SBR反应池出水管另一端设置有清水池，所述清水池内设置有净化水，所述清水池另一端设置有清水池出水管，所述清水池通过清水池出水管与水循环池连接在一起。
本实用新型所具有的有益效果是：
本实用新型设备结构紧凑，运行经济，抗冲击负荷能力强，处理效率高，能够对工业污水以及其他行业产生的污水进行全面处理，实现水源的合理化的循环利用。
