申请日2015.02.27
公开(公告)日2015.09.23
IPC分类号C02F3/08; C02F9/14
摘要

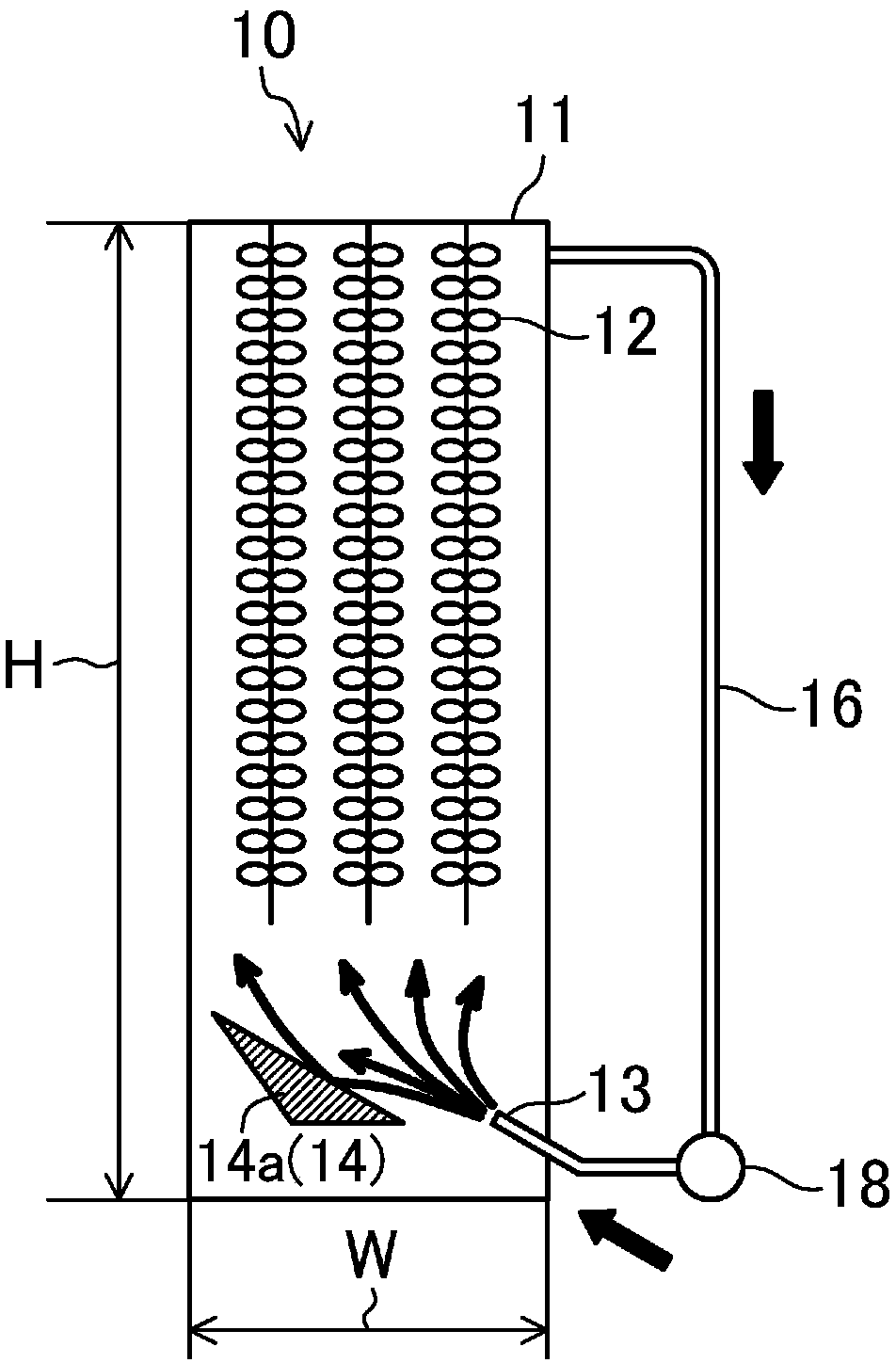

本实用新型涉及一种废水处理装置和废水处理系统。本实用新型的目的在于使废水处理装置能够效率良好地对高浓度废水进行净化处理。为达到上述目的，在用于处理高浓度废水的废水处理装置(10)中，在处理槽(11)中设置多个接触体(12)，并且设置喷嘴(13)和引导部件(14)(板状部件(14a))，这些多个接触体(12)用于使高浓度废水中的菌附着上来，该喷嘴(13)设置在比这些多个接触体(12)更靠下方一侧，用于向处理槽(11)内喷出供向该喷嘴(13)的高浓度废水，该引导部件(14)设置在喷嘴(13)的喷出侧，用于使从该喷嘴(13)喷过来的高浓度废水朝多个接触体(12)的方向移动。
权利要求书
1.一种废水处理装置，用于处理高浓度废水，其特征在于：
所述废水处理装置具备：
处理槽，所述处理槽用于处理所述高浓度废水;
多个接触体，所述多个接触体设置在所述处理槽内，用于使所 述高浓度废水中的菌附着上来;
喷嘴，所述喷嘴设置在所述多个接触体的下方一侧，用于向所 述处理槽内喷出供向所述喷嘴的所述高浓度废水;以及
引导部件，所述引导部件设置在所述喷嘴的喷出侧，用于使从 所述喷嘴喷过来的所述高浓度废水朝所述多个接触体的方向移动。
2.根据权利要求1所述的废水处理装置，其特征在于：
所述喷嘴朝向与铅直方向相交的方向，
所述引导部件沿着所述喷嘴的喷出方向延伸。
3.根据权利要求2所述的废水处理装置，其特征在于：
所述引导部件是扩散部件，所述扩散部件布置在所述喷嘴的喷 出口的正对面，用于使从所述喷嘴喷出来的所述高浓度废水扩散开 来。
4.根据权利要求2所述的废水处理装置，其特征在于：
所述引导部件是沿着所述处理槽的内表面朝上方螺旋状延伸 的螺旋状部件。
5.根据权利要求1所述的废水处理装置，其特征在于：
所述喷嘴朝向铅直方向，
所述引导部件沿着与所述喷嘴的喷出方向相交的方向延伸。
6.根据权利要求5所述的废水处理装置，其特征在于：
所述引导部件是环型部件，所述环型部件设置在所述喷嘴的正 对面，并且具有位于中央的通孔。
7.根据权利要求1所述的废水处理装置，其特征在于：
所述引导部件是分支喷嘴，所述分支喷嘴设置在所述喷嘴的前 端，并且具有分支出来的多个喷出口。
8.根据权利要求1所述的废水处理装置，其特征在于：
所述引导部件是由位于所述处理槽底部的、越靠上方内径就越 大的锥形内壁所构成的，
所述喷嘴朝向所述内壁。
9.根据权利要求1到8中任一项所述的废水处理装置，其特征在于：
所述废水处理装置具备：
供给管道，所述高浓度废水供向所述供给管道;
循环管道，所述循环管道用于使所述处理槽内部的所述高浓度 废水的一部分进行循环;以及
泵，所述泵用于提高通过所述循环管道的所述高浓度废水的流 速。
10.一种废水处理系统，用于处理高浓度废水，其特征在于：
所述废水处理系统具备：
根据权利要求1到9中任一项所述的废水处理装置;
原水槽，所述原水槽设置在比所述处理槽更靠上游一侧，用于 贮留供给过来的所述高浓度废水;
流量调整槽，所述流量调整槽设置在比所述原水槽更靠下游一 侧且设置在比所述处理槽更靠上游一侧，所述流量调整槽用于调节 从所述原水槽供给过来的所述高浓度废水的流量并将所述高浓度废 水送往所述处理槽;以及
沉淀槽，所述沉淀槽设置在比所述废水处理装置更靠下游一 侧，用于将处理后的处理水排出，并且用于使污泥沉淀在所述沉淀 槽的底部。
11.根据权利要求10所述的废水处理系统，其特征在于：
所述废水处理系统还具备二次处理槽，所述二次处理槽设置在 所述处理槽和所述沉淀槽之间，在所述二次处理槽内设有多个所述 接触体，所述二次处理槽用于以比所述处理槽内的流速还慢的流速 来进一步对在所述处理槽中处理过的所述高浓度废水进行处理。
说明书
废水处理装置和具备该废水处理装置的废水处理系统
技术领域
本实用新型涉及一种用于处理高浓度废水的废水处理装置，以及具备 该废水处理装置的废水处理系统。
背景技术
迄今为止，如专利文献1中所记载那样的、在处理槽内形成有由表面 附生有微生物的填充材构成的填充层的浸泡滤床式生物废水处理装置已 为人所知，在该浸泡滤床式生物废水处理装置中，使被处理水流经该填充 层内来对被处理水进行生物处理。该浸泡滤床式生物废水处理装置具有曝 气机构、循环机构和溶解机构，该曝气机构用于将空气引入处理槽内的填 充层下方来进行曝气，该循环机构用于将处理槽内的水或从处理槽排出的 处理水的一部分抽出，并使抽出的水循环而回到所述处理槽内，该溶解机 构用于使高氧浓度气体溶解到因循环机构工作而进行循环的循环水中。
专利文献1：日本公开特许公报特开2000-42583号公报
实用新型内容
-实用新型要解决的技术问题-
在如上述专利文献1所记载的现有废水处理装置中，由于只是从喷嘴 向处理槽内喷射被处理水而已，因此存在有下述问题，即：如果为了提高 处理能力而增加废水处理装置的处理槽的容积，则由于污泥粒子比较轻， 因此不容易散布到处理槽整体，从而槽内的废水浓度不均匀，无法效率良 好地进行净化处理。
本实用新型是鉴于上述问题而完成的，其目的在于使废水处理装置能 够效率良好地处理高浓度废水。
-用以解决技术问题的技术方案-
为达成上述目的，在该实用新型中，在喷嘴的喷出侧设置了用于使从 喷嘴喷出来的高浓度废水朝向多个接触体的方向移动的引导部件。
具体而言，第一方面的实用新型涉及一种废水处理装置，用于处理高 浓度废水，其特征在于具备：处理槽，该处理槽用于处理上述高浓度废水; 多个接触体，该多个接触体设置在上述处理槽内，用于使上述高浓度废水 中的菌附着上来;喷嘴，该喷嘴设置在上述多个接触体的下方一侧，用于 向上述处理槽内喷出供向该喷嘴的上述高浓度废水;以及引导部件，该引 导部件设置在上述喷嘴的喷出侧，用于使从该喷嘴喷过来的上述高浓度废 水朝上述多个接触体的方向移动。
根据上述结构，通过在喷嘴的喷出口的喷出侧设置引导部件，能够使 高浓度废水不滞留在处理槽底部，而是会散布到上方的多个接触体的各 处，能够使新的废水与附着在接触体上的菌接触而效率良好地进行净化处 理。
高浓度废水是指含有高浓度的有机性物质的水，能够举出的高浓度废 水例如有由含有水份的有机物垃圾产生的汁液、煮东西时产生的汤、水果 榨出的汁等。
第二方面的实用新型是在第一方面的实用新型的基础上，具有下述特 征：上述喷嘴朝向与铅直方向相交的方向，上述引导部件沿着上述喷嘴的 喷出方向延伸。
根据上述结构，在喷嘴相对于铅直方向倾斜着的情况下，通过沿着该 喷嘴的喷出方向设置引导部件，能够沿着引导部件引导喷出来的高浓度废 水，使高浓度废水效率良好地散布到处理槽内的各处。
第三方面的实用新型是在第二方面的实用新型的基础上，具有下述特 征：上述引导部件是扩散部件，该扩散部件布置在上述喷嘴的喷出口的正 对面，用于使从该喷嘴喷出来的上述高浓度废水扩散开来。
根据上述结构，由于扩散部件使从喷出口喷出来的高浓度废水广范围 地扩散开来，因此高浓度废水能够广泛地散布到处理槽内的各处。
第四方面的实用新型是在第二方面的实用新型的基础上，具有下述特 征：上述引导部件是沿着上述处理槽的内表面朝上方螺旋状延伸的螺旋状 部件。
根据上述结构，由于从喷嘴喷出来的高浓度废水沿着螺旋状部件旋转 地朝上方移动而扩散开来，因此能够效率良好地散布到上方的接触体的各 处。
第五方面的实用新型是在第一方面的实用新型的基础上，具有下述特 征：上述喷嘴朝向铅直方向，上述引导部件沿着与上述喷嘴的喷出方向相 交的方向延伸。
根据上述结构，当使喷嘴朝向铅直方向时，通过沿着与该喷嘴的喷出 方向相交的方向设置引导部件，能够利用引导部件改变高浓度废水的水流 的朝向来使高浓度废水扩散开来，从而能够使高浓度废水广泛地散布到处 理槽内的各处。
第六方面的实用新型是在第五方面的实用新型的基础上，具有下述特 征：上述引导部件是环型部件，该环型部件设置在上述喷嘴的正对面，并 且具有位于中央的通孔。
根据上述结构，由于存在通过环型部件的通孔后直线前进的高浓度废 水的水流、以及与通孔的周缘碰撞而扩散开来的高浓度废水的水流，因此 高浓度废水能够散布到处理槽内的各处。
第七方面的实用新型是在第一方面的实用新型的基础上，具有下述特 征：上述引导部件是分支喷嘴，该分支喷嘴设置在上述喷嘴的前端，并且 具有分支出来的多个喷出口。
根据上述结构，由于高浓度废水从分支喷嘴的分支出来的喷出口朝向 多个方向喷出来，因此高浓度废水能够散布到处理槽内的各处。
第八方面的实用新型是在第一方面的实用新型的基础上，具有下述特 征：上述引导部件是由位于上述处理槽底部的、越靠上方内径就越大的锥 形内壁所构成的，上述喷嘴朝向上述内壁。
根据上述结构，通过使从喷嘴的喷出口喷出来的高浓度废水与锥形内 壁碰撞来产生朝向上方的水流，能够避免高浓度废水滞留在下方，并且能 够使高浓度废水散布到上方的接触体的各处。
第九方面的实用新型是在第一到第八中任一方面的实用新型的基础 上，具有下述特征，即所述废水处理装置具备：供给管道，上述高浓度废 水供向该供给管道;循环管道，该循环管道用于使上述处理槽内部的上述 高浓度废水的一部分进行循环;以及泵，该泵用于提高通过上述循环管道 的上述高浓度废水的流速。
根据上述结构，由于使高浓度废水在处理槽内循环来进行高浓度废水 的处理，因此高浓度废水的浓度等的变化减少，能够稳定地进行处理。此 外，由于利用泵来提高高浓度废水的流速，因此与现有的废水处理装置中， 高浓度废水在处理槽内低速地流动的情况相比，可以不必增大处理槽本身 的尺寸。
第十方面的实用新型的废水处理系统具备：如一到第九中任一方面所 述的废水处理装置;原水槽，该原水槽设置在比上述处理槽更靠上游一侧， 用于贮留供给过来的上述高浓度废水;流量调整槽，该流量调整槽设置在 比上述原水槽更靠下游一侧且设置在比上述处理槽更靠上游一侧，该流量 调整槽用于调节从上述原水槽供给过来的上述高浓度废水的流量并将上 述高浓度废水送往上述处理槽;以及沉淀槽，该沉淀槽设置在比上述废水 处理装置更靠下游一侧，用于将处理后的处理水排出，并且用于使污泥沉 淀在该沉淀槽的底部。
根据上述结构，通过将本实用新型的废水处理装置安装到废水处理系 统中，能够得到可效率良好地对高浓度废水进行净化处理的废水处理系 统。也可以对现有的废水处理系统追加安装本实用新型的废水处理装置。
第十一方面的实用新型是在第一到第十中任一方面的实用新型的基 础上，具有下述特征：所述废水处理系统还具备二次处理槽，该二次处理 槽设置在上述处理槽和上述沉淀槽之间，在该二次处理槽内设有多个上述 接触体，该二次处理槽用于以比该处理槽内的流速还慢的流速来进一步对 在该处理槽中处理过的上述高浓度废水进行处理。
根据上述结构，高浓度废水在二次处理槽中更可靠地被处理。由于在 废水处理装置的处理槽中对高浓度废水进行处理来作为前处理，因此就二 次处理槽来说，可以使用比现有的废水处理系统中单独设置的处理槽还要 小型的处理槽。例如，只要在现有的废水处理系统的处理槽(该处理槽成 为二次处理槽)之前新设置本实用新型的处理槽，即使高浓度污泥的浓度 等发生变化，也能通过两阶段的处理来稳定地对高浓度废水进行处理。
-实用新型的效果-
如上所述，根据本实用新型，通过在喷嘴的喷出侧设置引导部件，使 从喷嘴喷出来的高浓度废水朝向多个接触体的方向移动，由此，能够效率 良好地对高浓度废水进行净化处理。
此外，通过在具有这样的喷嘴和引导部件的处理槽内边使高浓度废水 进行循环边进行处理，能够减少高浓度废水的浓度等的变化并稳定地进行 处理。
并且，这样的废水处理装置也可以使用在现有的废水处理系统。
