申请日2015.08.04
公开(公告)日2015.11.25
IPC分类号C02F9/14; A01K63/00; A01K63/04
摘要
本发明公开了生态池架污水处理一体化系统，污水处理一体化系统包括净化池和虾养殖池，净化池的上下两端侧面上分别设置有进水接口和出水接口，进水接口通过进水管连接外河道，出水接口通过输水管连接悬浮岛，悬浮岛位于虾养殖池内，悬浮岛的上方设置有喷淋装置，悬浮岛的顶面上设置有曝气增氧装置和氧化剂发生器，虾养殖池的底部设置有底槽，底槽的下方设置有主排污管，底槽的中心处设置有驱动电机，驱动电机的周围设置有环形排污槽。本发明结构简单，实用性强，不仅可以有效地对亚硝酸盐、PH值、重金属等进行检测和控制，而且通过引入外河道的水使虾养殖池的水处于流动状态，增加了虾养殖池的含氧量，提高了虾养殖的存活率。
权利要求书
1.生态池架污水处理一体化系统，其特征在于：所述污水处理一体化系统包 括净化池和虾养殖池，所述净化池的上下两端侧面上分别设置有进水接口 和出水接口，所述进水接口通过进水管连接外河道，所述进水管上设置有 进水阀，所述出水接口上设置有出水阀，所述出水接口通过输水管连接悬 浮岛，所述输水管上设置有抽水泵，所述悬浮岛位于所述虾养殖池内，所 述悬浮岛通过第一支撑杆固定连接所述虾养殖池的底部，所述悬浮岛的上 方设置有喷淋装置，所述悬浮岛的顶面上设置有曝气增氧装置和氧化剂发 生器，所述氧化剂发生器位于所述曝气增氧装置的两侧，所述曝气增氧装 置上设置有曝气孔，所述氧化剂发生器上设置有起泡口，所述悬浮岛的两 侧分别设置有第一温度计和第二温度计，所述第一温度计和所述第二温度 计的方向相反，所述虾养殖池的底部设置有底槽，所述底槽的下方设置有 主排污管，所述底槽的中心处设置有驱动电机，所述驱动电机的周围设置 有环形排污槽，所述环形排污槽通过排污支管连接所述主排污管，所述排 污支管上设置有单向电磁阀。
2.根据权利要求1所述的生态池架污水处理一体化系统，其特征在于：所述 净化池包括过滤层、重金属处理层和检测层，所述过滤层内设置有颗粒杂 质过滤网，所述颗粒杂质过滤网通过提升把手连接至所述净化池的顶部， 所述重金属处理层包括壳聚糖树脂层和海泡石层，所述壳聚糖树脂层位于 所述海泡石层的下方，所述净化池的顶部设置有防尘罩。
3.根据权利要求2所述的生态池架污水处理一体化系统，其特征在于：所述 检测层的两侧分别设置有碱性溶液灌和酸性溶液灌，所述检测层的底部设 置有PH计，所述PH计的端部固定连接有传感器。
4.根据权利要求1所述的生态池架污水处理一体化系统，其特征在于：所述 虾养殖池内设置有台阶形池壁，所述台阶形池壁上设置有调温板。
5.根据权利要求1所述的生态池架污水处理一体化系统，其特征在于：所述 虾养殖池的底部设置有反硝化菌层。
6.根据权利要求1所述的生态池架污水处理一体化系统，其特征在于：所述 喷淋装置包括下固定杆、上固定杆、主梁架、喷淋支架和喷洒装置，所述 主梁架固定连接在两个所述上固定杆之间，所述上固定杆通过伸缩杆连接 所述下固定杆，所述下固定杆固定连接在所述悬浮岛的顶面上，所述悬浮 岛与所述下固定杆之间设置有加强杆，所述喷淋支架均匀设置在所述主梁 架的两侧，所述喷淋支架通过第二支撑杆固定连接所述上固定杆，所述喷 淋支架上均匀设置有所述喷洒装置。
7.根据权利要求6所述的生态池架污水处理一体化系统，其特征在于：所述 喷洒装置包括四通管和至少三个喷头柱，所述四通管上设置有保护球罩， 所述保护球罩通过衔接柱固定连接所述喷淋支架，所述喷头柱内设置有喷 水管和预喷管，所述预喷管内设置有定位板，所述定位板通过弹簧连接有 金属钢球，所述金属钢球位于所述喷水管内，所述喷水管的直径大于所述 预喷管的直径。
8.根据权利要求1所述的生态池架污水处理一体化系统，其特征在于：所述 氧化剂发生器内设置有双氧水层，所述双氧水层的顶面上设置有起泡膜， 所述起泡膜上均匀设置有出泡管，所述双氧水层的侧壁上设置有进液管。
9.根据权利要求1所述的生态池架污水处理一体化系统，其特征在于：所述 驱动电机的上方设置有除污清扫架，所述除污清扫架通过主轴转动连接所 述驱动电机，所述主轴的顶端设置有亚硝酸盐浓度感应器。
10.根据权利要求9所述的生态池架污水处理一体化系统，其特征在于：所述 除污清扫架上设置有刮刷层，所述刮刷层的底部设置有搅拌柱，所述搅拌 柱的直径与所述环形排污槽的宽度相匹配。
说明书
生态池架污水处理一体化系统
技术领域
本发明涉及污水处理技术领域，尤其涉及生态池架污水处理一体化系统。
背景技术
污水处理是水产养殖业中的一个重要环节，随着水产养殖业的不断发展， 对于水的净化处理、循环利用越来越得到人们的重视。
在进行虾养殖的过程中，由于现有的水都受到一定的污染，水中的重金属 含量对虾的养殖存在着一定的威胁，同时由于虾的养殖数量的增加，会增加养 殖池中硝酸盐和亚硝酸盐的浓度，水中的含氧量、PH值、铵离子、二氧化氮等 影响虾生存的因素也在不断的变化，因此将虾养殖池内的死水“变成”流动的 活水是一个重要的环节。
发明内容
本发明目的在于针对现有技术所存在的不足而提供生态池架污水处理一体 化系统的技术方案，不仅可以有效地对亚硝酸盐、PH值、重金属等进行检测和 控制，而且通过引入外河道的水使虾养殖池的水处于流动状态，增加了虾养殖 池的含氧量，提高了虾养殖的存活率。
为了解决上述技术问题，本发明采用如下技术方案：

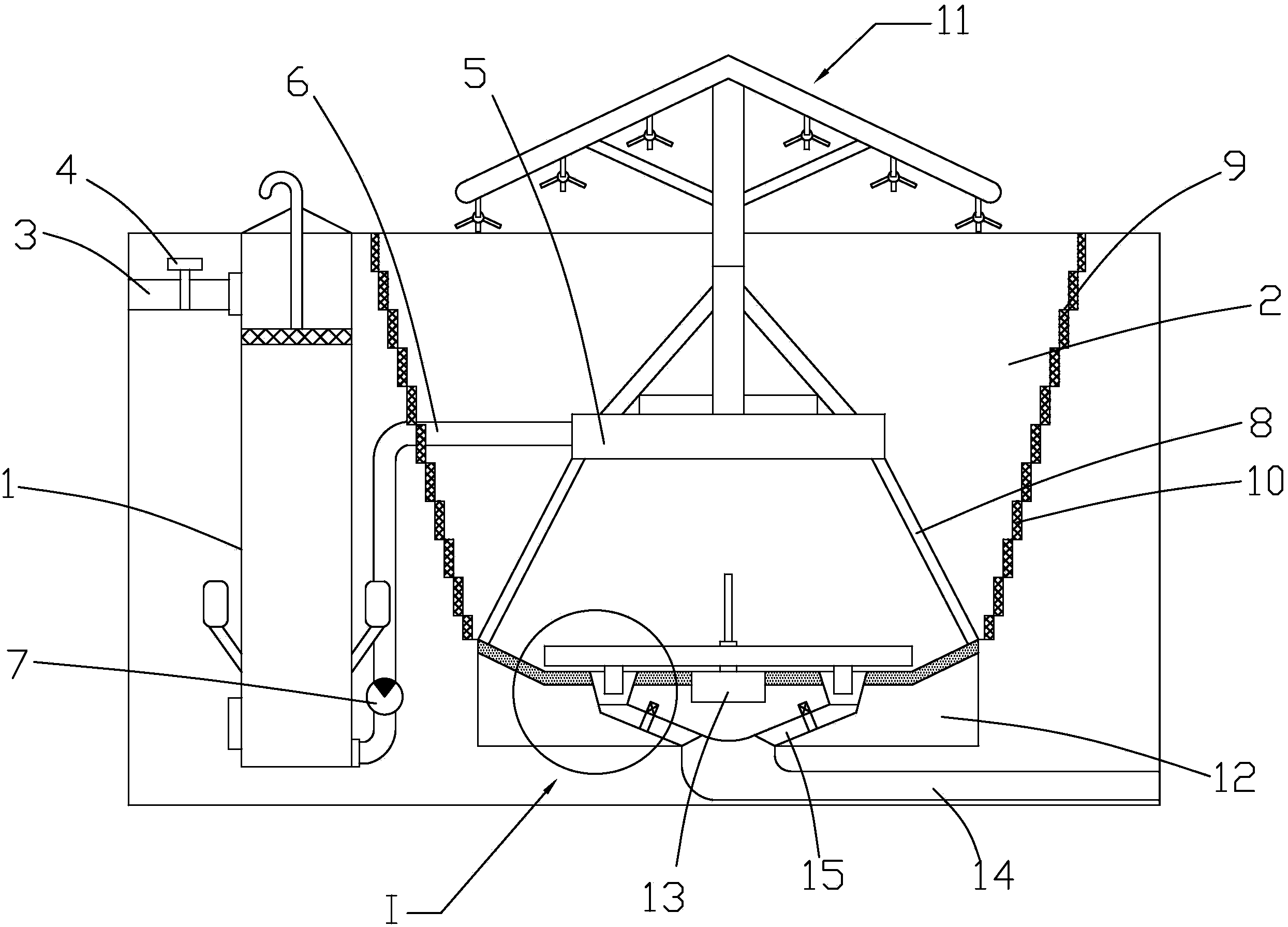

生态池架污水处理一体化系统，其特征在于：污水处理一体化系统包括净 化池和虾养殖池，净化池的上下两端侧面上分别设置有进水接口和出水接口， 进水接口通过进水管连接外河道，进水管上设置有进水阀，出水接口上设置有 出水阀，出水接口通过输水管连接悬浮岛，输水管上设置有抽水泵，悬浮岛位 于虾养殖池内，悬浮岛通过第一支撑杆固定连接虾养殖池的底部，悬浮岛的上 方设置有喷淋装置，悬浮岛的顶面上设置有曝气增氧装置和氧化剂发生器，氧 化剂发生器位于曝气增氧装置的两侧，曝气增氧装置上设置有曝气孔，氧化剂 发生器上设置有起泡口，悬浮岛的两侧分别设置有第一温度计和第二温度计， 第一温度计和第二温度计的方向相反，虾养殖池的底部设置有底槽，底槽的下 方设置有主排污管，底槽的中心处设置有驱动电机，驱动电机的周围设置有环 形排污槽，环形排污槽通过排污支管连接主排污管，排污支管上设置有单向电 磁阀;通过净化池将外河道内的水引入虾养殖池，使虾养殖池内的水处于流动 循环状态，不仅降低了水中重金属的含量，而且使虾养殖池内的水的PH值满足 虾的存活条件，提高了虾养殖的成功率，通过设置悬浮岛可以使水通过喷淋装 置进行喷洒，增加溶解氧的含量，曝气增氧装置和氧化剂发生器可以根据虾的 养殖数量进行溶解氧的调节，使水中溶解氧的含量满足虾的生存需求，避免虾 的数量过多而造成溶解氧急剧下降，第一温度计和第二温度计可以实时有效地 检测水的温度，使水温达到虾养殖的标准，并使水温维持在设定范围内，提高 虾的存活率，虾养殖池内的沉积物可以通过环形排污槽和主排污管排出虾养殖 池，净化水体的环境。
进一步，净化池包括过滤层、重金属处理层和检测层，过滤层内设置有颗 粒杂质过滤网，颗粒杂质过滤网通过提升把手连接至净化池的顶部，重金属处 理层包括壳聚糖树脂层和海泡石层，壳聚糖树脂层位于海泡石层的下方，净化 池的顶部设置有防尘罩，颗粒杂质过滤网可以有效地对外河道内输入的水中的 石块等杂质进行过滤，防止其对净化池造成堵塞，过滤后的杂质可以通过提升 把手清理出净化池，壳聚糖树脂层和海泡石层可以有效地对水中的重金属杂质 进行吸附，减少虾养殖池内的重金属含量。
进一步，检测层的两侧分别设置有碱性溶液灌和酸性溶液灌，检测层的底 部设置有PH计，PH计的端部固定连接有传感器，PH计可以检测水中的PH值， 然后根据PH值的比较通过传感器将信号传递给碱性溶液灌或酸性溶液灌，进而 调节水的PH值，是其满足虾养殖条件的需要。
进一步，虾养殖池内设置有台阶形池壁，台阶形池壁上设置有调温板，台 阶形池壁可以增强跌水效果，进而增加水中的溶解氧含量，同时调温板可以有 效地对虾养殖池中的水温进行调节，使溶解氧的含量和水温都达到虾养殖条件， 可以满足虾数量过多或过少时的养殖，增强了污水处理一体化系统的实用性和 稳定性。
进一步，虾养殖池的底部设置有反硝化菌层，反硝化菌层可以有效地将虾 养殖池中的亚硝酸盐进行分解，降低水中的亚硝酸盐浓度，防止亚硝酸盐浓度 过高而影响虾养殖的产量。
进一步，喷淋装置包括下固定杆、上固定杆、主梁架、喷淋支架和喷洒装 置，主梁架固定连接在两个上固定杆之间，上固定杆通过伸缩杆连接下固定杆， 下固定杆固定连接在悬浮岛的顶面上，悬浮岛与下固定杆之间设置有加强杆， 喷淋支架均匀设置在主梁架的两侧，喷淋支架通过第二支撑杆固定连接上固定 杆，喷淋支架上均匀设置有喷洒装置，喷淋装置可以根据实际情况的需要通过 伸缩杆进行调节，喷淋支架不仅增大了喷洒的面积，而且可以增大曝气的效果， 加强杆有效提高了下固定杆与悬浮岛之间的连接强度，提高喷淋装置的稳定性。
进一步，喷洒装置包括四通管和至少三个喷头柱，四通管上设置有保护球 罩，保护球罩通过衔接柱固定连接喷淋支架，喷头柱内设置有喷水管和预喷管， 预喷管内设置有定位板，定位板通过弹簧连接有金属钢球，金属钢球位于喷水 管内，喷水管的直径大于预喷管的直径,喷洒装置有效增大了喷洒面积，当四通 管内没有压力时，金属钢球在弹簧的作用下，降喷水管与预喷管分隔，当抽水 泵工作时，水压将金属钢球抵开，使水流喷射至虾养殖池内。
进一步，氧化剂发生器内设置有双氧水层，双氧水层的顶面上设置有起泡 膜，起泡膜上均匀设置有出泡管，双氧水层的侧壁上设置有进液管，双氧水通 过起泡膜的作用，通过出泡管喷射至虾养殖池内，可以有效降低虾养殖池中的 亚硝酸盐浓度。
进一步，驱动电机的上方设置有除污清扫架，除污清扫架通过主轴转动连 接驱动电机，主轴的顶端设置有亚硝酸盐浓度感应器，除污清扫架在驱动电机 的作用下进行转动，带动搅拌柱在环形排污槽中进行搅拌，使沉积的淤泥等杂 物通过主排污管流出。
进一步，除污清扫架上设置有刮刷层，刮刷层的底部设置有搅拌柱，搅拌 柱的直径与环形排污槽的宽度相匹配，提高淤泥的等杂物的清楚效率，防止排 污支管造成堵塞。
本发明由于采用了上述技术方案，具有以下有益效果：
1、通过净化池将外河道内的水引入虾养殖池，使虾养殖池内的水处于流动 循环状态，不仅降低了水中重金属的含量，而且使虾养殖池内的水的PH值满足 虾的存活条件，提高了虾养殖的成功率;
2、通过设置悬浮岛可以使水通过喷淋装置进行喷洒，增加溶解氧的含量， 曝气增氧装置和氧化剂发生器可以根据虾的养殖数量进行溶解氧的调节，使水 中溶解氧的含量满足虾的生存需求，避免虾的数量过多而造成溶解氧急剧下降;
3、颗粒杂质过滤网可以有效地对外河道内输入的水中的石块等杂质进行过 滤，防止其对净化池造成堵塞，过滤后的杂质可以通过提升把手清理出净化池， 壳聚糖树脂层和海泡石层可以有效地对水中的重金属杂质进行吸附，减少虾养 殖池内的重金属含量;
4、台阶形池壁可以增强跌水效果，进而增加水中的溶解氧含量，同时调温 板可以有效地对虾养殖池中的水温进行调节，使溶解氧的含量和水温都达到虾 养殖条件，可以满足虾数量过多或过少时的养殖，增强了污水处理一体化系统 的实用性和稳定性;
5、喷洒装置有效增大了喷洒面积，当四通管内没有压力时，金属钢球在弹 簧的作用下，降喷水管与预喷管分隔，当抽水泵工作时，水压将金属钢球抵开， 使水流喷射至虾养殖池内。
本发明结构简单，实用性强，不仅可以有效地对亚硝酸盐、PH值、重金属 等进行检测和控制，而且通过引入外河道的水使虾养殖池的水处于流动状态， 增加了虾养殖池的含氧量，提高了虾养殖的存活率。
