申请日2015.02.25
公开(公告)日2015.08.05
IPC分类号C02F3/02; H02J9/06
摘要
本实用新型公开了一种双电源污水处理装置，包括污水处理用电设备，所述污水处理用电设备与开关电源的输出端电连接，该开关电源的输入端电连接有相互并接有蓄电池和交流电源，蓄电池还与太阳能组件和交流电源电连接。在所述开关电源与交流电源之间串联有整流器。所述开关电源为直流开关电源。该污水处理装置的双电源供电系统实现了对用电设备的持续稳定供电，保证了污水处理装置高效、稳定供电，使污水处理装置高效、稳定工作。
权利要求书

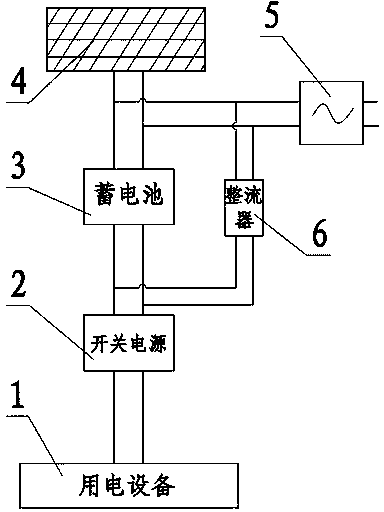

1.一种双电源污水处理装置，包括污水处理用电设备(1)，其特征在于：所述污水处理用电设备(1)与开关电源(2)的输出端电连接，该开关电源(2)的输入端电连接有相互并接的蓄电池(3)和交流电源(5)，蓄电池(3)还与太阳能组件(4)和交流电源(5)电连接。
2.根据权利要求1所述的双电源污水处理装置，其特征在于：在所述开关电源(2)与交流电源(5)之间串联有整流器(6)。
3.根据权利要求2所述的双电源污水处理装置，其特征在于：所述开关电源(2)为直流开关电源。
4.根据权利要求1所述的双电源污水处理装置，其特征在于：所述太阳能组件(4)包括太阳能电池板及太阳能控制器。
5.根据权利要求1所述的双电源污水处理装置，其特征在于：所述污水处理用电设备(1)至少包括有曝气泵。
说明书
双电源污水处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及船舶、海洋装备及车辆等移动式点源生活污水处理装置的供电电源。
背景技术
生活污水是人类生活生产过程中所产生的污水，生活污水中含有大量的有机物，如纤维素、淀粉、糖类等，也常含有病原菌、病毒和寄生虫卵。生活污水的无序排放不仅加剧了水资源的短缺，而且直接影响到人们的生存环境和水体恶化。
生活污水处理方法大致有：化学处理法、物理处理法及生化处理法，其中生化处理法是利用各种微生物的分解作用，使污水中的各种有机物降解和转化为无害的无机物，且使水中的重金属适当转化。在受污染水体的生物修复技术中，微生物具有重要作用。目前生物处理法已相当成熟，其核心技术为活性污泥法和生物膜法，是目前最经济、最适用、最为高效的污水处理方法。
生活污水处理装置中各种泵、风机及电动阀等用电设备均依赖于电源的稳定供给，尤其是活性污泥法和生物膜法的好氧处理技术中，为了维持污水中足够的溶解氧使微生物得以生存或增殖，生活污水处理装置中的曝气泵或曝气风机应当保持连续工作或短暂停息的间隙工作状态。但是现有船用等移动设备上的生活污水处理装置的电源往往来至于其自身的发电设备，这些发电设备仅在船舶运行时工作而向外提电源。船舶停航后其动力装置及发电设备停止运行，则需要配备大容量的蓄电池才能维持生活污水处理装置中曝气泵或曝气风机的运转，不仅运行成本高，而且需要占用相当大的空间。即便如此，也难以维持曝气泵或曝气风机数天的运行，这成为污水生物处理技术在移动工具上运用一大制约因素。
实用新型
针对现有技术所存在的上述不足，本实用新型所要解决的问题是提供一种能实现持续稳定供电，从而有效保持微生物活性和生长的双电源污水处理装置。
为了解决上述技术问题，本实用新型的双电源污水处理装置，包括污水处理用电设备，所述污水处理用电设备与开关电源的输出端电连接，该开关电源的输入端电连接有相互并接有蓄电池和交流电源，蓄电池还与太阳能组件和交流电源电连接。
采用上述结构后，由于在向污水处理用电设备提供电能的蓄电池与太阳组件和交流电源的两个电源相电连接，从而形成双电源供电，这样在发电设备运行或可以接通市电的情况下，交流电源既可以向蓄电池，又可以经开关电源向用电设备提供电源。而当发电设备停机或无法接通市情况下，太阳能组件又可以向蓄电池充电，太阳能组件通过蓄电池、开关电源给污水处理用设备提供电源动力，从而实现向用电设备持续供电，确保污水处理装置中微生物的活性和生长增殖。又由于蓄电池和/或交流电源是经开关向用电设备供电的，开关电源将电能质量相对较差的原生态电源转换成满足污水处理用电设备运行要求的质量较高的直流电，从而保证了污水处理用电设备的稳定高效运行。
本实用新型的优选方式，在所述开关电源与交流电源之间串联有整流器。所述开关电源为直流开关电源。整流器先将交流电初整为直流电，再经开关电源转换为高质量的直流电，有利于用电设备的高效稳定工作。
本实用新型的又一优选实施方式，所述太阳能组件包括太阳能电池板及太阳能控制器。太阳能电池板把光能转换为电能，再经太阳能控制器的过充保护，将太阳能组件传来的电能输送给蓄电池储存。
本实用新型的进一步实施方式，所述污水处理用电设备至少包括有曝气泵。曝气泵给微生物的生长增殖提供充足的溶解氧，维持其降解污水中有机物的生物活性。
