申请日2015.10.21
公开(公告)日2016.04.13
IPC分类号B65F3/00
摘要
一种车载垃圾车废液收集装置，涉及垃圾运输设备技术领域，由底箱、挡板、斜板、过滤板、固定片和拉手构成，在底箱内设有斜板，斜板上设有挡板，底箱上设有过滤板，过滤板上设有固定片、滤孔、出水口和拉手;本实用新型实用性强，使用和安装起来都比较简单，不但将垃圾的污水积液收集起来，防止了积液喷溅出垃圾车的厢体，避免了环境再次的污染，而且还可以防止污水积液长时间在厢体内侵蚀厢体，从而延长了厢体的使用寿命。

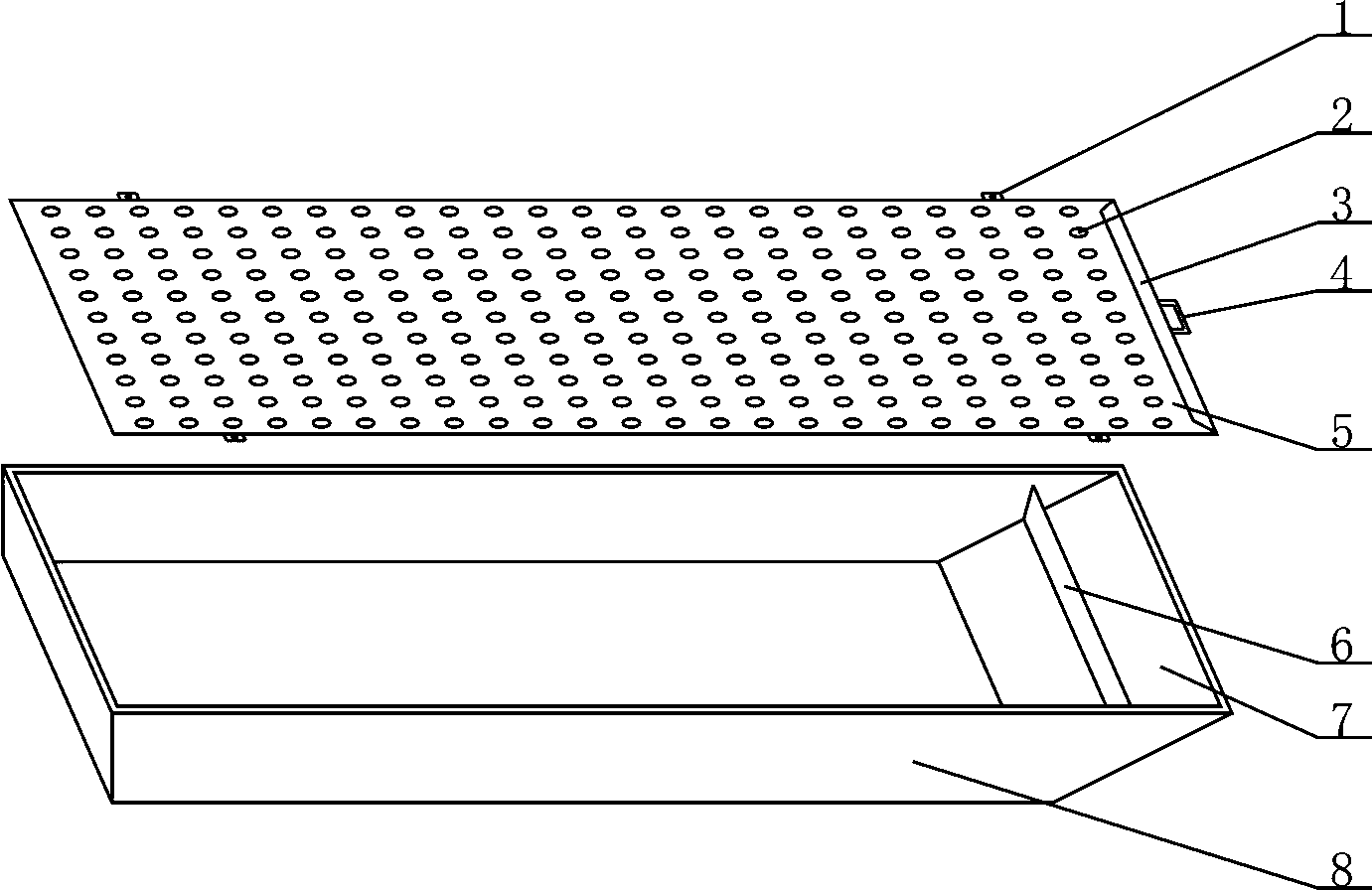

摘要附图
权利要求书
1.一种车载垃圾车废液收集装置，包括底箱、挡板、斜板、过滤板、固定片和拉手，其特征是：在底箱内设有斜板，斜板上设有挡板，底箱上设有过滤板，过滤板上设有固定片、滤孔、出水口和拉手。
2.根据权利要求1所述的一种车载垃圾车废液收集装置，其特征是：所述底箱为长方形、圆形、椭圆形或不规则形结构，底箱由防水、防腐材料制作而成。
3.根据权利要求1或2所述的一种车载垃圾车废液收集装置，其特征是：所述底箱的一侧设有斜板，斜板设置在底箱任一端的侧面上，斜板与底箱的底板呈至少15度夹角。
4.根据权利要求1所述的一种车载垃圾车废液收集装置，其特征是：所述过滤板上设有若干个滤孔，滤孔平均分布在过滤板上，在过滤板一端设有出水口，出水口一侧的过滤板上设有拉手。
5.根据权利要求1或4所述的一种车载垃圾车废液收集装置，其特征是：所述过滤板的边缘处设有若干个固定片，固定片为圆形、椭圆形、长方形或不规则形结构，在固定片上设有固定孔。
说明书
一种车载垃圾车废液收集装置
【技术领域】
本实用新型涉及垃圾运输设备技术领域，尤其是涉及一种车载垃圾车废液收集装置。
【背景技术】
公知的，目前在城市中用来运输的垃圾环卫车都采用箱式垃圾车，但是现有的垃圾车厢体的底部都是平的，采用的是直接接触的方式，因此当在运输垃圾的时候，垃圾中的污水会渗透到厢体的底部，如果时间长了积水会对厢体造成侵蚀，使厢体损坏，而且厢体中的污水由于处于厢体中，因此，污水在卸垃圾的时候很难被排放干净，这样在造成厢体侵蚀的同时会把厢体弄得臭气难闻，从而影响了垃圾工作者的工作。
【实用新型内容】
为了克服背景技术中的不足，本实用新型公开了一种车载垃圾车废液收集装置，本实用新型通过在底箱上设置斜板，斜板上设置挡板，并在底箱上设置过滤板，以此来达到处理垃圾积液和防止垃圾车厢体腐蚀的目的。
为了实现所述实用新型目的，本实用新型采用如下技术方案：
一种车载垃圾车废液收集装置，包括底箱、挡板、斜板、过滤板、固定片和拉手，在底箱内设有斜板，斜板上设有挡板，底箱上设有过滤板，过滤板上设有固定片、滤孔、出水口和拉手。
所述底箱为长方形、圆形、椭圆形或不规则形结构，底箱由防水、防腐材料制作而成。
所述底箱的一侧设有斜板，斜板设置在底箱任一端的侧面上，斜板与底箱的底板呈至少15度夹角。
所述过滤板上设有若干个滤孔，滤孔平均分布在过滤板上，在过滤板一端设有出水口，出水口一侧的过滤板上设有拉手。
所述过滤板的边缘处设有若干个固定片，固定片为圆形、椭圆形、长方形或不规则形结构，在固定片上设有固定孔。
由于采用了上述技术方案，本实用新型具有如下有益效果：
本实用新型所述的一种车载垃圾车废液收集装置，包括底箱、挡板、斜板、过滤板、固定片和拉手，通过在底箱上设置斜板，斜板上设置挡板，并在底箱上设置过滤板，以此来达到处理垃圾积液和防止垃圾车厢体腐蚀的目的;本实用新型实用性强，使用和安装起来都比较简单，不但将垃圾的污水积液收集起来，防止了积液喷溅出垃圾车的厢体，避免了环境再次的污染，而且还可以防止污水积液长时间在厢体内侵蚀厢体，从而延长了厢体的使用寿命。
