申请日2015.10.14
公开(公告)日2016.02.17
IPC分类号C02F3/30; C02F9/14
摘要
微动力污水处理系统，包括缺氧池、氧化池、二沉池和污泥池，缺氧池的出水口与氧化池的进水口连通，氧化池的排污口与缺氧池连通，氧化池的出水口与二沉池的进水口连通，二沉池上设置有出水口，二沉池的排污口与污泥池的进口连通，污泥池的回水口与氧化池连通，系统还包括鼓风机，鼓风机的出风口与氧化池连通，氧化池和缺氧池内都放置有自由体生态基填料。采用自由体生态基-接触氧化法处理技术，水质参数按一般生活污水来说，进水的生物需氧量BOD为250mg/l，出水的生物需氧量BOD为20mg/l，处理效果得到很大提高，适用于住宅区、饭店、宾馆、疗养院、学校、矿山、工厂等生活污水处理及类似的工业污水处理。
权利要求书

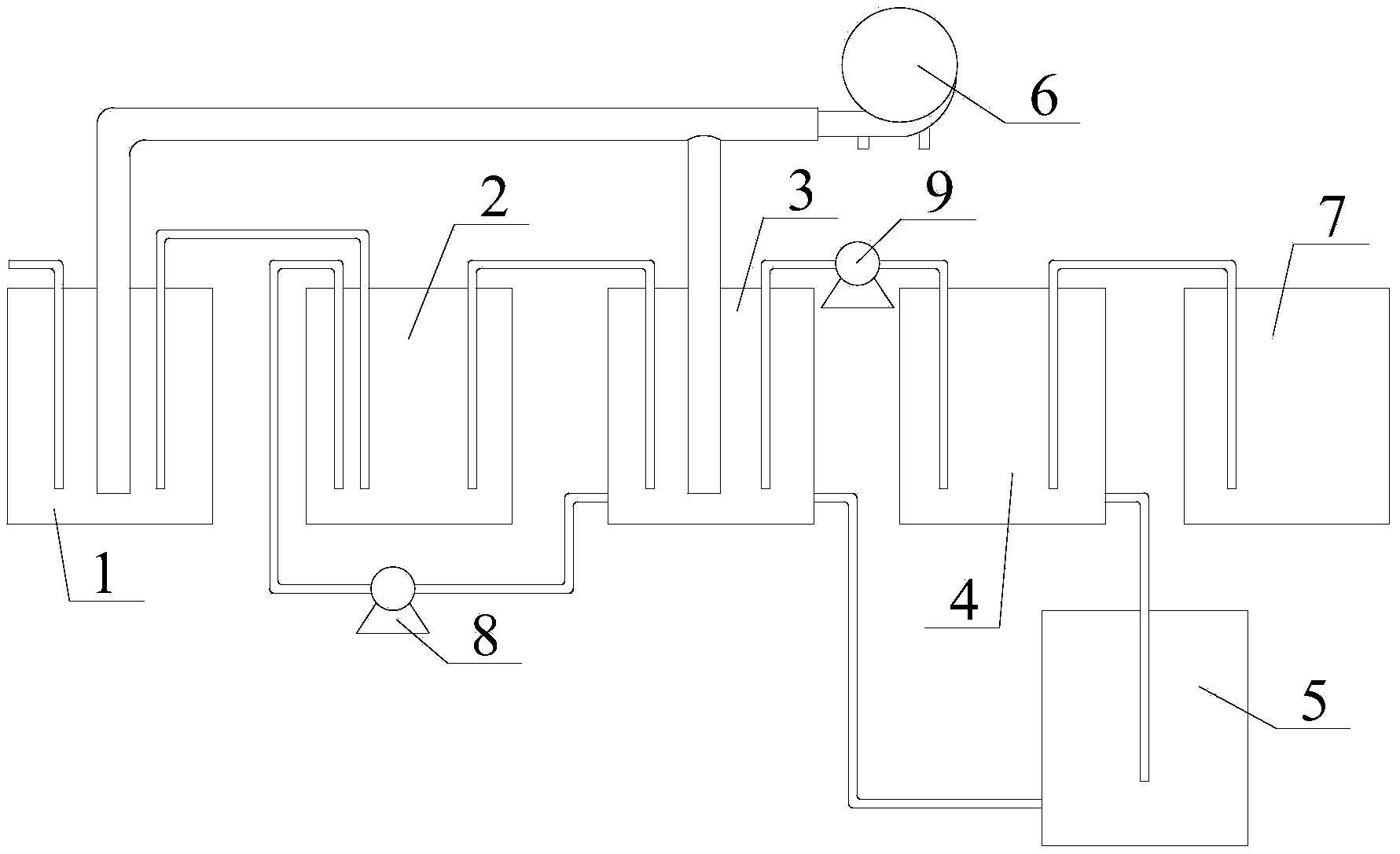

1.微动力污水处理系统，包括缺氧池(2)、氧化池(3)、二沉池(4) 和污泥池(5)，缺氧池(2)的出水口与氧化池(3)的进水口连通，氧化池(3)的排污口与缺氧池(2)连通，氧化池(3)的出水口与二沉池(4) 的进水口连通，二沉池(4)上设置有出水口，二沉池(4)的排污口与污泥池(5)的进口连通，污泥池(5)的回水口与氧化池(3)连通，其特征在于：所述的系统还包括鼓风机(6)，鼓风机(6)的出风口与氧化池(3) 连通，氧化池(3)和缺氧池(2)内都放置有自由体生态基填料。
2.根据权利要求1所述的微动力污水处理系统，其特征在于：所述的氧化池(3)内自由体生态基填料的比表面积为4500～6000m2/m3。
3.根据权利要求1所述的微动力污水处理系统，其特征在于：所述的氧化池(3)内的气水比为15：1。
4.根据权利要求1所述的微动力污水处理系统，其特征在于：所述的二沉池(4)内污水的上升流速为0.3～0.4mm/s。
5.根据权利要求1所述的微动力污水处理系统，其特征在于：所述的氧化池(3)与缺氧池(2)之间设置有回流泵(8)，回流泵(8)的进口与氧化池(3)的排污口连通，回流泵(8)的出口与缺氧池(2)连通。
6.根据权利要求1所述的微动力污水处理系统，其特征在于：所述的氧化池(3)和二沉池(4)之间设置有自吸泵(9)，自吸泵(9)的进口与氧化池(3)的出水口连通，自吸泵(9)的出口与二沉池(4)的进水口连通。
7.根据权利要求1所述的微动力污水处理系统，其特征在于：所述的系统还包括消毒池(7)，消毒池(7)内设置有消毒装置，二沉池(4)的出水口与消毒池(7)的进水口连通，消毒池(7)上设置有水回收口。
8.根据权利要求1所述的微动力污水处理系统，其特征在于：所述的系统还包括调节池(1)，调节池(1)的进水口处设置有格栅，调节池(1) 的出水口与缺氧池(2)的进水口连通，鼓风机(6)的出风口与调节池(1) 连通。
9.根据权利要求8所述的微动力污水处理系统，其特征在于：所述的调节池(1)内设置有潜污泵。
说明书
微动力污水处理系统
技术领域
本实用新型属于污水处理设备技术领域，涉及到微动力污水处理系统。
背景技术
工厂、住宅区、医院等地方排出的污水，因所含污染物的总量或浓度较高，达不到排放标准要求或不适应环境容量要求，如果直接排放的话会降低水环境质量和功能目标，所以必需利用污水处理系统对这些污水进行处理，但是现有的污水处理系统处理效果较差，处理后所得的水质距离排放标准还有一定的差距。
发明内容
本实用新型为了克服现有技术的缺陷，设计了操作简单、维护方便、使用寿命长、处理效果好的微动力污水处理系统。
本实用新型所采取的具体技术方案是：微动力污水处理系统，包括缺氧池、氧化池、二沉池和污泥池，缺氧池的出水口与氧化池的进水口连通，氧化池的排污口与缺氧池连通，氧化池的出水口与二沉池的进水口连通，二沉池上设置有出水口，二沉池的排污口与污泥池的进口连通，污泥池的回水口与氧化池连通，关键是：所述的系统还包括鼓风机，鼓风机的出风口与氧化池连通，氧化池和缺氧池内都放置有自由体生态基填料。
所述的氧化池内自由体生态基填料的比表面积为4500～6000m2/m3。
所述的氧化池内的气水比为15：1。
所述的二沉池内污水的上升流速为0.3～0.4mm/s。
所述的氧化池与缺氧池之间设置有回流泵，回流泵的进口与氧化池的排污口连通，回流泵的出口与缺氧池连通。
所述的氧化池和二沉池之间设置有自吸泵，自吸泵的进口与氧化池的出水口连通，自吸泵的出口与二沉池的进水口连通。
所述的系统还包括消毒池，消毒池内设置有消毒装置，二沉池的出水口与消毒池的进水口连通，消毒池上设置有水回收口。
所述的系统还包括调节池，调节池的进水口处设置有格栅，调节池的出水口与缺氧池的进水口连通，鼓风机的出风口与调节池连通。
所述的调节池内设置有潜污泵。
本实用新型的有益效果是：在氧化池和缺氧池内都放置自由体生态基填料，采用自由体生态基-接触氧化法处理技术，水质参数按一般生活污水来说，进水的生物需氧量BOD为250mg/l，出水的生物需氧量BOD为 20mg/l，处理效果得到很大提高，可埋入地表下，全自动控制，无需人员管理，无污泥回流，操作简单，维护方便，噪声低，无异味，使用寿命长，适用于住宅区、饭店、宾馆、疗养院、学校、矿山、工厂等生活污水处理及类似的工业污水处理。
