申请日2015.03.24
公开(公告)日2015.07.22
IPC分类号C02F9/14
摘要
太阳能地埋式集成污水处理设备，属于污水处理设备技术领域，包括设置在地上的太阳能动力系统，其特征是，太阳能动力系统包括太阳能电力组、太阳能控制器、逆变器、蓄电池组，太阳能电力组、逆变器、蓄电池组分别与太阳能控制器连接;还包括设置在地下的格栅渠、调节池、厌氧池、好氧池、沉淀池、储泥池;有益效果是：1)节能、占用空间小;2)运行稳定，运行成本小;3)安全性高;4)操作、运行管理简便，微电脑自动控制系统与远程在线监控系统的运用，实现在线通讯，远程故障报警、远程故障排除等，无需人管理。

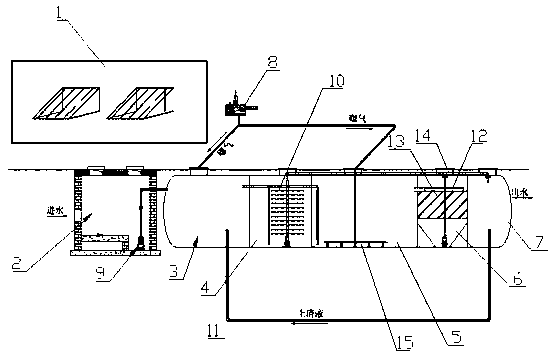

摘要附图
权利要求书
1.太阳能地埋式集成污水处理设备，包括设置在地上的太阳能动力系统，其特征是，太阳能动力系统包括太阳能电力组、太阳能控制器、逆变器、蓄电池组，太阳能电力组、逆变器、蓄电池组分别与太阳能控制器连接;还包括设置在地下的格栅渠、调节池、厌氧池、好氧池、沉淀池、储泥池;格栅渠通过管路、提升泵连接调节池，调节池的上部通过管路连接厌氧池的下部，厌氧池内设置悬挂填料，悬挂填料下部设有搅拌系统，厌氧池的上部通过管路连接好氧池的下部，好氧池上部通过管路连接沉淀池，沉淀池内设有斜管填料，斜管填料上部设有出水堰板，斜管填料下部设有回流系统，回流系统通过管路连通厌氧池、储泥池;储泥池还通过管路连通调节池;还包括曝气机，曝气机通过管路连接调节池、好氧池底部的微孔曝气管。
2.根据权利要求1所述的太阳能地埋式集成污水处理设备，其特征是，逆变器通过线路连接提升泵、搅拌系统、曝气机、回流系统。
3.根据权利要求1所述的太阳能地埋式集成污水处理设备，其特征是，还包括控制系统，控制系统包括显示屏、PLC控制器，显示屏、太阳能控制器、逆变器、提升泵、曝气机、搅拌系统、回流系统分别与PLC控制器连接。
说明书
太阳能地埋式集成污水处理设备
技术领域
本实用新型属于污水处理设备技术领域，具体涉及太阳能地埋式集成污水处理设备。
背景技术
水资源缺乏和污染的问题是全球共同关注的一个问题，就我国而言，其严重地制约着我国总体经济的健康持续发展，基础设施冗杂和运行费用高昂等问题抑制了居民生活质量的改善和提高，水环境治理刻不容缓，应成为我国环境综合治理的重要组成部分。现国家正在加大力度扶持新农村水改项目，为了节约用水、保护环境以及增加社会社会效益与环境效益，科学、客观地对村镇及社区污水处理进行技术开发，按照建设相关环保法规、标准的规定，设计一种适合农村实用的，节能环保的污水处理设备为了当务之急。
实用新型内容
本实用新型提供热效率高，防水性能好的电加热管。
本实用新型的技术方案为：
太阳能地埋式集成污水处理设备，包括设置在地上的太阳能动力系统，其特征是，太阳能动力系统包括太阳能电力组、太阳能控制器、逆变器、蓄电池组，太阳能电力组、逆变器、蓄电池组分别与太阳能控制器连接;还包括设置在地下的格栅渠、调节池、厌氧池、好氧池、沉淀池、储泥池;格栅渠通过管路、提升泵连接调节池，调节池的上部通过管路连接厌氧池的下部，厌氧池内设置悬挂填料，悬挂填料下部设有搅拌系统，厌氧池的上部通过管路连接好氧池的下部，好氧池上部通过管路连接沉淀池，沉淀池内设有斜管填料，斜管填料上部设有出水堰板，斜管填料下部设有回流系统，回流系统通过管路连通厌氧池、储泥池;储泥池还通过管路连通调节池;还包括曝气机，曝气机通过管路连接调节池、好氧池底部的微孔曝气管。悬挂填料包括多层填料支架，填料支架之间设有填料;斜管填料包括斜管和设置在斜管内的填料。
其中，逆变器通过线路连接提升泵、搅拌系统、曝气机、回流系统。搅拌系统包括搅拌轴及安装在搅拌轴下端的桨叶，搅拌轴上端安装有电机及减速机;回流系统包括管道及设置在管道上的管道泵。
其中，还包括控制系统，控制系统包括显示屏、PLC控制器，显示屏、太阳能控制器、逆变器、提升泵、管道泵、曝气机、搅拌系统、回流系统分别与PLC控制器连接;还可以包括报警系统，报警系统包括报警灯、声音报警器，报警灯、声音报警器与PLC控制器连接;搅拌系统包括搅拌轴及安装在搅拌轴下端的桨叶，搅拌轴上端安装有电机及减速机;回流系统包括管道及设置在管道上的管道泵;电机及管道泵与PLC控制器连接。
本实用新型的有益效果是：1)采用太阳能绿色能源，符合国家产业政策。设备埋入地下，地表可作为绿化货广场用地，不占用地表面积，不需盖房，更不需用采暖保温，施工简单;2)运行稳定，光电一体化技术的运用，采用太阳能提供动力，无需用电，几乎无运行费用，保证系统长期稳定运行，通过与电网的有效结合，削峰填谷，既符合国家政策导向，又实现运行成本最小化;3)安全性能高，使用太阳能作为动力的污水处理设备是一种新型污水处理设备，该设备采用完全生态的微生物处理方法，安全环保;改善环境，经过治理的污水在进行水体生态修复的同时，可改善居民生活的健康环境。可计入国家节能减排计划;4)操作、运行管理简便，微电脑自动控制系统与远程在线监控系统的运用，实现在线通讯，远程故障报警、远程故障排除等，无需人管理，解决了乡镇和农村缺乏专业运行管理人员的现实问题，整个系统可以实现无人值守;5)系统结构紧凑、占地面积小，大大节省了土地资源，地面上可以做绿化。
