申请日2015.10.13
公开(公告)日2016.03.30
IPC分类号C02F9/04
摘要
本实用新型公开了一种结晶法回收废水中氮磷资源的装置，包括依次相连的反应池、混合器、旋流器和离心设备;所述反应池连接进水管道，所述反应池上方连接有镁盐添加池;所述离心设备连接出水管道，所述离心设备底部连接混合器;所述旋流器底部连接氮磷回收池，本实用新型所公开的结晶法回收废水中氮磷资源的装置结构简单，回收效率高，有利于环境保护。
权利要求书
1.一种结晶法回收废水中氮磷资源的装置，其特征在于，包括依次相连的反应池、混合器、旋流器和离心设备;所述反应池连接进水管道，所述反应池上方连接有镁盐添加池;所述离心设备连接出水管道，所述离心设备底部连接混合器;所述旋流器底部连接氮磷回收池。
2.根据权利要求1所述的一种结晶法回收废水中氮磷资源的装置，其特征在于，所述反应池和混合器之间的管道上设置泵。
说明书
一种结晶法回收废水中氮磷资源的装置
技术领域
本实用新型涉及一种废水处理装置，特别涉及一种回收废水中氮磷资源的装置。
背景技术
氮和磷是一种重要资源，它们既是所有生物细胞的重要组成元素之一，又是生产农肥和饲料等人们生活所需必需品的原料。从污水中回收氮磷一方面是可持续发展的需要，另一方面是由于污水除磷脱氮已在或正在许多国家实施。从污水处理过程中回收氮磷既有利于保护环境，又有利于改进污水处理厂的运行效果，还回收了资源。
为了避免含磷污水排入“敏感水域”，各国都在努力将磷从污水中去除，以应对环境目标要求，对污水进行生物法除磷脱氮就使污水厂中的某些工艺单元如厌氧区、污泥浓缩池、污泥消化池、脱水机房等的液流中富含氨氮和硝酸根。在这些污水处理单元中厌氧释磷区富含的磷会增加后续工序的总磷负荷;而污泥的各处理单元排出富含氮磷的液流一般会回到污水处理流程的起端，从而使污水处理系统的负荷增加55%-75%。
实用新型内容
为解决上述技术问题，本实用新型提供了一种结晶法回收废水中氮磷资源的装置，以达到高效处理废水中氮磷的目的。
为达到上述目的，本实用新型的技术方案如下：

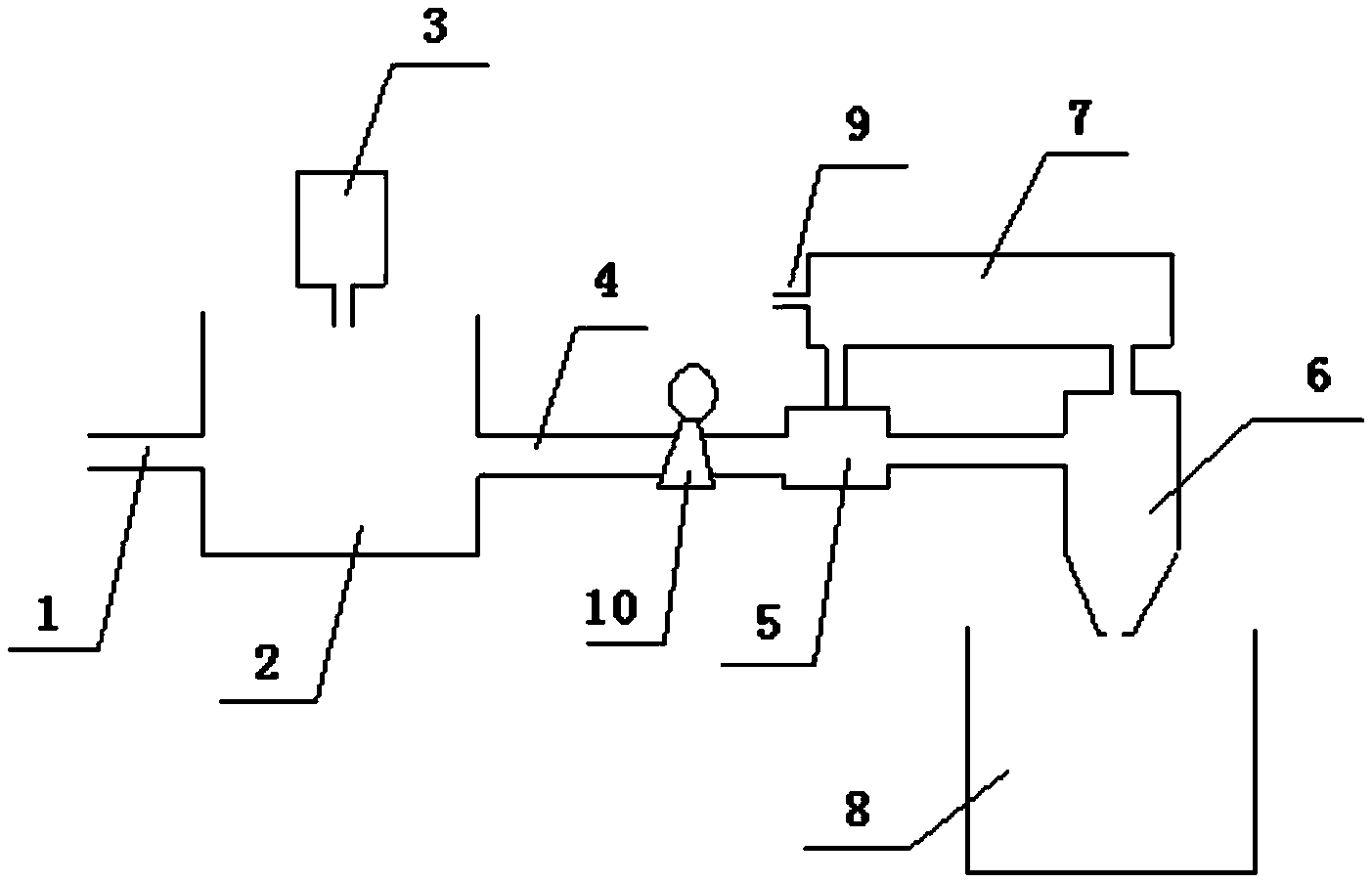

一种结晶法回收废水中氮磷资源的装置，包括依次相连的反应池、混合器、旋流器和离心设备;所述反应池连接进水管道，所述反应池上方连接有镁盐添加池;所述离心设备连接出水管道，所述离心设备底部连接混合器;所述旋流器底部连接氮磷回收池。
上述方案中，所述反应池和混合器之间的管道上设置泵，为污水循环提供动力。
通过上述技术方案，本实用新型提供的结晶法回收废水中氮磷资源的装置包括镁盐添加池、反应池、混合器、旋流器和离心设备。与现有技术相比，本实用新型采用把小粒径颗粒结晶成大粒径颗粒并通过离心设备来分离固相和液相，从而达到既处理污水，又回收氮磷的目的。
