申请日2015.03.20
公开(公告)日2015.06.24
IPC分类号G01N1/10
摘要
一种新型的污水处理用取水装置，它涉及环保设备技术领域，它包含转轴、支撑杆、吊架、吊桶、驱动电机、传动带，转轴的两端通过轴承连接有支撑杆，转轴的表面上通过螺钉固定连接有数个吊架，每个吊架上均旋接有吊桶，一侧的支撑杆上设有驱动电机，驱动电机通过传动带与转轴连接。它结构简单，设计合理，操作方便，适用于小型污水处理厂，能够提高工作效率，保证了工作质量。

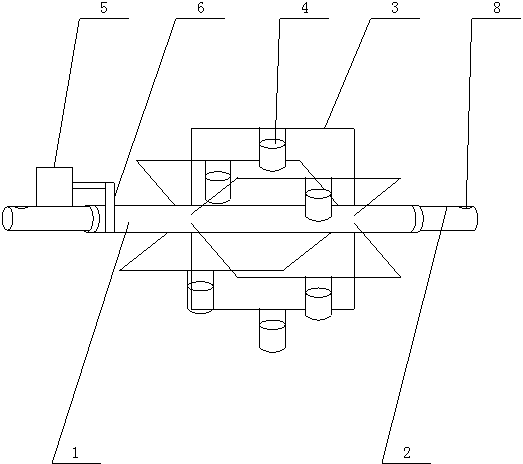

摘要附图
权利要求书
1.一种新型的污水处理用取水装置，其特征在于它包含转轴(1)、支撑杆(2)、吊架(3)、吊桶(4)、驱动电机(5)、传动带(6)，转轴(1)的两端通过轴承连接有支撑杆(2)，转轴(1)的表面上通过螺钉固定连接有数个吊架(3)，每个吊架(3)上均旋接有吊桶(4)，一侧的支撑杆(2)上设有驱动电机(5)，驱动电机(5)通过传动带(6)与转轴(1)连接。
2.根据权利要求1所述的一种新型的污水处理用取水装置，其特征在于所述的吊桶(4)上设有刻度线(7)。
3.根据权利要求1所述的一种新型的污水处理用取水装置，其特征在于所述的转轴(1)、吊架(3)和吊桶(4)的表面均设有防锈涂层。
4.根据权利要求1所述的一种新型的污水处理用取水装置，其特征在于所述的支撑架(2)上设有螺钉固定孔(8)。
说明书
一种新型的污水处理用取水装置
技术领域
本实用新型涉及环保设备技术领域，具体涉及一种污水处理用取水装置。
背景技术
环保设备是指用于控制环境污染、环保活性炭改善环境质量而有生产单位或建筑安装单位制造和建造出来的机械产品、构筑物及系统。也有人认为，环保设备是指治理环境污染的机械加工产品，蜂窝状活性炭如除尘器、焊烟净化器、单体水处理设备、噪声控制器等。这种认识是不全面的。环保设备还应包括输送含污染物流体物质的动力设备，如水泵、风机、输送机等;同时还包括保证污染防治设施正常运行的监测控制仪表仪器，如检测仪器、压力表、流量监测装置等。环境治理已经是刻不容缓的事情了，我们应该更注重环保。环保设备应该包括成套设备：如空气净化机，污水处理设备，臭氧发生器，工业制氧机等。可以在工业或者家庭都能对环境进行治理的设备。
污水处理是处理水污染的重要过程。采用物理、生物、及化学的方法对工业废水和生活污水进行处理以分离水中的固体污染物并降低水中的有机污染物和富营养物(主要为氮、磷化合物)，从而减轻污水对环境的污染。
按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：①漂浮和悬浮的大小固体颗粒;②胶状和凝胶状扩散物;③纯溶液。
按水污的质性来分，水的污染有两类：一类是自然污染;另一类是人为污染。当前对水体危害较大的是人为污染。水污染可根据污染杂质的不同而主要分为化学性污染、物理性污染和生物性污染三大类。污染物主要有：⑴未经处理而排放的工业废水;⑵未经处理而排放的生活污水;⑶大量使用化肥、农药、除草剂的农田污水;⑷堆放在河边的工业废弃物和生活垃圾;⑸水土流失;⑹矿山污水。
在进行污水处理时，需要用到很多设备，比如格栅、曝气设备、生物反应设备等等，其中在污水进入处理前期以及污水处理最后的出水，都需要进行化验检查，在一些小的污水处理厂都是通过人工取水，这种取水方法很局限，必须有人上班的情况下才能够取到水源，相当不方便。
发明内容
本实用新型的目的是提供一种新型的污水处理用取水装置，它结构简单，设计合理，操作方便，适用于小型污水处理厂，能够提高工作效率，保证了工作质量。
为了解决背景技术所存在的问题，本实用新型是采用以下技术方案：它包含转轴、支撑杆、吊架、吊桶、驱动电机、传动带，转轴的两端通过轴承连接有支撑杆，转轴的表面上通过螺钉固定连接有数个吊架，每个吊架上均旋接有吊桶，一侧的支撑杆上设有驱动电机，驱动电机通过传动带与转轴连接。
所述的吊桶上设有刻度线，用于粗略测量取水量。
所述的转轴、吊架和吊桶的表面均设有防锈涂层，避免了由于长期与水接触而产生锈渍。
所述的支撑架上设有螺钉固定孔，用于安装时与蓄水池边缘固定。
本实用新型的工作原理：将整体通过支撑架固定悬架于蓄水池上部，其位置高度为保证垂直于水面的下方的吊架上的吊桶能够被水漫过，由于驱动电机与所有其余的设备一样，均被连接到中控室的电脑中，工作人员只需在中控室内控制驱动电机，驱动电机就会定时的带动转轴转动，从而带动吊桶取水，转轴上吊架的数量可以根据取水时间段的段数来增加或者减少，并且吊架上的吊桶的数量也可以根据需要增加或者减少。
本实用新型具有以下有益效果：它结构简单，设计合理，操作方便，适用于小型污水处理厂，能够提高工作效率，保证了工作质量。
