申请日2015.10.12
公开(公告)日2016.02.17
IPC分类号C02F9/02; C02F101/38
摘要
本实用新型公开了一种甲胺生产的废水循环利用装置，甲胺生产装置包括脱氨塔，萃取塔，脱水塔，分离塔和环保塔，废水循环利用装置包括：冷却器，萃取水槽，废水泵，萃取泵，废水管道和萃取管道，环保塔的塔底通过废水管道连接在冷却器的底部，废水泵设置在环保塔与冷却器之间的废水管道上，冷却器的顶部通过废水管道连接在萃取水槽的顶部，萃取水槽的底部通过萃取管道连接在萃取塔的进水口上，萃取泵设置在萃取管道上;本实用新型的装置结构简单，控制精准，可以将甲胺生产过程中环保塔内得到的废水进行处理，将冷却和萃取后的废水回流到甲胺生产的萃取塔中，将系统中的水资源循环利用，节省成本。
权利要求书

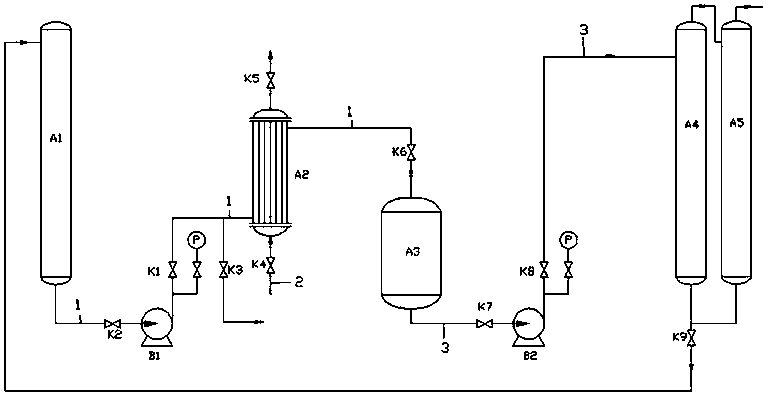

1.一种甲胺生产的废水循环利用装置，甲胺生产装置包括脱氨塔，萃取塔，脱水塔，分离塔和环保塔，其特征在于，所述的废水循环利用装置包括：冷却器，萃取水槽，废水泵，萃取泵，废水管道和萃取管道，所述的环保塔的塔底通过废水管道连接在冷却器的底部，所述的废水泵设置在环保塔与冷却器之间的废水管道上，所述的冷却器的顶部通过废水管道连接在萃取水槽的顶部，所述萃取水槽的底部通过萃取管道连接在萃取塔的进水口上，所述的萃取泵设置在萃取管道上。
2.根据权利要求1所述的甲胺生产的废水循环利用装置，其特征在于，所述的萃取塔和脱水塔的塔底设有传输管路，萃取塔和脱水塔通过传输管路连接在环保塔的顶部。
3.根据权利要求1所述的甲胺生产的废水循环利用装置，其特征在于，所述的冷却器上设有冷却水传输管，所述的冷却水传输管上设有截止阀。
4.根据权利要求1所述的甲胺生产的废水循环利用装置，其特征在于，所述的萃取泵上设有截止阀和压力计，所述的废水泵上设有截止阀和压力计。
5.根据权利要求1所述的甲胺生产的废水循环利用装置，其特征在于，所述的废水泵与冷却器之间的废水管道上设有溢流排水管，所述的溢流排水管上设有截止阀，所述的冷却器与萃取水槽之间的废水管道上设有截止阀。
说明书
甲胺生产的废水循环利用装置
技术领域
本实用新型涉及甲胺生产过程中的废水处理设备，尤其涉及一种甲胺生产过程中的废水循环利用装置。
背景技术
甲胺生产装置过程中应用到脱氨塔，萃取塔，脱水塔，分离塔和环保塔等装置，其中萃取塔在生产过程中，其本身塔体内需要通入大量的软水，用于对产品的精馏操作，同时在塔底馏出物中，甲醇含量为0.1%，一甲胺7%，二甲胺8%，水85%左右，其中大部分为水，于此同时，甲胺的脱水塔的在生产过程中，塔底也会产生大量的水，其中水含量达到99%。
在现有技术的生产过程中，萃取塔和脱水塔的塔底液需要通入到环保塔中进行进一步的处理，通过环保塔进行进一步的回收操作，回收废水中多余的一甲胺和二甲胺，而经过回收后在环保塔的塔底废水就直接通入到焦化生化池进行后处理了。由于这些废水本身为经过加热处理过的软水，而作为甲胺生产过程中，需要应用到大量的软水，现有技术中采用新鲜软水为每小时18吨～24吨，每小时用蒸汽为1吨～2吨，环保塔排出的废水多达18吨～24吨;因此为了节约生产成本，方便水资源的再利用，需要对环保塔的塔底废水进行回收处理操作。
实用新型内容
针对上述存在的问题，本实用新型目的在于提供一种结构简单，节约生产成本，控制精准，针对甲胺生产过程中的废水进行循环利用装置。
为了达到上述目的，本实用新型采用的技术方案如下：一种甲胺生产的废水循环利用装置，甲胺生产装置包括脱氨塔，萃取塔，脱水塔，分离塔和环保塔，所述的废水循环利用装置包括：冷却器，萃取水槽，废水泵，萃取泵，废水管道和萃取管道，所述的环保塔的塔底通过废水管道连接在冷却器的底部，所述的废水泵设置在环保塔与冷却器之间的废水管道上，所述的冷却器的顶部通过废水管道连接在萃取水槽的顶部，所述萃取水槽的底部通过萃取管道连接在萃取塔的进水口上，所述的萃取泵设置在萃取管道上。
作为本实用新型的一种改进，所述的萃取塔和脱水塔的塔底设有传输管路，萃取塔和脱水塔通过传输管路连接在环保塔的顶部，在甲胺的工艺生产过程中，萃取塔和脱水塔的塔底均会产生塔底废水，由于这些塔底废水中含有少量的二甲胺和一甲胺，为了保证产品的收率。通过环保塔对照这些废水进行再次处理，回收废水中的产品。
作为本实用新型的一种改进，所述的冷却器上设有冷却水传输管，所述的冷却水传输管上设有截止阀;通过冷却水传输管上的截止阀控制冷却水流量，进而控制废水的温度，在废水的循环利用过程中，为了避免通入萃取塔中的废水的二次加热，控制废水温度为65～80℃。
作为本实用新型的一种改进，所述的萃取泵上设有截止阀和压力计，所述的废水泵上设有截止阀和压力计;通过废水泵方便将废水传输到冷却器和萃取水槽中，方便对废水进行处理，萃取泵不仅仅是为了传输萃取后的废水，同时方便为废水提前增压，方便废水适用于萃取塔中的工作压力。
作为本实用新型的一种改进，所述的废水泵与冷却器之间的废水管道上设有溢流排水管，所述的溢流排水管上设有截止阀，所述的冷却器与萃取水槽之间的废水管道上设有截止阀;由于甲胺生产过程中，产生的废水较多，而其生产过程中应用的软水量相对较少，因此通过溢流排水管将多余的废水排入污水站;通过萃取槽的进水口上的截止阀控制萃取槽的工作液位，保证萃取槽的工作效率。
本实用新型的优点在于：本实用新型的装置结构简单，控制精准，可以将甲胺生产过程中环保塔内得到的废水进行处理，将冷却和萃取后的废水回流到甲胺生产的萃取塔中，将系统中的水资源循环利用，节省成本;本实用新型的装置在使用过程中，每年按照300天计，节约的排污量约为13万吨～17万吨，可节约58.5万～76.5万元的污水处理成本;节约的软水量为13万吨～17万吨，可节约100万元～136万元的生产成本;并且装置操作稳定，萃取水温度平稳，节省能耗。
