申请日2015.02.17
公开(公告)日2015.06.03
IPC分类号C02F9/04
摘要
本发明提供一种一站式组合水处理系统，设置于箱式房内，箱式房包括净水间以及取水间，净水间和取水间内周边均铺设有一层阻燃保温板，位于所述阻燃保温板外侧设有感应加热器，净水间内设有原水箱，原水箱连接有原水泵，所述原水泵将原水输出至原水预处理系统，经原水预处理系统预处理的原水流入反渗透系统，经反渗透系统处理后的原水输送至储水箱;取水间内设有连接于储水箱且从储水箱取水的取水器，所述取水器与储水箱之间设有至少两个刷卡器。本发明通过设置预处理系统以及反渗透系统，能够对地下水进行高效处理，得到的饮用水无污染，不会对人体健康构成威胁，而且能够在无人值守的情况下能方便快捷准确的供水，随到随取。
权利要求书

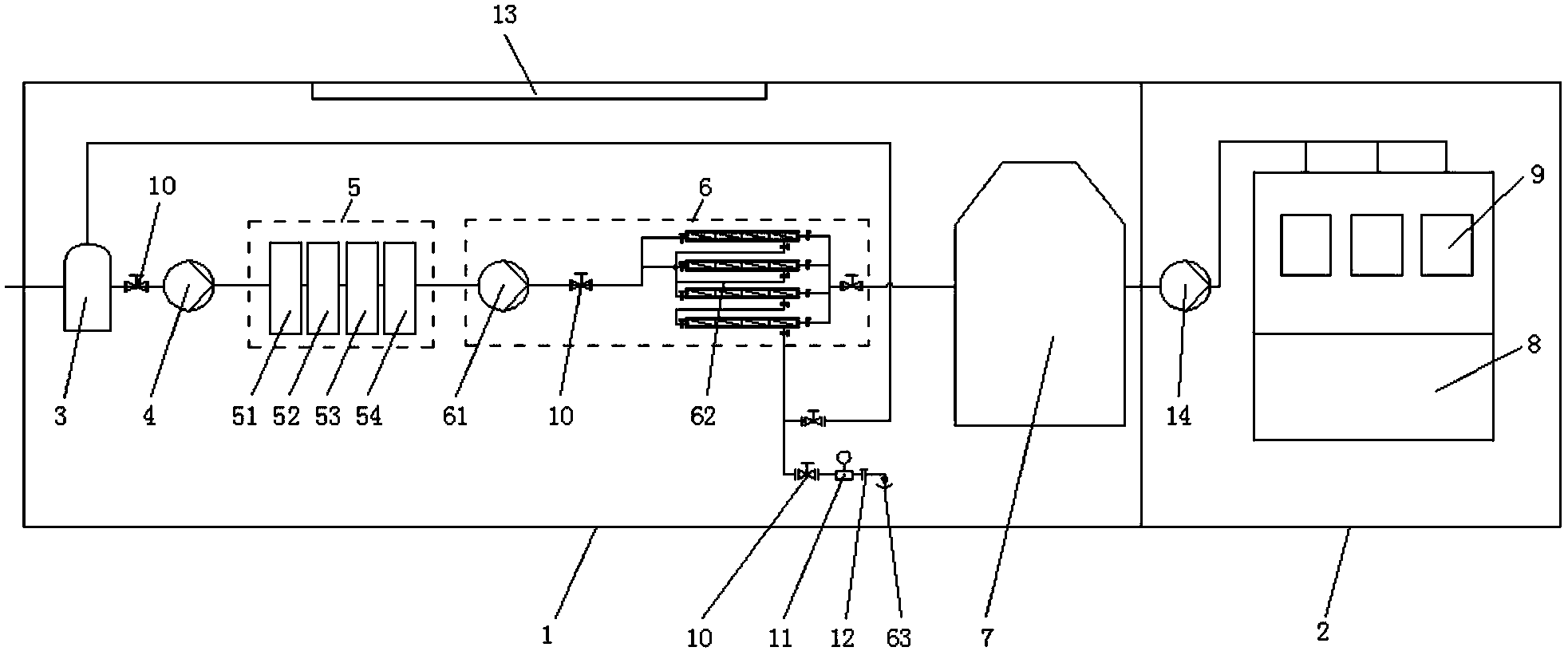

1.一种一站式组合水处理系统，置于箱式房内，其特征在于：所 述箱式房包括净水间(1)以及取水间(2)，所述净水间(1)和取 水间(2)设有维修门和，控制系统设置在取水间(2)内，其中：
所述净水间(1)的侧壁上设有通风口，净水间(1)和取水间(2) 内周边均铺设有一层阻燃保温板，位于所述阻燃保温板外侧设有感应 加热器(13)，所述感应加热器(13)感应净水间(1)和取水间(2) 的室内温度并对室内进行加热升温;
净水间(1)内设有原水箱(3)，原水箱(3)连接有原水泵(4)， 所述原水泵(4)将原水输出至原水预处理系统(5)，经原水预处理 系统(5)预处理的原水流入反渗透系统(6)，经反渗透系统(6) 处理后的原水输送至储水箱(7)，所述储水箱(7)出水口连接有水 质检测装置，所述水质检测装置连接有报警装置;
取水间(2)内设有连接于储水箱(7)且从储水箱(7)取水的取 水器(8)，所述取水器(8)与储水箱(7)之间设有至少两个刷卡 器(9)。
2.根据权利要求1所述的一站式组合水处理系统，其特征在于： 所述原水预处理系统(5)沿预处理方向依次包括粗颗粒过滤器(51)、 活性炭过滤器(52)、阻垢剂投放装置(53)以及精密过滤器(54)， 所述精密过滤器(54)连接于反渗透系统(6)。
3.根据权利要求2所述的一站式组合水处理系统，其特征在于： 所述反渗透系统(6)包括连接于精密过滤器(54)的高压泵(61)， 所述高压泵(61)输出端连接于反渗透装置(62)，经反渗透装置(62) 处理的原水分成两部分，一部分为纯净术流入储水箱(7)，另一部 分为废水流入废水收集处(63)。
4.根据权利要求3所述的一站式组合水处理系统，其特征在于： 所述反渗透装置(62)的废水出口处还设有循环管道，所述循环管道 连接于原水箱(3)。
5.根据权利要求4所述的一站式组合水处理系统，其特征在于： 所述原水箱(3)与原水泵(4)之间、高压泵(61)与反渗透装置(62) 之间、反渗透装置(62)与废水收集处(63)之间，反渗透装置(62) 与储水箱(7)之间均设有蝶阀(10)，所述蝶阀(10)连接于所述 控制系统。
6.根据权利要求3所述的一站式组合水处理系统，其特征在于： 所述反渗透装置(62)包括壳体，以及设置在所述壳体内的反渗透膜 以及膜清洗系统。
7.根据权利要求5所述的一站式组合水处理系统，其特征在于： 所述废水收集处(63)与蝶阀(10)之间还设有流量计(11)以及压 力表(12)。
8.根据权利要求1所述的一站式组合水处理系统，其特征在于： 所述感应加热器(13)包括温度传感器和电加热装置，所述温度传感 器测试净水间(1)和取水间(2)内的温度，当温度低于预设温度值 时，所述温度传感器传递信号给控制系统，所述控制系统控制所述电 加热装置进行加热。
9.根据权利要求1所述的一站式组合水处理系统，其特征在于： 所述储水箱(7)与刷卡器(9)之间设有输送泵(14)。
10.根据权利要求5所述的一站式组合水处理系统，其特征在于： 所述水质检测装置包括与储水箱(7)出水口连通的检测探头，与所 述检测探头连接的微处理器，所述微处理器将检测探头检测的结果发 送到所述控制系统，所述控制系统控制报警装置进行报警。
说明书
一站式组合水处理系统
技术领域
本发明涉及水处理技术领域，尤其涉及一种一站式组合水处理系统。
背景技术
社区目前采用地下水作为饮用的原水，目前自来水的处理技术依然沿用10年前的工艺即：混凝-沉淀-过滤-消毒，然而当代水质现状与10年前已经截然不同，传统水处理工艺对降低浑浊度、去除水中悬浮物和微生物有较好的净化效果，但随着社会不断的进步发展，环境污染的问题也越来越严重，地下水存在着二次污染严重，余氯及其副产品、铅、铜、汞、铁等重金属超标、有机物污染不能彻底去除等问题，而现有的自来水处理技术并不能够很好的完成对上述问题的处理，导致自来水对人体健康构成潜在威胁。
发明内容
本发明要解决的问题是提供一种一站式水处理系统，能够高效的对地下水进行水处理，得到的饮用水无污染，不会对人体健康构成威胁，而且能够在无人值守的情况下能方便快捷准确的供水，随到随取。
为解决上述技术问题，本发明采用的技术方案是：一种一站式组合水处理系统，置于箱式房内，所述箱式房包括净水间以及取水间，所述净水间和取水间设有维修门，控制系统设置在取水间内，其 中：
所述净水间的侧壁上设有通风口，净水间和取水间内周边均铺设有一层阻燃保温板，位于所述阻燃保温板外侧设有感应加热器，所述感应加热器感应净水间和取水间的室内温度并对室内进行加热升温;
净水间内设有原水箱，原水箱连接有原水泵，所述原水泵将原水输出至原水预处理系统，经原水预处理系统预处理的原水流入反渗透系统，经反渗透系统处理后的原水输送至储水箱，所述储水箱出水口连接有水质检测装置，所述水质检测装置连接有报警装置;
取水间内设有连接于储水箱且从储水箱取水的取水器，所述取水器与储水箱之间设有至少两个刷卡器。
优选的，所述原水预处理系统沿预处理方向依次包括粗颗粒过滤器、活性炭过滤器、阻垢剂投放装置以及精密过滤器，所述精密过滤器连接于反渗透系统。
优选的，所述反渗透系统包括连接于精密过滤器的高压泵，所述高压泵输出端连接于反渗透装置，经反渗透装置处理的原水分成两部分，一部分为纯净术流入储水箱，另一部分为废水流入废水收集处。
优选的，所述反渗透装置的废水出口处还设有循环管道，所述循环管道连接于原水箱。
优选的，所述原水箱与原水泵之间、高压泵与反渗透装置之间、反渗透装置与废水收集处之间，反渗透装置与储水箱之间均设有蝶阀。
优选的，所述反渗透装置包括壳体，以及设置在所述壳体内的反渗透膜以及膜清洗系统。
优选的，所述废水收集处与蝶阀之间还设有流量计以及压力表。
优选的，所述感应加热器包括温度传感器和电加热装置，所述温度传感器测试净水间和取水间内的温度，当温度低于预设温度值时，所述温度传感器传递信号给控制系统，所述控制系统控制所述电加热装置进行加热。
优选的，所述储水箱与刷卡器之间设有输送泵。
优选的，所述水质检测装置包括与储水箱出水口连通的检测探头，与所述检测探头连接的微处理器，所述微处理器将检测探头检测的结果发送到所述控制系统，所述控制系统控制报警装置进行报警。
本发明具有的优点和积极效果是：
1、通过使用反渗透系统，彻底割舍了离子交换工艺，不仅产水水质稳定、操作方便而且还具有运行费用低、有利于环保等优点。
2、通过原水预处理系统，能够确保水质达到反渗透系统的进水要求，从而保证反渗透装置稳定可靠的运行。特别是在防止膜元件结垢方面选用投加阻垢剂工艺，具有运行经济、操作方便、系统可连续运行等特点。
3、采用箱式房放置水处理系统，特别适用于农村，在无人值守的情况下能方便快捷准确的供水，随到随取，该系统考虑在集中供水的时候人员多，特设计多套刷卡器缓解排队的问题。
