申请日2015.03.11
公开(公告)日2015.08.12
IPC分类号B01D63/10
摘要
本实用新型提供了一种卷式水处理膜元件端盖，所述膜元件包括膜和端盖，所述端盖包括外圈、内圈和设置于外圈与内圈之间的扇叶板;所述扇叶板为平面结构，所述平面与所述端盖的端面成角度α，α为70°~110°(不含90°)。本实用新型巧妙地设置了一种与端盖端面呈一定倾斜角度的扇叶板，该扇叶板具有良好的引流效果，使进入端盖的水流形成涡流进入膜，达到减少元件污堵的技术效果;进一步地，设置扇叶板靠近膜的一侧为弧线，使水流经过扇叶板时，尽量减少能量的损耗，提高进入膜的水流的动力，以达到更好的清洁效果。本实用新型结构及工艺简单，可在膜端面进水形成涡流、减少膜元件污堵、降低系统清洗和膜元件更换频率，减少产品损耗，降低运行成本。

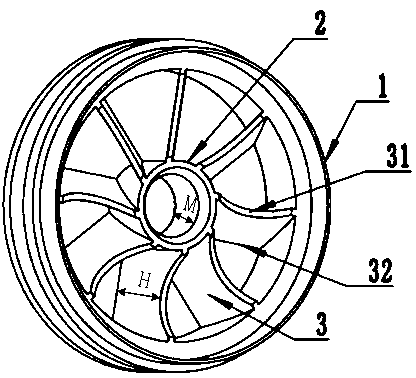

摘要附图
权利要求书
1.一种卷式水处理膜元件端盖，所述膜元件包括膜和端盖，所述端盖包括外圈、内圈和设置于外圈与内圈之间的扇叶板;其特征在于，所述扇叶板为平面，所述平面与所述端盖的端面成角度α，70°≤α<90°，或者90°<α≤110°。
2.根据权利要求1所述卷式水处理膜元件端盖，其特征在于，所述扇叶板远离膜的一侧为直线，靠近膜的一侧为向所述直线凹陷的弧线。
3.根据权利要求2所述卷式水处理膜元件端盖，其特征在于，所述扇叶板的弧线一侧的厚度大于所述扇叶板中间部位的厚度。
4.根据权利要求2所述卷式水处理膜元件端盖，其特征在于，所述扇叶板的直线一侧的厚度大于所述扇叶板中间部位的厚度。
5.根据权利要求2或4所述卷式水处理膜元件端盖，其特征在于，所述弧线的最低点至所述直线的垂直距离为H，所述内圈高度为M，0.6≤H/M≤0.9。
说明书
一种卷式水处理膜元件端盖
技术领域
本实用新型涉及水处理装置，更具体地，涉及一种卷式水处理膜元件端盖。
背景技术
随着水处理技术的发展，膜法占据着水处理技术中越来越重要的地位。在膜法水处理元件形式中，卷式膜元件是最高效的、最常见的一种膜元件形式。卷式膜元件由集水管和缠绕在集水管上的分离膜、浓水导流网、淡水导流网，以及集水管两端的端盖组成。常见的水处理系统中，多个卷式膜元件被串联在一起使用。端盖是膜元件进水通道，对膜元件进水情况影响很大。
在卷式膜元件使用过程中，污堵是造成膜元件性能下降、系统运行能耗上升、膜元件损耗的一个重要原因。通过改善膜元件端面进水情况、增加水流扰动、形成涡流，可以有效的提升膜元件的耐污染性能、降低系统清洗频率、提高膜元件寿命、减少运行成本。为了减少污堵，中国专利CN203598700U公开了一种螺旋卷式水处理膜元件端面布水支撑器，在对端盖中内圈与外圈中的扇叶骨架进行了取凹槽处理，此种结构设计复杂，并且没有得到很好的耐污染效果。
因此，为了更好的解决端盖入水情况，需要设计结构合理、更加耐污染的端盖结构。
实用新型内容
本实用新型针对现有水处理膜元件端盖结构设计复杂、耐污染效果不佳的技术不足，提供一种结构简单，并能有效解决污堵问题的卷式水处理膜元件端盖。
提供一种卷式水处理膜元件端盖，所述膜元件包括膜和端盖，所述端盖包括外圈、内圈和设置于外圈与内圈之间的扇叶板;所述扇叶板为平面结构，所述平面结构的平面与所述端盖的端面成角度α，α为70°~110°(不含90°)。
所述扇叶板与端盖的端面成一定的角度，当水流通过时，倾斜的扇叶板起到引流作用，将水流引入膜并形成涡流。现有技术扇叶板与端盖端面垂直，在扇叶板靠近膜的一侧开有若干凹槽，以达到形成涡流的目的，但工艺较为复杂;而本实用新型将扇叶板倾斜，即与端盖的端面成一定的角度α，即可形成涡流，α太大，会造成水流在穿过端盖时损失较多的能量;α太小，将不利于形成涡流，经本实用新型发明人多次试验，α为70°~110°(不含90°)为最适宜角度范围。
优选地，所述扇叶板远离膜的一侧为直线，靠近膜的一侧为向所述直线凹陷的弧线。当水流经过扇叶板形成涡流进入膜时，一部分水流将撞击扇叶板，损失一部分动能，并且将减小扇叶板的使用寿命，所以在扇叶板靠近膜的一侧设置为弧线，可减少水流对扇叶板的撞击，提高进入膜的水流的动能，从而提高耐污效果。
优选地，所述扇叶板的弧线一侧的厚度大于所述扇叶板中间部位的厚度。所述扇叶板的直线一侧的厚度大于所述扇叶板中间部位的厚度。扇叶板是一层薄板，现有技术中，起初是起到连接外圈和内圈的作用，若将扇叶板靠近膜的一侧设置为弧线，则会降低扇叶板的强度，易损坏扇叶板，所以将扇叶板的弧线与直线部分的厚度增大，起到加强筋的作用，能增加扇叶板的强度。
优选地，所述弧线的最低点至所述直线的垂直距离为H，所述内圈高度为M，0.6≤H/M≤0.9。所述弧线与所述直线之间为凹陷部分，凹陷部分的高度太小，则扇叶板强度不够;凹陷部分的高度太高，则会减小耐污效果，采用0.6≤H/M≤0.9获得强度和耐污双重最佳的效果。
本实用新型的有益效果如下：
本实用新型所述一种卷式水处理膜元件端盖，巧妙地设计了一种与端盖端面呈一定倾斜角度的扇叶板，结构简单，微小的变动即可使流经端盖的水流形成较大动力的涡流;为进一步增加该膜元件的抗污强度，将所述扇叶板靠近膜的一侧为弧线，使水流经过扇叶板时，尽量减少能量的损耗，提高进入膜的水流的动力，以达到更好的清洁效果。
本实用新型结构及加工工艺简单，可以在膜端面进水形成涡流、减少膜元件污堵、降低系统清洗和膜元件更换频率，减少产品损耗，降低运行成本。
