申请日2015.04.19
公开(公告)日2015.08.19
IPC分类号C02F1/14
摘要
本实用新型公开了一种污水中重金属的物理法回收装置，包括抽气机、排气管道、喷头、喷头安装管、吸气头、输液管、双层玻璃层、吸热材料层、热传导层、水泵、底座、加热装置、导热板、刮板和滑轨，所述底座的内部设有若干个加热装置，而加热装置上覆盖若干块导热板，所述导热板上设置贴合的刮板，刮板两端滑动连接在底座内壁的滑轨上。采用喷洒污水到高温的导热板上进行蒸发，从而将污水中的重金属完全分离，防止污染环境，本实用采用热传导层、吸热材料层和双层玻璃层构成的密封罩，能够吸收太阳能，从而辅助加热，节约能源，同时在排气管道保温、输液管预热的模式，提高重金属污水的分离效率。
权利要求书

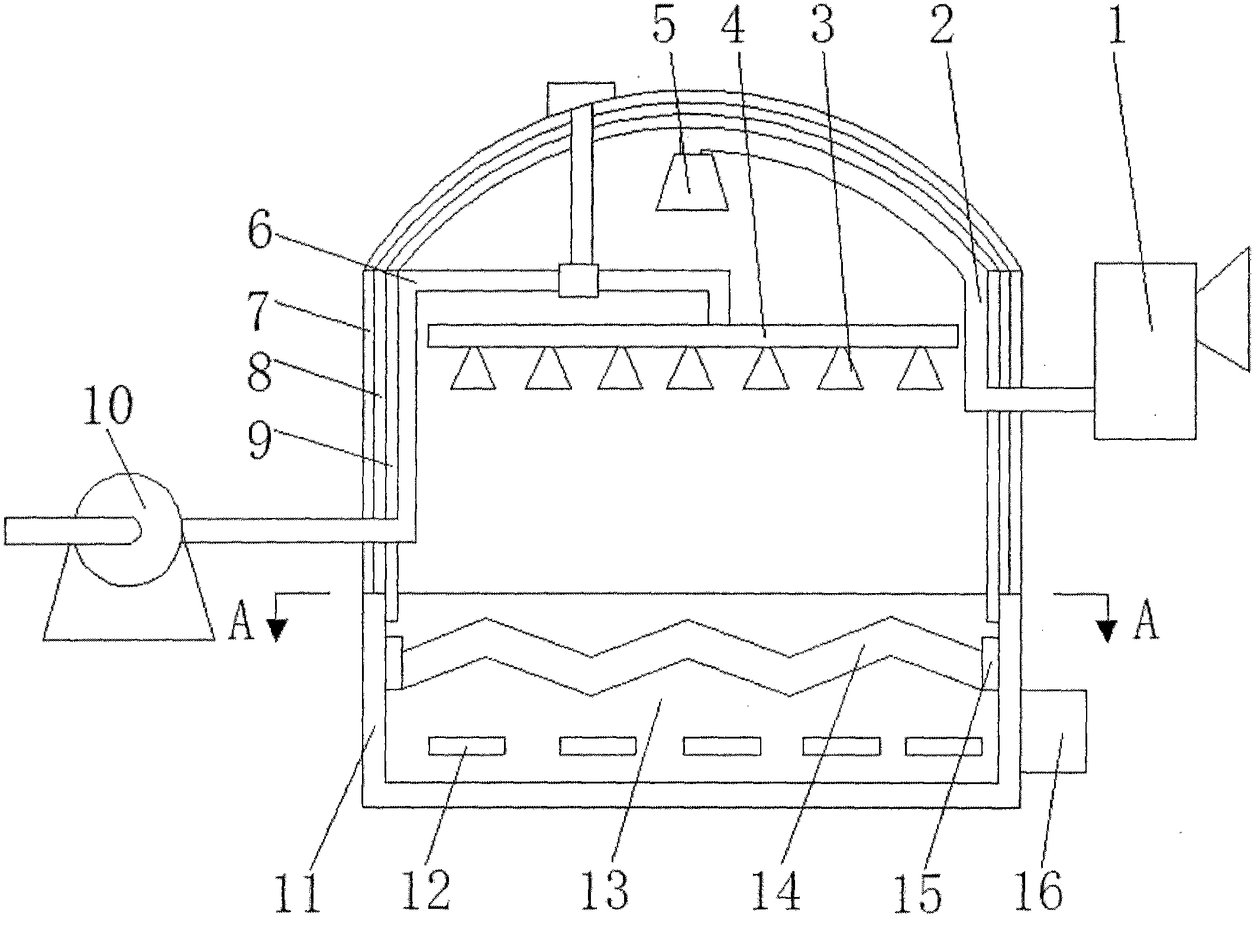

1.一种污水中重金属的物理法回收装置，包括抽气机、排气管道、喷头、喷头安装 管、吸气头、输液管、双层玻璃层、吸热材料层、热传导层、水泵、底座、加热装置、导 热板、刮板和滑轨，其特征在于，所述底座的内部设有若干个加热装置，而加热装置上覆 盖若干块导热板，所述导热板上设置贴合的刮板，刮板两端滑动连接在底座内壁的滑轨上; 所述底座上方连接热传导层构成的密封罩，且热传导层外部依次设置有吸热材料层和双层 玻璃层;所述密封罩的顶部固定设置吸气头，吸气头通过排气管道连接外部的抽气机，其 中排气管道设置在密封罩内部，且排气管道在密封罩内部向下弯折从密封罩的底部伸出; 所述吸气头的下方设有喷头安装管，喷头安装管的底部安装有若干个喷头，而喷头安装管 的输入端口通过输液管连接外部水泵的输出端口，且输液管的一部分设置在密封罩的内壁 上。
2.根据权利要求1所述的一种污水中重金属的物理法回收装置，其特征在于，所述 导热板之间折叠设置。
3.根据权利要求1所述的一种污水中重金属的物理法回收装置，其特征在于，所述 导热板的两端设有收集通道，且收集通道连接外部废渣收集槽。
说明书
一种污水中重金属的物理法回收装置
技术领域
本实用新型涉及一种污水处理装置，具体是一种污水中重金属的物理法回收装置。
背景技术
随着现代社会的发展，含有重金属离子的污水产生量越来越大，由于重金属离子在自 然条件下难于降解，其不仅会对水源、土壤等环境造成污染，而且通过食物链的富集作用 还会最终进入人体，从而对人体健康造成危害，因此对含有重金属离子的污水进行处理显 得尤为重要。现有的对含有重金属离子的污水进行处理的方法包括传统的物理法和化学 法，以及新生的生物处理法。但采用化学法常常会带来二次污染，而生物处理法其处理成 本较高，且后续的重金属离子分离也较为复杂，因此采用物理法对污水中的重金属离子进 行回收成为人们研究的一个方向。
实用新型内容
本实用新型的目的在于提供一种污水中重金属的物理法回收装置，以解决上述背景技 术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种污水中重金属的物理法回收装置，包括抽气机、排气管道、喷头、喷头安装管、 吸气头、输液管、双层玻璃层、吸热材料层、热传导层、水泵、底座、加热装置、导热板、 刮板和滑轨，所述底座的内部设有若干个加热装置，而加热装置上覆盖若干块导热板，所 述导热板上设置贴合的刮板，刮板两端滑动连接在底座内壁的滑轨上;所述底座上方连接 热传导层构成的密封罩，且热传导层外部依次设置有吸热材料层和双层玻璃层;所述密封 罩的顶部固定设置吸气头，吸气头通过排气管道连接外部的抽气机，其中排气管道设置在 密封罩内部，且排气管道在密封罩内部向下弯折从密封罩的底部伸出;所述吸气头的下方 设有喷头安装管，喷头安装管的底部安装有若干个喷头，而喷头安装管的输入端口通过输 液管连接外部水泵的输出端口，且输液管的一部分设置在密封罩的内壁上。
作为本实用新型进一步的方案：所述导热板之间折叠设置。
作为本实用新型进一步的方案：所述导热板的两端设有收集通道，且收集通道连接外 部废渣收集槽。
与现有技术相比，本实用新型的有益效果是：采用喷洒污水到高温的导热板上进行蒸 发，从而将污水中的重金属完全分离，防止污染环境，本实用采用热传导层、吸热材料层 和双层玻璃层构成的密封罩，能够吸收太阳能，从而辅助加热，节约能源，同时在排气管 道保温、输液管预热的模式，提高重金属污水的分离效率。
