RO纯水机双囊无废水处理技术

发布时间:2018-4-23 16:35:22  中国污水处理工程网

  申请日2015.04.18

  公开(公告)日2015.09.02

  IPC分类号C02F103/04; C02F9/02

  摘要

  本实用新型公开了一种RO纯水机双囊无废水处理装置;包括主控制器、原水进水管道、第一PPF滤芯、进水电磁阀、颗粒活性炭滤芯、第二PPF滤芯、增压泵、RO膜、第一压力桶、第一压力桶球阀、纯净水出水管道、纯净水出水龙头、废水比例器、第二压力桶、第二压力桶球阀、浓缩水出水管道及浓缩水出水龙头;原水进水管道与第一PPF滤芯相连,第一PPF滤芯、颗粒活性炭滤芯、第二PPF滤芯及RO膜相串联;RO膜的第一出口端连接至第一压力桶;RO膜的第二出口端连接至废水比例器,废水比例器的出水端连接至第二压力桶;第一压力桶的出水端连接至纯净水出水管道,第二压力桶的出水端连接至浓缩水出水管道;效果:本实用新型所排出的浓缩水直接回收利用,使得避免浪费。

  权利要求书

  1.一种RO纯水机双囊无废水处理装置,其特征在于:它包括主控制器、 原水进水管道、第一PPF滤芯、进水电磁阀、颗粒活性炭滤芯、第二PPF滤 芯、增压泵、RO膜、第一压力桶、第一压力桶球阀、纯净水出水管道、纯 净水出水龙头、废水比例器、第二压力桶、第二压力桶球阀、浓缩水出水管 道及浓缩水出水龙头;

  其中,所述原水进水管道与所述第一PPF滤芯相连,所述第一PPF滤芯、 颗粒活性炭滤芯、第二PPF滤芯及RO膜依次通过管道相串联;所述RO膜 的第一出口端通过管道连接至所述第一压力桶;所述RO膜的第二出口端通 过管道连接至所述废水比例器,所述废水比例器的出水端通过管道连接至所 述第二压力桶;所述第一压力桶的出水端通过所述第一压力桶球阀连接至所 述纯净水出水管道,所述纯净水出水龙头设置于所述纯净水出水管道的末端; 所述第二压力桶的出水端通过所述第二压力桶球阀连接至所述浓缩水出水管 道,所述浓缩水出水龙头设置于所述浓缩水出水管道的末端;所述进水电磁 阀、增压泵、第一压力桶球阀及第二压力桶球阀分别与所述主控制器相连接, 且所述进水电磁阀设置于所述第一PPF滤芯与所述颗粒活性炭滤芯之间。

  2.根据权利要求1所述的RO纯水机双囊无废水处理装置,其特征在于: 还包括一当原水压力不足时切断电源防止所述增压泵空转的低压开关,所述 低压开关设置于所述原水进水管道的出水端,且所述低压开关与所述主控制 器相连接。

  3.根据权利要求1所述的RO纯水机双囊无废水处理装置,其特征在于: 还包括一在所述第一压力桶水满时自动切断电源的第一高压开关及一在所述 第二压力桶水满时自动切断电源的第二高压开关,所述第一高压开关设置于 所述RO膜与所述第一压力桶之间的连接管道上,所述第二高压开关设置于 所述废水比例器与所述第二压力桶之间的连接管道上,且所述第一高压开关 及第二高压开关分别与所述主控制器相连接。

  4.根据权利要求1所述的RO纯水机双囊无废水处理装置,其特征在于: 还包括一防止所述第一压力桶中的纯净水倒流的逆止阀,所述逆止阀设置于 所述RO膜的第一出口端,且所述逆止阀与所述主控制器相连接。

  5.根据权利要求1所述的RO纯水机双囊无废水处理装置,其特征在于: 还包括一通过管道与所述废水比例器并联连接的用以冲洗所述RO膜的冲洗 电磁阀,所述冲洗电磁阀与所述主控制器相连接。

  6.根据权利要求1所述的RO纯水机双囊无废水处理装置,其特征在于: 还包括一用以调节供电电压的变压器,所述变压器连接于所述主控制器与所 述增压泵之间。

  7.根据权利要求1所述的RO纯水机双囊无废水处理装置,其特征在于: 还包括一后置活性炭滤芯,所述后置活性炭滤芯设置于所述纯净水出水管道 上。

  8.根据权利要求1所述的RO纯水机双囊无废水处理装置,其特征在于: 还包括一手动控制所述原水进水管道水流的出水开关,所述出水开关设置于 所述原水进水管道上。

  9.根据权利要求1-8任一项所述的RO纯水机双囊无废水处理装置,其 特征在于:所述第一PPF滤芯的孔径为5微米,所述第二PPF滤芯的孔径为 1微米,所述RO膜的孔径为0.0001微米。

  说明书

  RO纯水机双囊无废水处理装置

  技术领域

  本实用新型涉及水处理设备技术领域,具体地讲,涉及一种RO纯水机双 囊无废水处理装置。

  背景技术

  RO纯水机,顾名思义,也称之为RO反渗透纯水机或RO净水机,其是 一种使用反渗透技术原理来对水进行过滤的净水设备。其原理是:在水路中 间增设RO膜,并在一定的压力下,使得原水通过RO膜,在原水经过RO膜 时,含有无机盐、重金属离子、有机物、胶体、细菌、病毒等杂质的一部分 不能透过RO膜的水则被过滤分离出来,能透过RO膜的另一部分水则得到净 化而存储于压力桶,以使供用于饮用。

  不能透过RO膜的水因溶质增加而形成浓缩水,透过RO膜的水则称之为 纯水,两者之间的比例一般为3:1,而现有的纯水机,在对原水进行净化的 过程中,相应的浓缩水一般均会全部排走,如此,即会造成资源的浪费,并 且,相应的浓缩水与处理之前的原水相比,要干净许多,故而,其还是可以 供人们生活所用的。

  藉此,为避免浓缩水的浪费,设计出一款RO纯水机双囊无废水处理装置, 来使得相应的浓缩水也能得到充分利用,则是非常有必要的,其必然具有推 广意义。

  实用新型内容

  本实用新型的目的在于克服上述现有技术之不足而提供的一种RO纯水 机双囊无废水处理装置。

  本实用新型解决现有技术问题所采用的技术方案是:一种RO纯水机双囊 无废水处理装置,其特征在于:它包括主控制器、原水进水管道、第一PPF 滤芯、进水电磁阀、颗粒活性炭滤芯、第二PPF滤芯、增压泵、RO膜、第一 压力桶、第一压力桶球阀、纯净水出水管道、纯净水出水龙头、废水比例器、 第二压力桶、第二压力桶球阀、浓缩水出水管道及浓缩水出水龙头;

  其中,所述原水进水管道与所述第一PPF滤芯相连,所述第一PPF滤芯、 颗粒活性炭滤芯、第二PPF滤芯及RO膜依次通过管道相串联;所述RO膜 的第一出口端通过管道连接至所述第一压力桶;所述RO膜的第二出口端通过 管道连接至所述废水比例器,所述废水比例器的出水端通过管道连接至所述 第二压力桶;所述第一压力桶的出水端通过所述第一压力桶球阀连接至所述 纯净水出水管道,所述纯净水出水龙头设置于所述纯净水出水管道的末端; 所述第二压力桶的出水端通过所述第二压力桶球阀连接至所述浓缩水出水管 道,所述浓缩水出水龙头设置于所述浓缩水出水管道的末端;所述进水电磁 阀、增压泵、第一压力桶球阀及第二压力桶球阀分别与所述主控制器相连接, 且所述进水电磁阀设置于所述第一PPF滤芯与所述颗粒活性炭滤芯之间。

  下面对以上技术方案作进一步阐述:

  优选地,还包括一当原水压力不足时切断电源防止所述增压泵空转的低 压开关,所述低压开关设置于所述原水进水管道的出水端,且所述低压开关 与所述主控制器相连接。

  优选地,还包括一在所述第一压力桶水满时自动切断电源的第一高压开 关及一在所述第二压力桶水满时自动切断电源的第二高压开关,所述第一高 压开关设置于所述RO膜与所述第一压力桶之间的连接管道上,所述第二高压 开关设置于所述废水比例器与所述第二压力桶之间的连接管道上,且所述第 一高压开关及第二高压开关分别与所述主控制器相连接。

  优选地,还包括一防止所述第一压力桶中的纯净水倒流的逆止阀,所述 逆止阀设置于所述RO膜的第一出口端,且所述逆止阀与所述主控制器相连 接。

  优选地,还包括一通过管道与所述废水比例器并联连接的用以冲洗所述 RO膜的冲洗电磁阀,所述冲洗电磁阀与所述主控制器相连接。

  优选地,还包括一用以调节供电电压的变压器,所述变压器连接于所述 主控制器与所述增压泵之间。

  优选地,还包括一后置活性炭滤芯,所述后置活性炭滤芯设置于所述纯 净水出水管道上。

  优选地,还包括一手动控制所述原水进水管道水流的出水开关,所述出 水开关设置于所述原水进水管道上。

  优选地,所述第一PPF滤芯的孔径为5微米,所述第二PPF滤芯的孔径 为1微米,所述RO膜的孔径为0.0001微米。

  本实用新型的有益效果是:

  其一、本实用新型所提供的一种RO纯水机双囊无废水处理装置,在传统 的RO纯水机的基础上,增设有用以存储浓缩水的第二压力桶及设置有浓缩水 出水龙头的浓缩水出水管道,进而,经过本实用新型对原水进行多级过滤之 后,相应的浓缩水可直接回收利用来作为饮用水,也可作为生活用水来洗衣 服、洗菜、做饭等,如此,即可避免相应的浓缩水直接排走所造成的大面积 的浪费,使得降低成本,节约资源,节能环保。

  其二、本实用新型依次经过所述第一PPF滤芯、第二PPF滤芯及RO膜 对原水进行三级过滤后,还设置有对经过RO膜过滤后的纯净水进行四级过滤 的后置活性炭滤芯,如此,即使得最终所得到的纯净水富含氧气,且具有更 强的渗透力和溶解力,使得口感更佳。

  其三、本实用新型在技术的改进及结构的改进中,不需要增加太多的成 本,使得本实用新型必然具有很好的市场推广价值,本实用新型会非常的受 欢迎,能得到有效普及。

  附图说明

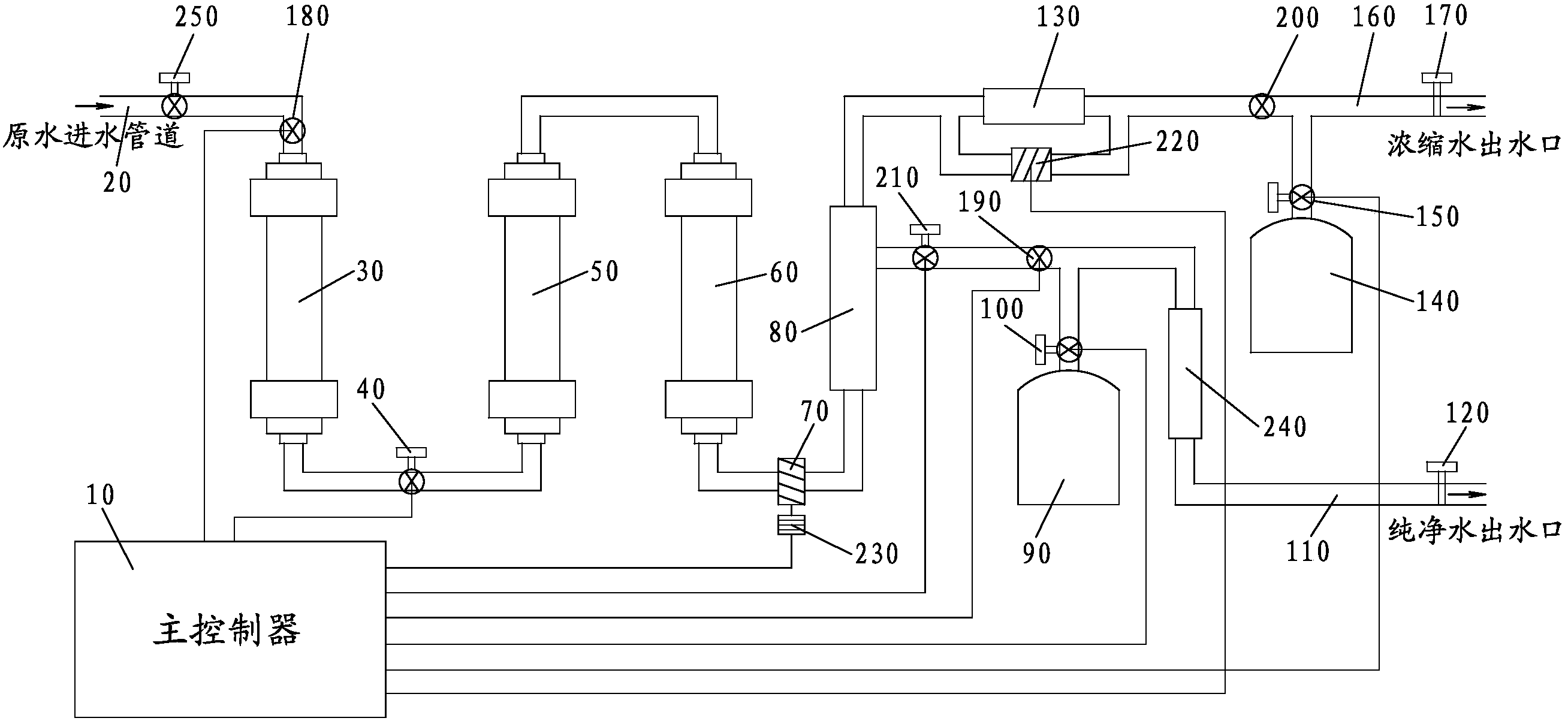

  图1是本实用新型RO纯水机双囊无废水处理装置的内部框架的整体结构 示意图;

  本实用新型目的的实现、功能特点及优点将结合实施例,参照附图做进 一步说明。

  附图标号:

  主控制器10;原水进水管道20;第一PPF滤芯30;进水电磁阀40;颗 粒活性炭滤芯50;第二PPF滤芯60;增压泵70;RO膜80;第一压力桶90; 第一压力桶球阀100;纯净水出水管道110;纯净水出水龙头120;废水比例 器130;第二压力桶140;第二压力桶球阀150;浓缩水出水管道160;浓缩 水出水龙头170;低压开关180;第一高压开关190;第二高压开关200;逆 止阀210;冲洗电磁阀220;变压器230;后置活性炭滤芯240;出水开关250。

  具体实施方式

  以下将结合附图及具体实施例详细说明本实用新型的技术方案,以便更 清楚、直观地理解本实用新型的发明实质。

  图1是本实用新型RO纯水机双囊无废水处理装置的内部框架的整体结构 示意图;

  结合图1所示;

  本实用新型所提供的一种RO纯水机双囊无废水处理装置,主要应用于作 为RO纯水机使用,以使给人们提供饮用水及生活用水,并做到无废水排放。

  具体来说,本实用新型包括主控制器10、原水进水管道20、第一PPF滤 芯30、进水电磁阀40、颗粒活性炭滤芯50、第二PPF滤芯60、增压泵70、 RO膜80、第一压力桶90、第一压力桶球阀100、纯净水出水管道110、纯净 水出水龙头120、废水比例器130、第二压力桶140、第二压力桶球阀150、 浓缩水出水管道160及浓缩水出水龙头170;

  其中,所述原水进水管道20与所述第一PPF滤芯30相连,所述第一PPF 滤芯30、颗粒活性炭滤芯50、第二PPF滤芯60及RO膜80依次通过管道相 串联;所述RO膜80的第一出口端通过管道连接至所述第一压力桶90;所述 RO膜80的第二出口端通过管道连接至所述废水比例器130,所述废水比例器 130的出水端通过管道连接至所述第二压力桶140;所述第一压力桶90的出 水端通过所述第一压力桶球阀100连接至所述纯净水出水管道110,所述纯净 水出水龙头120设置于所述纯净水出水管道110的末端;所述第二压力桶140 的出水端通过所述第二压力桶球阀150连接至所述浓缩水出水管道160,所述 浓缩水出水龙头170设置于所述浓缩水出水管道160的末端;所述进水电磁 阀40、增压泵70、第一压力桶球阀100及第二压力桶球阀150分别与所述主 控制器10相连接,且所述进水电磁阀40设置于所述第一PPF滤芯30与所述 颗粒活性炭滤芯50之间。

  如此,本实用新型所提供的一种RO纯水机双囊无废水处理装置,在传统 的RO纯水机的基础上,通过增设用以存储浓缩水的第二压力桶140及设置有 浓缩水出水龙头170的浓缩水出水管道160,使得经过本实用新型对原水进行 多级过滤后,相应的浓缩水可直接回收饮用,也可作为生活用水洗衣服、洗 菜、做饭等,进而,即可避免浓缩水直接排走所造成的大面积的浪费,使得 降低成本,节约资源,并节能环保。

  进一步的,具体实施时,本实用新型还包括一当原水压力不足时切断电 源防止所述增压泵70空转的低压开关180,所述低压开关180设置于所述原 水进水管道20的出水端,且所述低压开关180与所述主控制器10相连接。

  如此,即可有效防止所述增压泵70空转所带来的耗损等。

  再进一步的,具体实施时,本实用新型还包括一在所述第一压力桶90水 满时自动切断电源的第一高压开关190及一在所述第二压力桶140水满时自 动切断电源的第二高压开关200,所述第一高压开关190设置于所述RO膜80 与所述第一压力桶90之间的连接管道上,所述第二高压开关200设置于所述 废水比例器130与所述第二压力桶140之间的连接管道上,且所述第一高压 开关190及第二高压开关200分别与所述主控制器10相连接。

  如此,在所述第一压力桶90水满后,所述第一高压开关190则自行立即 切断电源,所述增压泵70即会停止工作,在所述第二压力桶140水满后,所 述第二高压开关200则也会自行立即切断电源,所述增压泵70随即也会立即 停止工作。

  更进一步的,本实用新型实施例中,还包括一防止所述第一压力桶90中 的纯净水倒流的逆止阀210,所述逆止阀210设置于所述RO膜80的第一出 口端,且所述逆止阀210与所述主控制器10相连接。

  并且,本实用新型还包括一通过管道与所述废水比例器130并联连接的 用以冲洗所述RO膜80的冲洗电磁阀220,所述冲洗电磁阀220与所述主控 制器10相连接。

  如此,通过所述主控制器10的控制,可不定期的打开所述冲洗电磁阀220, 通过所述废水比例器130中的浓缩水的回流来对所述RO膜80进行冲洗,以 洗去所述RO膜80上所截留的杂质及细菌等,以确保所述RO膜80的性能达 到最佳,并延长其使用寿命。

  同时,本实用新型还包括一用以调节供电电压的变压器230,所述变压器 230连接于所述主控制器10与所述增压泵70之间。

  如此,通过所述变压器230对输入电压进行调节,可使得将市电转化为 所需要的额定电压,以确保本实用新型的工作的稳定性及安全的可靠性。

  较佳的,作为优选方案,本实用新型在具体实施时,还包括一后置活性 炭滤芯240,所述后置活性炭滤芯240设置于所述纯净水出水管道110上。

  如此,本实用新型依次经过所述第一PPF滤芯30、第二PPF滤芯60及 RO膜80对原水进行三级过滤后,通过所设置有的对经过RO膜80过滤后的 纯净水进行四级过滤的后置活性炭滤芯240,即可使得最终所得到的纯净水富 含氧气,且具有更强的渗透力和溶解力,使得饮用口感更佳。

  需要强调的是,具体实施时,本实用新型还包括一手动控制所述原水进 水管道20水流的出水开关250,所述出水开关250设置于所述原水进水管道 20上,通过所述出水开关250的控制,即可控制所述原水进水管道20内水的 流出与否。

  需要说明的是,本实施例中,所述第一PPF滤芯30的孔径为5微米,所 述第二PPF滤芯60的孔径为1微米,所述RO膜的孔径为0.0001微米,且具 体实施时,所述第一PPF滤芯30及第二PPF滤芯60也可均采用PP棉进行 代替,在此,不做详细说明。

  需要补充的是,本实施例中,所述第一PPF滤芯30、第二PPF滤芯60、 RO膜80及后置活性炭滤芯240均是通过管道可拆卸式连接的,其目的在于, 以确保其更换的方便性,具体的,所述第一PPF滤芯30三至六个月更换一次, 所述颗粒活性炭滤芯50及第二PPF滤芯60均是六至十二个月更换一次,所 述RO膜80十八至三十六个月更换一次,所述后置活性炭滤芯240六至十二 个月更换一次。

  进一步需要补充的是,当有必要时,本实用新型还可增设第五级消毒过 滤装置,即在所述纯净水出水管道110的末端,在所述纯净水出水龙头120 之前,增设一紫外线杀菌灯来对水流进行紫外线的照射,如此,即使得最后 所得到的纯净水水质更好,其他实施例等,在此,不做一一举例说明。

  综上所述,本实用新型所提供的一种RO纯水机双囊无废水处理装置,在 传统的RO纯水机的基础上,增设有用以存储浓缩水的第二压力桶140及设置 有浓缩水出水龙头170的浓缩水出水管道160,进而,经过本实用新型对原水 进行多级过滤之后,相应的浓缩水可直接回收利用来作为饮用水,也可作为 生活用水来洗衣服、洗菜、做饭等,如此,即可避免相应的浓缩水直接排走 所造成的大面积的浪费,使得降低成本,节约资源,节能环保。

  与此同时,本实用新型依次经过所述第一PPF滤芯30、第二PPF滤芯60 及RO膜80对原水进行三级过滤后,还设置有对经过RO膜80过滤后的纯净 水进行四级过滤的后置活性炭滤芯240,如此,即使得最终所得到的纯净水富 含氧气,且具有更强的渗透力和溶解力,使得口感更佳。

  相应的,本实用新型在技术的改进及结构的改进中,不需要增加太多的 成本,使得本实用新型必然具有很好的市场推广价值,本实用新型会非常的 受欢迎,能得到有效普及。

  以上所述仅为本实用新型的优选实施例,并非因此限制本实用新型的专 利范围,凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程 变换,或直接或间接运用在其他相关的技术领域,均同理包括在本实用新型 的专利保护范围内。
