申请日2015.03.09
公开(公告)日2015.09.09
IPC分类号C02F1/66
摘要
本实用新型公开了一种废水中和容器，包括中和罐、搅拌器、控制阀、电极式液位计、摆线减速机、PLC控制器、出水口和工业pH计，所述中和罐的内部设有搅拌器，搅拌器的转轴连接在摆线减速机的输出轴端，而摆线减速机由电机驱动，所述中和罐的底部设有出水口;所述中和罐的内部设有电极式液位计和工业pH计。在PLC控制器的自动控制系统中，废水池抽入一定量酸(或碱)性溶液，加入碱(或酸)性溶液通过搅拌器搅拌充分反应，再通过加入定量特种溶剂使得溶液中盐类反应，成为固态，最后排放溶液。通过此自动控制方式处理废水，效率高、工作简单、反应充分，同时可以回收溶液可用盐类。

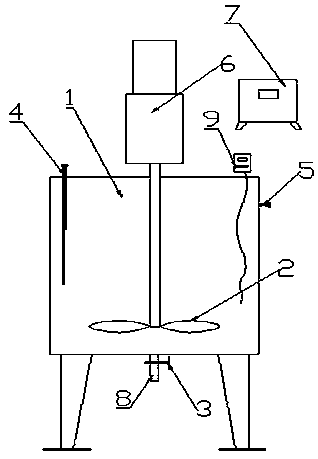

摘要附图
权利要求书
1.一种废水中和容器，包括中和罐、搅拌器、电极式液位计、摆线减速机、出水口和工业pH计，其特征在于，所述中和罐的内部设有搅拌器，搅拌器的转轴连接在摆线减速机的输出轴端，而摆线减速机由电机驱动，所述中和罐的底部设有出水口;所述中和罐的内部设有电极式液位计和工业pH计。
2.根据权利要求1所述的一种废水中和容器，其特征在于，所述出水口上设置控制阀。
3.根据权利要求1所述的一种废水中和容器，其特征在于，所述中和罐的顶部侧壁上设有溢水口。
4.根据权利要求1或2所述的一种废水中和容器，其特征在于，所述电机、电极式液位计、工业pH计和控制阀均电连接PLC控制器。
5.根据权利要求1所述的一种废水中和容器，其特征在于，所述中和罐为圆柱形筒状结构，底部为圆形平底结构。
6.根据权利要求1所述的一种废水中和容器，其特征在于，所述搅拌器为叶片状结构。
说明书
一种废水中和容器
技术领域
本实用新型涉及一种中和容器，具体是一种废水中和容器。
背景技术
随着科学技术的发展，废水处理尤其是废水中还存在有用或者不允许排放盐类的处理问题越来越受到重视。目前国内废水处理还没有完全成熟的工艺及设备使用，多采用人工搅拌中和方式。搅拌不均匀，就会造成反应不完全，且效率较低、工作繁琐。
实用新型内容
本实用新型的目的在于提供一种废水中和容器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种废水中和容器，包括中和罐、搅拌器、控制阀、电极式液位计、摆线减速机、PLC控制器、出水口和工业pH计，所述中和罐的内部设有搅拌器，搅拌器的转轴连接在摆线减速机的输出轴端，而摆线减速机由电机驱动，所述中和罐的底部设有出水口;所述中和罐的内部设有电极式液位计和工业pH计。
作为本实用新型进一步的方案：所述出水口上设置控制阀。
作为本实用新型进一步的方案：所述中和罐的顶部侧壁上设有溢水口。
作为本实用新型进一步的方案：所述电机、电极式液位计、工业pH计和控制阀均电连接PLC控制器。
作为本实用新型进一步的方案：所述中和罐为圆柱形筒状结构，底部为圆形平底结构。
作为本实用新型进一步的方案：所述搅拌器为叶片状结构。
与现有技术相比，本实用新型的有益效果是：在PLC控制器的自动控制系统中，废水池抽入一定量酸(或碱)性溶液，加入碱(或酸)性溶液通过搅拌器搅拌充分反应，再通过加入定量特种溶剂使得溶液中盐类反应，成为固态，最后排放溶液。通过此自动控制方式处理废水，效率高、工作简单、反应充分，同时可以回收溶液可用盐类。
