申请日2015.03.07
公开(公告)日2015.07.22
IPC分类号E02B15/10
摘要
乡镇污水沟漂浮垃圾打捞装置，解决乡镇的污水沟漂浮垃圾直接排入河道的问题。其特征在于：由滚动轴、传送带、凸起、滚筒、驱动轴、转盘、皮带、电动机、电线、太阳能设备、小型传送带、转轴、垃圾箱构成;滚动轴部分为圆柱体，传送带表面为网状，凸起在传送带表面，滚筒为高于滚动轴相同的圆柱体，转盘为圆形;滚动轴通过传送带与滚筒活动连接，驱动轴在滚筒内部，转盘在驱动轴一端，电动机有两个，其中一个电动机通过皮带和转盘连接，另一个通过皮带与转轴连接，小型传送带水平置于滚筒下方，两个电动机通过电线与太阳能设备连接为回路。本设计简单、方便、成本低、易推广。

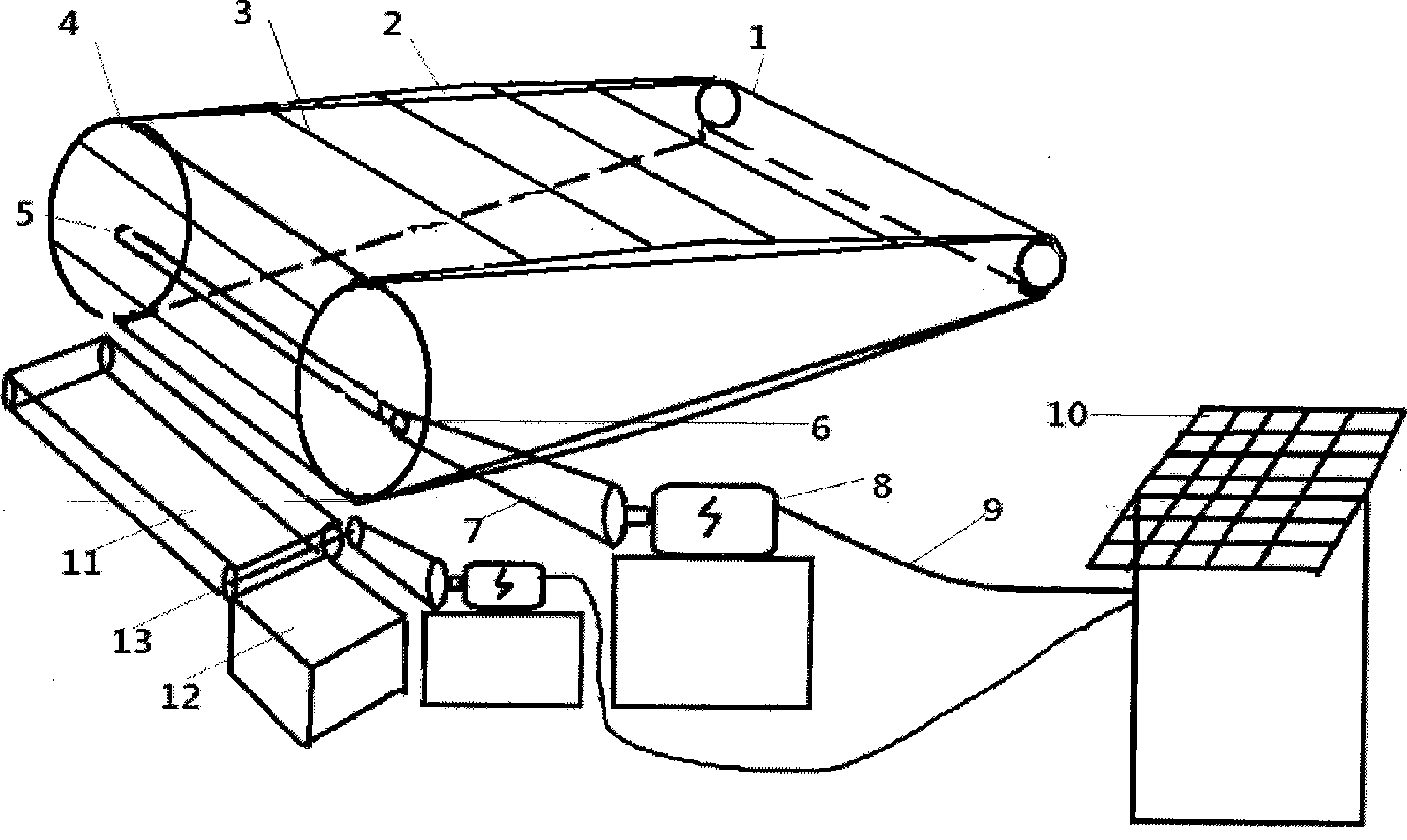

摘要附图
权利要求书
1.乡镇污水沟漂浮垃圾打捞装置，由滚动轴、传送带、凸起、滚筒、驱动轴、转盘、皮带、电动机、电线、太阳能设备、小型传送带、转轴、垃圾箱构成，其特征在于：滚动轴部分为圆柱体，传送带表面为网状，凸起在传送带表面，滚筒为高于滚动轴相同的圆柱体，转盘为圆形;滚动轴通过传送带与滚筒活动连接，驱动轴在滚筒内部，转盘在驱动轴一端，电动机有两个，其中一个电动机通过皮带和转盘连接，另一个通过皮带与转轴连接，小型传送带水平置于滚筒下方，两个电动机通过电线与太阳能设备连接为回路。
说明书
乡镇污水沟漂浮垃圾打捞装置
技术领域
本实用新型涉及漂浮垃圾打捞，特别是一种乡镇污水沟漂浮垃圾打捞装置领域。
背景技术
现在长江三峡大坝漂浮垃圾每天2500吨，据调查大多数归源于乡镇，乡镇污水沟的漂浮垃圾直接流入大小河道。如果每个乡镇都安装一种漂浮垃圾打捞装置，做到漂浮垃圾不出乡，长江三峡大坝的漂浮垃圾就会大幅度减少，所以需要一种装置来解决这个问题。
发明内容
本设计的目的是为了克服当前乡镇2米寛污水沟漂浮垃圾任意流入大小河道的技术缺陷，而提供的一种乡镇污水沟漂浮垃圾打捞装置。
技术方案：
本设计由滚动轴、传送带、凸起、滚筒、驱动轴、转盘、皮带、电动机、电线、太阳能设备、小型传送带、转轴、垃圾箱构成;滚动轴部分为圆柱体，传送带表面为网状，凸起在传送带表面，滚筒为高于滚动轴相同的圆柱体，转盘为圆形;滚动轴通过传送带与滚筒活动连接，驱动轴在滚筒内部，转盘在驱动轴一端，电动机有两个，其中一个电动机通过皮带和转盘连接，另一个通过皮带与转轴连接，小型传送带水平置于滚筒下方，垃圾箱至于小型传送带的一端边缘位置，两个电动机通过电线与太阳能设备连接为回路。
有益效果：
本设计为解决现在长江三峡大坝漂浮垃圾污染严重，源自我国乡镇的污水沟漂浮垃圾自由流入大小河道的问题，带来了方便治理乡镇污染的好处。
