申请日2015.06.25
公开(公告)日2015.11.18
IPC分类号F25B30/06
摘要
本实用新型涉及污水源热泵领域，特别涉及一种利用废水的污水源热泵系统。该利用废水的污水源热泵系统，包括污水源热泵机组，空调机组和用户单元，所述用户单元设有废水收集管，该废水收集管终端设有净化盒;所述净化盒通过管道连接有沉降池;所述沉降池上端设有排水管，该排水管与蓄水池相连;所述蓄水池通过抽水管和回灌管与污水源热泵机组相连;所述抽水管和回灌管上分别设有水泵和温度传感器;所述污水源热泵机组通过管道连接有集分水器;所述集分水器通过管道与用户单元内的风机盘管相连。本实用新型有效利用小区内居民的生活废水，便于施工，有效的节约了土地，适合城市居民使用。
权利要求书
1.一种利用废水的污水源热泵系统，包括用户单元和污水源热泵机组，其特征在于：所述用户单元设有废水收集管，该废水收集管终端设有净化盒;所述净化盒通过管道连接有沉降池;所述沉降池上端设有排水管，该排水管与蓄水池相连;所述蓄水池通过抽水管和回灌管与污水源热泵机组相连;所述抽水管上设有水泵，回灌管上设有温度传感器;所述污水源热泵机组通过管道连接有集分水器;所述集分水器通过管道与用户单元内的风机盘管相连。
2.根据权利要求1所述的利用废水的污水源热泵系统，其特征在于：所述沉降池和蓄水池埋在地下。
3.根据权利要求1所述的利用废水的污水源热泵系统，其特征在于：所述蓄水池内设有水位传感器;所述蓄水池底端设有排污管，该排污管与城市污水系统相连;所述排污管上设有电磁阀。
4.根据权利要求1或3所述的利用废水的污水源热泵系统，其特征在于：所述温度传感器，水位传感器，水泵和电磁阀与电脑相连。
5.根据权利要求1所述的利用废水的污水源热泵系统，其特征在于：所述净化盒包括上下两部分，上部分填充有沙子，下部分填充有活性炭。
说明书
一种利用废水的污水源热泵系统
(一)技术领域
本实用新型涉及污水源热泵领域，特别涉及一种利用废水的污水源热泵系统。
(二)背景技术
在能源短缺问题日益严重的今天，能源短缺已成为各国经济发展的瓶颈。我国能耗分析报告中指出，建筑能耗是能源消耗的大户，而供暖和空调的能耗是建筑能耗的主要组成部分。在我国大力倡导节能环保的大环境下，暖通行业必须要利用先进技术来减少建筑能耗。这就要求我们不仅要注意节能，还要大力开发和利用新能源，这也是暖通行业未来发展的主要趋势。
目前污水源热泵系统所使用的循环水大多为地下水或者江河水。使用地下水作为循环水，由于地下水质的不稳定，比如含沙量过高，或沙质过细，对机组组有极大的破坏作用，甚至出现安装后无法正使用而更换主机，同时还须要把地下水抽到地表，使用高达80-120米的扬程泵耗电量巨大，不仅如此深水泵常年泡在井下，生锈损坏是家常便饭，一旦损坏，就须要架起井架，把管道一节节抽出，再抽出泵，一次便需要十多天的维修，浪费人力物力财力。而使用江河水作为循环水，由于有些城市附近无江河水源，故无法普及应用。目前，居民用水量巨大，产生的废水也十分巨大，废水中蕴含巨大热量，如果将这些废水中的热量利用起来将产生非常可观的效益。
(三)发明内容
本实用新型为了弥补现有技术的不足，提供了一种利用废水的污水源热泵系统。
本实用新型是通过如下技术方案实现的：

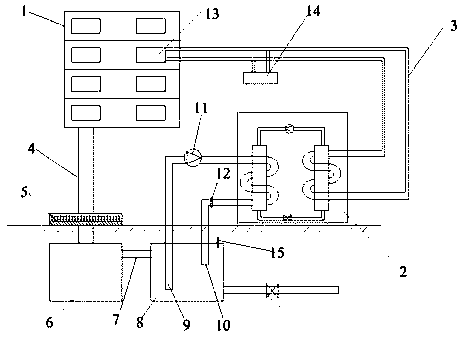

一种利用废水的污水源热泵系统，包括污水源热泵机组，空调机组和用户单元，其特征在于：所述用户单元设有废水收集管，该废水收集管终端设有净化盒;所述净化盒通过管道连接有沉降池;所述沉降池上端设有排水管，该排水管与蓄水池相连;所述蓄水池通过抽水管和回灌管与污水源热泵机组相连;所述抽水管上设有水泵，回灌管上设有温度传感器;所述污水源热泵机组通过管道连接有集分水器;所述集分水器通过管道与用户单元内的风机盘管相连。
所述沉淀池和蓄水池埋在地下。
所述蓄水池内设有水位传感器;所述蓄水池底端设有排污管，该排污管与城市污水系统相连;所述排污管上设有电磁阀。
所述温度传感器，水位传感器，水泵和电磁阀与电脑相连。
所述净化盒包括上下两部分，上部分填充有沙子，下部分填充有活性炭。
本实用新型使用时，小区居民日常生活所产生的废水，包括洗刷用水，洗衣服的废水，洗碗水等，这些废水通过废水收集管并通过净化盒对一些大的颗粒进行初步过滤后进入沉淀池;当沉淀池内的水位达到一定程度时，水会流入到蓄水池中;蓄水池中的水温基本保持不变，此时污水源热泵机组进行换热，通过抽水管将蓄水池内的水抽出，当交换完能量后通过回灌管将水重新回灌到蓄水池中;当污水源热泵提取能量后，将热量通过风机盘管输送到用户单元;抽水管和回灌管上分别设有水泵和温度传感器，温度传感器可以实时测定水温，并根据居民用户所需的能量来调节抽水管内的水量;当蓄水池内的水达到一定高度时，水位传感器将数据传送给电脑，电脑控制电磁阀将蓄水池内多余的水排放到城市污水系统中。
本实用新型的优点在于：本实用新型有效利用小区内居民的生活废水，便于施工，有效的节约了土地，适合城市居民使用;同时本使用新型增加了能源的利用效率，减少了器材的损耗，值得推广。
