申请日2015.03.02
公开(公告)日2015.08.12
IPC分类号C02F3/12
摘要
本实用新型公开了一种集成化污水处理设备，其特征是它包括有由反应槽(1)、PLC控制电柜(2)、泵与鼓风机安装箱(3)、观察水箱(4)和集水槽(5)组成的箱体(6)，所述观察水箱(4)和集水槽(5)并靠在一起，它们共同的连接壁上部设有出水口(7)，观察水箱(4)和集水槽(5)的同一端设有PLC控制电柜(2)和泵与鼓风机安装箱(3)，观察水箱(4)一侧壁与集水槽(5)共同，其相对方向的另一侧壁为反应槽(1)侧壁的一部分，所述反应槽(1)中设有膜组件，膜组件的下方设有曝气管。本实用新型结构简单实用，合理紧凑，占地面积小，处理能耗低，效率高，安装维修方便，尤其适用于我国农村分散的布局特点。

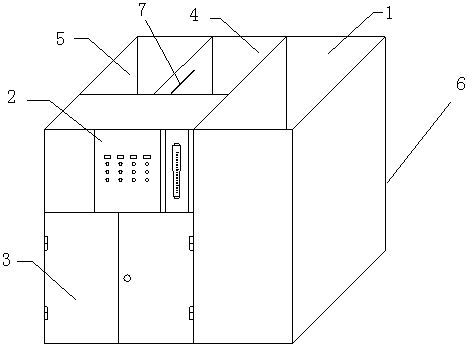

摘要附图
权利要求书
1.一种集成化污水处理设备，其特征是它包括有由反应槽(1)、PLC控制电柜(2)、泵与鼓风机安装箱(3)、观察水箱(4)和集水槽(5)组成的箱体(6)，所述观察水箱(4)和集水槽(5)并靠在一起，它们共同的连接壁上部设有出水口(7)，观察水箱(4)和集水槽(5)的同一端设有PLC控制电柜(2)和泵与鼓风机安装箱(3)，观察水箱(4)一侧壁与集水槽(5)共用，其相对方向的另一侧壁为反应槽(1)侧壁的一部分，所述反应槽(1)中设有膜组件，膜组件的下方设有曝气管。
2.根据权利要求1所述的一种集成化污水处理设备，其特征是所述PLC控制电柜(2)位于泵与鼓风机安装箱(3)上方。
3.据权利要求2所述的一种集成化污水处理设备，其特征是所述箱体(6)呈方形，观察水箱(4)、PLC控制电柜(2)和泵与鼓风机安装箱(3)相同一侧的侧壁组成反应槽(1)对应一侧的侧壁。
说明书
一种集成化污水处理设备
技术领域
本实用新型涉及MBR膜法对生活污水的处理，具体是一种对传统MBR膜法的改良工艺设备。
背景技术
随着我国水体污染现象的日趋严重，以及人们对水质的要求越来越高。对生活污水进行处理达标后再排放显的刻不容缓。我国农村分布散，污水收集困难，加上长期以来形成的生活方式以及经济状况等差异，并不适合照搬城市兴建大规模污水处理厂的方法。这些水体污染问题亟待解决。
传统的MBR法是将膜组件与生物反应器分开设置，虽然相对独立，但是该种膜生物反应器动力消耗较大，且生物反应器中的活性污泥始终都在加压泵的作用下进行循环，由于叶轮的高速旋转而产生的剪切力会使某些微生物菌体产生失活现象。
发明内容
本实用新型的目的则是针对上述现有技术的不足，提供一种结构简单合理紧凑，占地面积小，安装维修方便的集成化污水处理设备。
本实用新型采用的技术方案如下：
一种集成化污水处理设备，其特征是它包括有由反应槽、PLC控制电柜、泵与鼓风机安装箱、观察水箱和集水槽组成的箱体，所述观察水箱和集水槽并靠在一起，它们共同的连接壁上部设有出水口，观察水箱和集水槽的同一端设有PLC控制电柜和泵与鼓风机安装箱，观察水箱一侧壁与集水槽共用，其相对方向的另一侧壁为反应槽侧壁的一部分，所述反应槽中设有膜组件，膜组件的下方设有曝气管。
所述PLC控制电柜位于泵与鼓风机安装箱上方。
所述箱体呈方形，观察水箱、PLC控制电柜和泵与鼓风机安装箱相同一侧的侧壁组成反应槽对应一侧的侧壁。
本实用新型的有益效果有：
结构简单实用，合理紧凑，占地面积小，处理能耗低，效率高，安装维修方便，尤其适用于我国农村分散的布局特点。本实用新型是将膜组件直接安置在生物反应器的内部，依靠水泵抽吸产生的负压作为出水动力。而膜组件下的曝气系统不仅为好氧反应提供了氧气，还靠着空气和水流的搅动来延缓了膜污染，增加了膜的使用寿命
