申请日2015.02.13
公开(公告)日2015.07.15
IPC分类号C02F101/20; C02F9/04
摘要
本实用新型公开了一种含铊工业废水处理装置，包括两个ORP检测仪、PH检测仪和依次连通的反应釜、澄清池、还原反应池、吸附罐;反应釜内设有ORP检测仪和PH检测仪;第一ORP检测仪的探头、PH检测仪的探头伸入反应釜内;反应釜与氧化剂管、碱液管连通;氧化剂管、碱液管上分别安装有第一控制阀和第二控制阀;第一ORP检测仪、PH检测仪分别控制第一控制阀和第二控制阀的开度;还原反应池与还原剂管连通;还原剂管上安装有第三控制阀;第二ORP检测仪的探头伸入还原反应池内;第二ORP检测仪控制第三控制阀的开度。本实用新型的装置可以实现氧化沉淀和还原吸附工艺，通过控制中心可以精确控制药剂投加，处理效果稳定，设备结构简单。
权利要求书

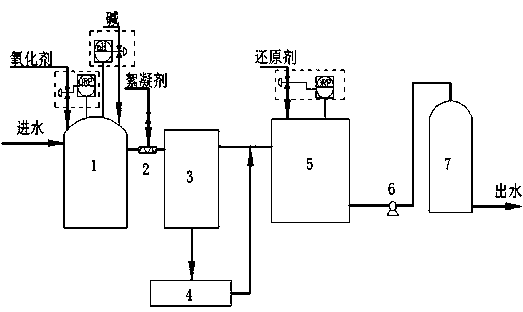

1. 一种含铊工业废水处理装置，其特征在于，包括两个ORP检测仪、PH检测仪和依次连通的反应釜(1)、澄清池(3)、还原反应池(5)、吸附罐(7);所述反应釜(1)内设有ORP检测仪和PH检测仪;第一ORP检测仪的探头、PH检测仪的探头伸入所述反应釜(1)内;所述反应釜(1)与氧化剂管、碱液管连通;所述氧化剂管、碱液管上分别安装有第一控制阀和第二控制阀;所述第一ORP检测仪、PH检测仪的处理器分别对应与所述第一控制阀、第二控制阀的线圈电连接;所述还原反应池(5)与还原剂管连通;所述还原剂管上安装有第三控制阀;第二ORP检测仪的探头伸入所述还原反应池(5)内;所述第二ORP检测仪的处理器与所述第三控制阀的线圈电连接;所述澄清池(3)与污泥压滤机(4)连通;所述污泥压滤机(4)的滤液出口与所述还原反应池(5)连通;所述第一ORP检测仪的处理器、PH检测仪的处理器、第二ORP检测仪的处理器均与控制中心连接。
2.根据权利要求1所述的含铊工业废水处理装置，其特征在于，所述反应釜(1)与所述澄清池(3)之间的管道与絮凝剂管连通;所述絮凝罐上安装有第四控制阀。
3.根据权利要求2所述的含铊工业废水处理装置，其特征在于，所述还原反应池(5)通过出水提升泵(6)与所述吸附罐(7)连通。
说明书
一种含铊工业废水处理装置
技术领域
本实用新型涉及环保机械和环境工程技术领域，特别是一种含铊工业废水处理装置。
背景技术
铊是一种毒性极强的重金属元素，同时也是一种很重要的化工生产原材料，被广泛的应用在电子设备，有机合成，半导体材料等工业。目前化学氧化沉淀是含铊废水处理的主要工艺，常用的沉淀剂有石灰，硫化钠以及饱和氯化钠溶液。常规的中和沉淀只能去除废水中的三价铊离子(Tl3+),对一价铊(Tl+)的沉淀可以用硫化剂。Tl+离子还可以在饱和氯化溶液中生成TlCl沉淀，出水浓度以小于2 。但是重复的氧化沉淀会增加水处理的成本和管理上的难度。
发明内容
本实用新型所要解决的技术问题是，针对现有技术不足，提供一种含铊工业废水处理装置。
为解决上述技术问题，本实用新型所采用的技术方案是：一种含铊工业废水处理装置，包括两个ORP检测仪、PH检测仪和依次连通的反应釜、澄清池、还原反应池、吸附罐;所述反应釜内设有ORP检测仪和PH检测仪;第一ORP检测仪的探头、PH检测仪的探头伸入所述反应釜内;所述反应釜与氧化剂管、碱液管连通;所述氧化剂管、碱液管上分别安装有第一控制阀和第二控制阀;所述第一ORP检测仪、PH检测仪的处理器分别对应与所述第一控制阀、第二控制阀的线圈电连接;所述还原反应池与还原剂管连通;所述还原剂管上安装有第三控制阀;第二ORP检测仪的探头伸入所述还原反应池内;所述第二ORP检测仪的处理器与所述第三控制阀的线圈电连接;所述澄清池与污泥压滤机连通;所述污泥压滤机的滤液出口与所述还原反应池连通;所述第一ORP检测仪的处理器、PH检测仪的处理器、第二ORP检测仪的处理器均与控制中心连接。
所述反应釜与所述澄清池之间的管道与絮凝剂管连通;所述絮凝罐上安装有第四控制阀。
所述还原反应池通过出水提升泵与所述吸附罐连通。
与现有技术相比，本实用新型所具有的有益效果为：本实用新型的装置可以实现氧化沉淀和还原吸附工艺，通过控制中心可以精确控制药剂投加，处理效果稳定，处理效率高，设备结构简单，具有很好的市场实用价值。
