申请日2015.02.13
公开(公告)日2015.07.08
IPC分类号C02F9/14
摘要
本实用新型公开一种组合式污水处理装置，包括：框架，其特征在于：在框架上按照污水的处理过程，从上向下依次间隔连通有若干级浸没式填料反应区以及通风折板填料反应区，该浸没式填料反应区、通风折板填料反应区多级循环，浸没式填料反应区两侧安装有出水管道以及配水管道，其位置与通风折板填料反应区上部的配水孔板相对应;最底部一级为浸没式填料反应区，该浸没式填料反应区与沉淀池连通。本实用新型通过采用框架层叠式放置，间隔式布置浸没式填料反应区以及通风折板填料反应区的结构方式，实现了组合式安装，模块化管理的目的，减少了设备的占地面积与生产维护成本。本实用新型结构简单，运行维护方便、占地面积小，污水处理净化效果明显。
权利要求书

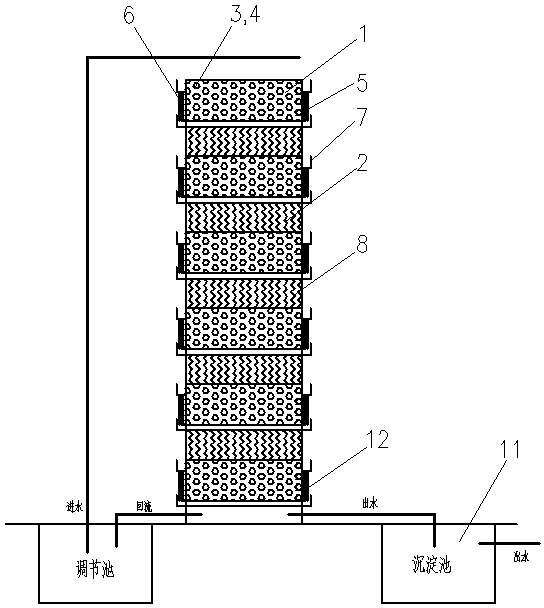

1.一种组合式污水处理装置，包括：框架(12)，其特征在于：在框架(12)上按照污水的处理过程，从上向下依次间隔连通有若干级浸没式填料反应区(1)以及通风折板填料反应区(2)，该浸没式填料反应区(1)、通风折板填料反应区(2)多级循环，浸没式填料反应区(1)两侧安装有出水管道(5)以及配水管道(6)，其位置与通风折板填料反应区(2)上部的配水孔板(7)相对应;最底部一级为浸没式填料反应区(1)，该浸没式填料反应区(1)与沉淀池(11)连通。
2.根据权利要求1所述的组合式污水处理装置，其特征在于：在所述的浸没式填料反应区(1)内安装有浸没式填料(3)和缓释除磷剂(4)，浸没式填料(3)粒径从上向下依次变小。
3.根据权利要求1所述的组合式污水处理装置，其特征在于：在所述的通风折板填料反应区(2)安装有折板填料(8)、通风风扇(9)和通风百叶窗(10)，通风风向与水流方向垂直。
4.根据权利要求1所述的组合式污水处理装置，其特征在于：所述的框架(12)采用钢结构组装而成，浸没式填料反应区(1)和通风折板填料反应区(2)采用碳钢材质、不锈钢材质或塑料材质。
5.根据权利要求3所述的组合式污水处理装置，其特征在于：所述的通风风扇(9)所需要的电力由工业用电或太阳能发电或风力发电提供。
6.根据权利要求1所述的组合式污水处理装置，其特征在于：所述间隔连通的浸没式填料反应区(1)以及通风折板填料反应区(2)至少四级循环。
说明书
一种组合式污水处理装置
技术领域
本实用新型涉及一种污水处理装置，尤其是一种组合式污水处理装置。
背景技术
随着我国经济的快速增长，城市化进程加快，农村生活水平的不断提高以及农村畜禽养殖、水产养殖和农副产品加工等产业的发展，村镇的生活污水、废水产生量与日剧增。而这些污水大部分未经任何处理就近直排放河道、湖泊，使得水体污染严重越来越严重，民众要求对此加强控制与治理的呼声越来越高。在此背景下，我国“十一五”规划中提出了建设社会主义新农村的重大历史任务，并明确了“生产发展、生活宽裕、乡风文明、村容整洁、管理民主”的建设目标。而加强农村生活污水的处理，是村容整治的组成部分，也是社会主义新农村建设的重要内容，也是农村人居环境改善需要解决的迫切问题。
由于我国村镇地域范围广且分散，社会组织结构、经济发展状况和生活水平与生活习惯等千差万别，这不仅决定了村镇生活污水的来源、水质、水量的多样性，而且决定了其处理工艺选择、工程建设与投资、运行管理的模式等方面的复杂性。因此，如何控制与治理我国农村生活污水问题，是需要不断实践探索与探讨的过程。我国对农村生活污水处理技术的研究较国外发达国家晚，近年来，随着地方经济实力的增强，尤其是发达省份在经济发展到一定阶段以后，逐步认识到农村生活污水处理问题的重要性，并开始采用一些实用、合理、低能耗和低运行费用的技术来处理污水;一些人口密集的欠发达地区也认识到，如果不对农村生活污水采取有效处理，会触发农村医疗和经济建设等方面的系列问题，甚至造成传染病的产生与扩散，因而，国内一些地区对农村污水的处理技术进行了实践探索。
现在我国农村污水分散处理的主要工艺包括人工湿地、生态滤池、地埋式一体化设备、生物转盘、人工快渗等。人工湿地和人工快渗投资少，管理方便，但占地面积大，受季节影响大;生态滤池虽然占地面积小，但容易堵塞，运行不稳定;地埋式一体化设备和生物转盘占地少，但投资大，维护复杂，管理不方便，运行费用高等缺点。
实用新型内容
根据农村污水需要分散处理，建设维护工作量，以及进水浓度低的特点，本实用新型的目的是提供一种组合式、模块化、投资少、运行维护方便、运行费用少、占地面积小的一种组合式污水处理装置。
为实现上述目的，本实用新型所采用的技术方案是：一种组合式污水处理装置，包括：框架，其特征在于：在框架上按照污水的处理过程，从上向下依次间隔连通有若干级浸没式填料反应区以及通风折板填料反应区，该浸没式填料反应区、通风折板填料反应区多级循环，浸没式填料反应区两侧安装有出水管道以及配水管道，其位置与通风折板填料反应区上部的配水孔板相对应;最底部一级为浸没式填料反应区，该浸没式填料反应区与沉淀池连通。
优选的是，在所述的浸没式填料反应区内安装有浸没式填料和缓释除磷剂，浸没式填料粒径从上向下依次变小。
优选的是，在所述的通风折板填料反应区安装有折板填料、通风风扇和通风百叶窗，通风风向与水流方向垂直。
优选的是，所述的框架采用钢结构组装而成，浸没式填料反应区和通风折板填料反应区采用碳钢材质、不锈钢材质或塑料材质。
优选的是，所述的通风风扇所需要的电力由工业用电或太阳能发电或风力发电提供。
优选的是，所述间隔连通的浸没式填料反应区以及通风折板填料反应区至少四级循环。
本实用新型通过采用框架层叠式放置，间隔式布置浸没式填料反应区以及通风折板填料反应区的结构方式，实现了组合式安装，模块化管理的目的，减少了设备的占地面积与生产维护成本。本实用新型结构简单，生产成本低，运行维护方便、占地面积小，污水处理净化效果明显。
